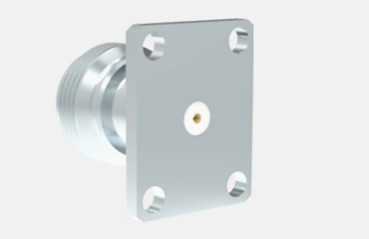

Υψηλής απόδοσης θηλυκός ραδιοσυχνοποιητικός κοακσιακός σύνδεσμος τύπου N για επικοινωνία
|
Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
Λεπτομερής Περιγραφή Προϊόντος
| Ονομασία προϊόντος: | Τύπος RF ομοαξονικό Conector Ν | Επικάλυψη: | Χρυσόπετρα/ Νικελωμένη |
|---|---|---|---|
| Αντίσταση: | 50Ω | Πεδίο συχνότητας: | DC~11GHz |
| Σχήμα: | Ειδικότερα: | Φύλο: | Γυναικεία |
| Επισημαίνω: | θηλυκός RF ν ομοαξονικός συνδετήρας τύπων,Σύνδεσμος υψηλής απόδοσης RF Coaxial,Επικοινωνία RF Coaxial Connector |
||
Υψηλής απόδοσης θηλυκός ραδιοσυχνοποιητικός κοακσιακός σύνδεσμος τύπου N για επικοινωνία
Οι σύνδεσμοι τύπου N είναι συρρικνωμένοι ομοαξονικοί σύνδεσμοι γνωστοί για τις ισχυρές δυνατότητές τους κατά των δονήσεων και τα ανώτερα ηλεκτρικά χαρακτηριστικά τους, που συνήθως υποστηρίζουν συχνότητες έως 11 GHz.Οι προηγμένες μας συνδέσεις τύπου N επεκτείνουν αυτό το εύρος σε 18 GHzΟι συνδετήρες αυτοί είναι ευέλικτοι και συμβατοί με διάφορους τύπους καλωδίων ραδιοσυχνοτήτων, καθιστώντας τους ευρέως χρησιμοποιούμενους σε βιομηχανίες όπως η αεροπορία, η αεροδιαστημική βιομηχανία, τα συστήματα ραντάρ, οι επικοινωνίες μικροκυμάτων,ψηφιακές επικοινωνίεςΠροσφέρουμε επιλογές προσαρμογής για διάφορους τύπους συνδέσμων και προσαρμογών τύπου N για να ανταποκριθούν στις ειδικές απαιτήσεις των πελατών,αν χρειάζεστε ευθείες ή ορθογώνιες διαμορφώσεις, τοποθέτηση φλάντζας ή τοποθέτηση διαφράγματος.
Προδιαγραφές
Σημείωση:Τα συγκεκριμένα στοιχεία του μοντέλου βασίζονται στα στοιχεία του δελτίου προδιαγραφών του προϊόντος.
| Ηλεκτρικά χαρακτηριστικά | ||
| Αντίσταση | 50Ω | |
| Πεδίο συχνότητας | Συνεχή ~ 11GHz ((Max.18GHz) | |
| Διορισμένη τάση | 1000VRMS* ((Max.Επίπεδο της θάλασσας) | |
| Δηλεκτρικά Αντίσταση τάσης | 1500VRMS* (μέγιστη στάθμη της θάλασσας) | |
| Αντίσταση μόνωσης | ≥ 5000MΩ | |
| Κεντρική αντίσταση | Εξωτερικός αγωγός | ≤ 0,5mΩ |
| Κεντρικός οδηγός | ≤ 1,5mΩ | |
| VSWR | ≤ 1.3 | |
| Υλικό και μηχανικά χαρακτηριστικά | ||
| Κεντρικός διευθυντής | Άντρας | Κάλβουνο, επιχρυσωμένο |
| Γυναικεία | Φωσφόρος Χαλκός, επιχρυσωμένο | |
| Ανθεκτική επαφή | Φωσφόρος Χάλκινος | Πλαστικές με νικέλιο Παθητικές |
| Κέλυφος / Σώμα | Άξονα από χαλκό | Χρυσό επιχρυσωμένο Παθητικοποίηση |
| Κρεμάστρα καλωδίου | Άλλες χημικές ουσίες | Πλακέτα νικελίου |
| Σφραγίδες | Καουτσούκ σιλικόνης | |
| Απομονωτής | ΠΤΦΕ | |
| Δυνατότητα | 500 κύκλοι | |

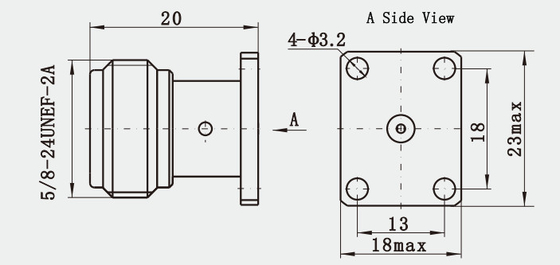

Λεπτομερές σχέδιο
Χαρακτηριστικά:
1.Συντελεστής συνεχούς τάσης (VSWR): Αυτός είναι ένας από τους σημαντικούς δείκτες για τη μέτρηση της ανωτερότητας των συνδετήρων.
Χαρακτηριστικά του υλικού
2Υλικό εξωτερικού αγωγού: Ο εξωτερικός αγωγός των συνδέσεων τύπου N είναι συνήθως κατασκευασμένος από ανοξείδωτο χάλυβα, το οποίο είναι συνήθως πιο ανθεκτικό, αλλά και πιο ακριβό στην κατασκευή.
3Σύνδεση: Οι N συνδετήρες είναι νήματα, γεγονός που παρέχει καλή μηχανική αντοχή και σταθερότητα.
Εφαρμογές:
1Σύστημα ραντάρ: Λόγω της στερεής δομής του, οι συνδέσεις N έχουν καλή απόδοση στα συστήματα ραντάρ και μπορούν να αντέξουν τη μετάδοση μεγάλης ισχύος.
2. Τηλεπικοινωνία μέσω δορυφόρου: Οι συνδετήρες N χρησιμοποιούνται ευρέως στα συστήματα δορυφορικής επικοινωνίας, υποστηρίζοντας τη μετάδοση σήματος υψηλής συχνότητας.
3. Μηχανήματα μέτρησης μικροκυμάτων: Οι συνδετήρες N χρησιμοποιούνται συνήθως σε μηχανήματα μέτρησης μικροκυμάτων που απαιτούν σταθερότητα υψηλής συχνότητας και απόδοση προστασίας.
4Ο εξοπλισμός δοκιμών εργαστηρίου: Οι σύνδεσμοι τύπου N είναι κατάλληλοι για τον εξοπλισμό δοκιμών εργαστηρίου, ειδικά στο πεδίο δοκιμών που απαιτεί επαναλαμβανόμενη σύνδεση και αποσύνδεση.
Καταλόγος προϊόντων:
| Διορθωτής ραδιοκυμάτων |
| Συγκροτήματα καλωδίων ραδιοσυχνοτήτων |
| Σύνδεσμος RF SMA/SSMA |
| Συνδετήρας σειράς J30J |
| Επικοινωνιακές αρθρώσεις μικροκυμάτων |
| Οδηγός κυμάτων προς το κοαξιακό προσαρμογέα |
| MCX/MMCX RF σύνδεσμος |
| Συνεργαστής ραδιοσυχνοτήτων SMP/SSMP |
| Ερμητικές σφραγίδες από γυαλί σε μέταλλο |
| Συνδετήρας TNC RF |
| Δικτυακό ρεύμα |
| Συνδέτες χιλιοστών κυμάτων (σ.σ. 2,4 mm, 2,92 mm) |
Συσκευή και παράδοση:
* Καρτόνι τυπικής εξαγωγής
* Σύμφωνα με τις απαιτήσεις των πελατών
Σημείωση:
Έχουμε πάνω από 10.000 είδηΤύπος N Συνδετήρας, εάν δεν βρεθεί ο συνδετήρας που χρησιμοποιείτε, παρακαλούμε επικοινωνήστε μαζί μας με τα στοιχεία σαςΕίναι....
