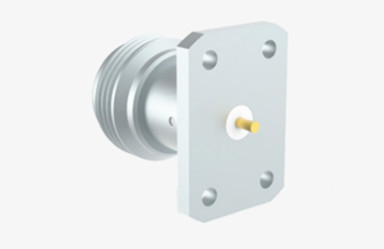

Υψηλής συχνότητας N Γυναικεία 4-τρύπα φλάνζα μικροστριπτική RF κοακσιακή σύνδεση
|
Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
Λεπτομερής Περιγραφή Προϊόντος
| Ονομασία προϊόντος: | Τύπος RF ομοαξονικό Conector Ν | Επικάλυψη: | Χρυσόπετρα/ Νικελωμένη |
|---|---|---|---|
| Αντίσταση: | 50Ω | Φύλο: | Γυναικεία |
| Σχήμα: | Δελτίο ΕΚΑΧ, Δελτίο ΕΚΑΧ | Πεδίο συχνότητας: | DC~11GHz |
| Επισημαίνω: | Σύνδεσμος κοαξιώδους ραδιοσυχνοτήτων υψηλής συχνότητας,N Γυναικεία ραδιοσυχνοποιημένη κοαξιακή σύνδεση,Μικροδιάγραφος RF κοαξιώδης σύνδεσμος |
||
Υψηλής συχνότητας N Γυναικεία 4-τρύπα φλάνζα μικροστριπτική RF κοακσιακή σύνδεση
Οι σύνδεσμοι τύπου N ανήκουν σε συσσωρευτές ομοαξονικών συνδέσεων με νήματα, οι οποίες διαθέτουν εξαιρετική ικανότητα κατά των δονήσεων και ηλεκτρικά χαρακτηριστικά.Το τυπικό εύρος συχνοτήτων τους μπορεί να φθάσει τα 11 GHzΕίναι κατάλληλα για διάφορους τύπους καλωδίων ραδιοσυχνοτήτων και χρησιμοποιούνται ευρέως σε τομείς όπως η αεροπορία, η αεροδιαστημική βιομηχανία, το ραντάρ, τα μικροκύματα και οι ψηφιακές επικοινωνίες.καθώς και όργανα δοκιμών και μετρήσεων.
Επιπλέον, είμαστε σε θέση να προσαρμόσουμε διαφορετικά είδη συνδέσεων τύπου N και προσαρμογείς για να ανταποκριθούν στις ειδικές απαιτήσεις των πελατών.Διάταξη φλάντζης ή διάταξης διαφράγματος, μπορούμε να σας προσφέρουμε προσαρμοσμένες λύσεις.
Προδιαγραφές
Σημείωση:Τα συγκεκριμένα στοιχεία του μοντέλου βασίζονται στα στοιχεία του δελτίου προδιαγραφών του προϊόντος.
| Ηλεκτρικά χαρακτηριστικά | ||
| Αντίσταση | 50Ω | |
| Πεδίο συχνότητας | Συνεχή ~ 11GHz ((Max.18GHz) | |
| Διορισμένη τάση | 1000VRMS* ((Max.Επίπεδο της θάλασσας) | |
| Δηλεκτρικά Αντίσταση τάσης | 1500VRMS* (μέγιστη στάθμη της θάλασσας) | |
| Αντίσταση μόνωσης | ≥ 5000MΩ | |
| Κεντρική αντίσταση | Εξωτερικός αγωγός | ≤ 0,5mΩ |
| Κεντρικός οδηγός | ≤ 1,5mΩ | |
| VSWR | ≤ 1.3 | |
| Υλικό και μηχανικά χαρακτηριστικά | ||
| Κεντρικός διευθυντής | Άντρας | Μπράουνς,
Πλακέτα νικελίου |
| Γυναικεία | Φωσφόρος Μπρούντζος,
Πλακέτα νικελίου |
|
| Ανθεκτική επαφή | Φωσφόρος Χάλκινος | Πλακέτα νικελίου |
| Κέλυφος / Σώμα | Άξονα από χαλκό |
Πλακέτα νικελίου |
| Κρεμάστρα καλωδίου | Άλλες χημικές ουσίες | Πλακέτα νικελίου |
| Απομονωτής | ΠΤΦΕ | |
| Σφραγίδες | Καουτσούκ σιλικόνης | |
| Δυνατότητα | 500 κύκλοι | |

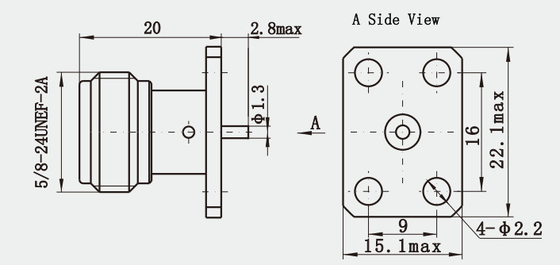

Λεπτομερές σχέδιο
Καταλόγος προϊόντων:
| Διορθωτής ραδιοκυμάτων |
| Συγκροτήματα καλωδίων ραδιοσυχνοτήτων |
| Ερμητικές σφραγίδες από γυαλί σε μέταλλο |
| Συνδετήρας σειράς J30J |
| Επικοινωνιακές αρθρώσεις μικροκυμάτων |
| Οδηγός κυμάτων προς το κοαξιακό προσαρμογέα |
| Σύνδεσμος RF SMA/SSMA |
| Συνεργαστής ραδιοσυχνοτήτων SMP/SSMP |
| MCX/MMCX RF σύνδεσμος |
| Συνδετήρας TNC RF |
| Δικτυακό ρεύμα |
| Συνδετήρας BNC RFΣυνδετήρες κυμάτων χιλιοστών ((2.4mm, 2.92mm) |
Χαρακτηριστικά:
1Σύνδεση: Συνδέση με νήματα, περιστροφική κλειδαριά, ικανή να διατηρεί σταθερή σύνδεση υπό περιβάλλον δονήσεων ή συγκρούσεων και εύκολη και γρήγορη σύνδεση και αποσυναρμολόγηση.
2Χαμηλή απώλεια: Με την υιοθέτηση υλικών υψηλής ποιότητας και ακριβούς διαδικασίας κατασκευής, η απώλεια μετάδοσης σήματος είναι εξαιρετικά χαμηλή, γεγονός που συμβάλλει στη βελτίωση της αποτελεσματικότητας και της ποιότητας της μετάδοσης σήματος.
3Υψηλή προστασία: Το περίβλημα είναι συνήθως κατασκευασμένο από μεταλλικό υλικό με καλή ηλεκτρομαγνητική προστασία,που μπορούν να αποτρέψουν αποτελεσματικά την επίδραση εξωτερικών ηλεκτρομαγνητικών παρεμβολών στην μετάδοση σήματος.
Εφαρμογές:
1Ασύρματος σταθμός βάσης επικοινωνίας: Στον σταθμό βάσης κινητής επικοινωνίας, χρησιμοποιείται για τη σύνδεση της μετάδοσης σήματος RF μεταξύ πομπού, δέκτη,Άντενα και λοιπό εξοπλισμό για τη σταθερή μετάδοση και λήψη σημάτων, τα χαρακτηριστικά του υψηλού εύρους συχνοτήτων και της χαμηλής απώλειας μπορούν να ανταποκριθούν στις απαιτήσεις του σταθμού βάσης όσον αφορά την ποιότητα του σήματος και την αποδοτικότητα της μετάδοσης.
2Συστήματα επικοινωνίας μικροκυμάτων: Για παράδειγμα, σε συστήματα επικοινωνίας μικροκυμάτων όπως σταθμοί αναμετάδοσης μικροκυμάτων και σταθμοί εδάφους δορυφορικής επικοινωνίας,Ο σύνδεσμος τύπου N μπορεί να χρησιμοποιηθεί για τη σύνδεση διαφόρων εξοπλισμού μικροκυμάτων, συμπεριλαμβανομένου του μικρέα, μετατροπέα προς τα πάνω, μετατροπέα προς τα κάτω, ενισχυτή ισχύος κλπ., για την πραγματοποίηση της μετάδοσης και επεξεργασίας των σημάτων μικροκυμάτων και για να εξασφαλιστεί η αξιοπιστία και η σταθερότητα του συνδέσμου επικοινωνίας.
Συσκευή και παράδοση:
* Καρτόνι τυπικής εξαγωγής
* Σύμφωνα με τις απαιτήσεις των πελατών
Σημείωση:
Έχουμε πάνω από 10.000 είδηΤύπος N Συνδετήρας, εάν δεν βρεθεί ο συνδετήρας που χρησιμοποιείτε, παρακαλούμε επικοινωνήστε μαζί μας με τα στοιχεία σαςΕίναι....
