N Φύλλα Νικελωμένη 4-τρύπες Φλάνζα RF Κοαξιώδης Σύνδεσμος με μικροστοιχία
|
Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
Λεπτομερής Περιγραφή Προϊόντος
| Ονομασία προϊόντος: | Τύπος RF ομοαξονικό Conector Ν | Επικάλυψη: | Χρυσόπετρα/ Νικελωμένη |
|---|---|---|---|
| Αντίσταση: | 50Ω | Πεδίο συχνότητας: | DC~11GHz |
| Σχήμα: | Ειδικότερα: | Φύλο: | Γυναικεία |
| Επισημαίνω: | 4 τρύπες φλάντζης RF κοακσιαλής σύνδεσης,N Γυναικεία ραδιοσυχνοποιημένη κοαξιακή σύνδεση,Μικροδιάγραφος RF κοαξιώδης σύνδεσμος |
||

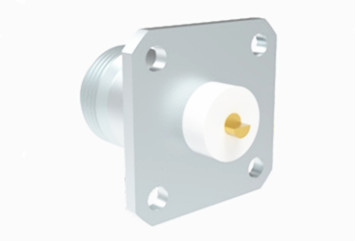

N Φύλλα Νικελωμένη 4-τρύπες Φλάνζα RF Κοαξιώδης Σύνδεσμος με μικροστοιχία
Οι σύνδεσμοι τύπου N είναι ένας τύπος συσσωρευτικών συσσωρευτών που παρουσιάζουν εξαιρετική ικανότητα αντιδονήσεων και ηλεκτρικά χαρακτηριστικά.Είναι ικανά να χειρίζονται συχνότητες έως 18 GHz και είναι κατάλληλα για διάφορα καλώδια ραδιοσυχνοτήτωνΟι συνδετήρες αυτοί χρησιμοποιούνται ευρέως σε εφαρμογές όπως η αεροπορία, η αεροδιαστημική, το ραντάρ, οι μικροκυμάτων και οι ψηφιακές επικοινωνίες, τα όργανα δοκιμών και μετρήσεων και πολλά άλλα.
Προσφέρουμε υπηρεσίες προσαρμογής για συνδέσμους τύπου N για να ανταποκριθούμε στις ειδικές απαιτήσεις των πελατών μας.
Προδιαγραφές
Σημείωση:Τα συγκεκριμένα στοιχεία του μοντέλου βασίζονται στα στοιχεία του δελτίου προδιαγραφών του προϊόντος.
| Ηλεκτρικά χαρακτηριστικά | ||
| Αντίσταση | 50Ω | |
| Πεδίο συχνότητας | Συνεχή ~ 11GHz ((Max.18GHz) | |
| Διορισμένη τάση | 1000VRMS* ((Max.Επίπεδο της θάλασσας) | |
| Δηλεκτρικά Αντίσταση τάσης | 1500VRMS* (μέγιστη στάθμη της θάλασσας) | |
| Αντίσταση μόνωσης | ≥ 5000MΩ | |
| Κεντρική αντίσταση | Εξωτερικός αγωγός | ≤ 0,5mΩ |
| Κεντρικός οδηγός | ≤ 1,5mΩ | |
| VSWR | ≤ 1.3 | |
| Υλικό και μηχανικά χαρακτηριστικά | ||
| Κεντρικός διευθυντής | Άντρας | Κάλβουνο, επιχρυσωμένο |
| Γυναικεία | Φωσφόρος Χαλκός, επιχρυσωμένο | |
| Ανθεκτική επαφή | Φωσφόρος Χάλκινος | Πλαστικές με νικέλιο Παθητικές |
| Κέλυφος / Σώμα | Άξονα από χαλκό | Χρυσό επιχρυσωμένο Παθητικοποίηση |
| Κρεμάστρα καλωδίου | Άλλες χημικές ουσίες | Πλακέτα νικελίου |
| Απομονωτής | ΠΤΦΕ | |
| Σφραγίδες | Καουτσούκ σιλικόνης | |
| Δυνατότητα | 500 κύκλοι | |

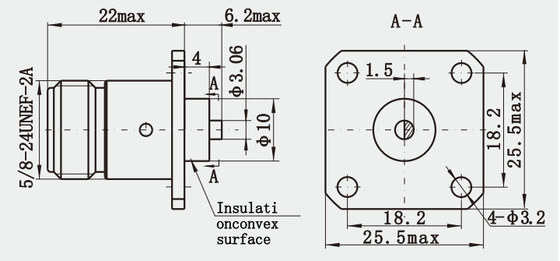

Λεπτομερές σχέδιο
Χαρακτηριστικά:
1. Ισχυρή αντοχή: Μετά από ειδική επεξεργασία και δοκιμή, μπορεί να λειτουργήσει σταθερά σε σκληρές περιβαλλοντικές συνθήκες, όπως υψηλή θερμοκρασία, χαμηλή θερμοκρασία, υγρασία και άλλα περιβάλλοντα,και έχει μακρά διάρκεια ζωής.
2. Αντίσταση υψηλής ισχύος: ικανότητα χειρισμού υψηλής ισχύος, ικανή να αντέχει σήματα υψηλής ισχύος RF, κατάλληλη για πομπούς, ενισχυτές και άλλες εφαρμογές που πρέπει να χειρίζονται σήματα υψηλής ισχύος.
3. Συμβατότητα: Συμβατό με πολλούς τύπους καλωδίων, συμπεριλαμβανομένων των ημι-κατακάμπτων καλωδίων και των ευέλικτων καλωδίων, κλπ., το οποίο έχει ευρύτερη εφαρμογή σε πρακτικές εφαρμογές.
Εφαρμογές:
1Σύστημα επικοινωνίας αεροσκάφους: Στα συστήματα επικοινωνίας, πλοήγησης, ραντάρ και άλλα συστήματα στο αεροσκάφος, οι συνδέσεις τύπου N χρησιμοποιούνται για τη σύνδεση όλων των τύπων ηλεκτρονικού εξοπλισμού και κεραίες,όπως συστήματα επικοινωνίας VHF, τα ραντάρ ελέγχου εναέριας κυκλοφορίας, τα μετεωρολογικά ραντάρ κλπ.,να διασφαλίζει ότι το αεροσκάφος κατά τη διάρκεια της πτήσης με το έδαφος και τη σταθερότητα της επικοινωνίας μεταξύ άλλων αεροσκαφών και της μετάδοσης δεδομένων.
2Σύστημα επικοινωνίας δορυφόρου: Στο ωφέλιμο φορτίο του δορυφόρου, χρησιμοποιείται για τη σύνδεση του εξοπλισμού επικοινωνίας, των αισθητήρων, του συστήματος τροφοδοσίας ρεύματος κλπ.στον δορυφόρο για την πραγματοποίηση της μετάδοσης σήματος και της ανταλλαγής δεδομένων μεταξύ του δορυφόρου και του επίγειου σταθμού, και η υψηλή του αξιοπιστία και αντοχή μπορούν να προσαρμοστούν στις σκληρές συνθήκες του διαστημικού περιβάλλοντος.
Καταλόγος προϊόντων:
| Διορθωτής ραδιοκυμάτων |
| Συγκροτήματα καλωδίων ραδιοσυχνοτήτων |
| Ερμητικές σφραγίδες από γυαλί σε μέταλλο |
| Συνδετήρας σειράς J30J |
| Επικοινωνιακές αρθρώσεις μικροκυμάτων |
| Οδηγός κυμάτων προς το κοαξιακό προσαρμογέα |
| Σύνδεσμος RF SMA/SSMA |
| Συνεργαστής ραδιοσυχνοτήτων SMP/SSMP |
| MCX/MMCX RF σύνδεσμος |
| Συνδετήρας TNC RF |
| Δικτυακό ρεύμα |
| Συνδέτες χιλιοστών κυμάτων (σ.σ. 2,4 mm, 2,92 mm) |
Συσκευή και παράδοση:
* Καρτόνι τυπικής εξαγωγής
* Σύμφωνα με τις απαιτήσεις των πελατών
Σημείωση:
Έχουμε πάνω από 10.000 είδηΤύπος N Συνδετήρας, εάν δεν βρεθεί ο συνδετήρας που χρησιμοποιείτε, παρακαλούμε επικοινωνήστε μαζί μας με τα στοιχεία σαςΕίναι....
