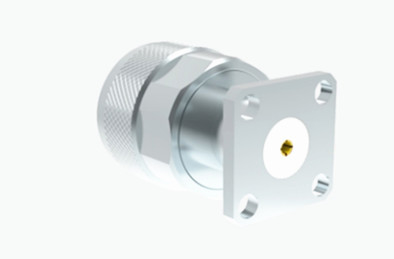

Νικελωμένος N αρσενικός φλάντζης που είναι τοποθετημένος σε RF κοαξιώδης σύνδεσμος με μικροστοιχεία
|
Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
Λεπτομερής Περιγραφή Προϊόντος
| Ονομασία προϊόντος: | Τύπος RF ομοαξονικό Conector Ν | Επικάλυψη: | Χρυσόπετρα/ Νικελωμένη |
|---|---|---|---|
| Αντίσταση: | 50Ω | Πεδίο συχνότητας: | DC~11GHz |
| Σχήμα: | Ν-J200 | Φύλο: | Άντρας |
| Αντίσταση μόνωσης: | ≥ 500MΩ | Vswr: | ≤ 1.3 |
| Επισημαίνω: | Συμπλέκτης ομοαξονικού ραδιοσυχνοτήτων που τοποθετείται σε φλάντσα,Νικέλινος ομοαξονικός συνδετήρας RF,Μικροδιάγραφος RF κοαξιώδης σύνδεσμος |
||
Νικελωμένος N αρσενικός φλάντζης που είναι τοποθετημένος σε ακτινοβολία RF κοαξιώδης σύνδεσμος με μικροστοιχεία
Οι σύνδεσμοι τύπου N ανήκουν στην κατηγορία των ομοαξονικών σύνδεσμων συρρίκνωσης με νήματα, οι οποίοι διαθέτουν αξιοσημείωτη ικανότητα κατά των δονήσεων και ηλεκτρικά χαρακτηριστικά.Το τυπικό εύρος συχνοτήτων τους είναι έως και 11 GHzΟι συνδετήρες αυτοί είναι ευπροσάρμοστοι και μπορούν να χρησιμοποιηθούν με διάφορους τύπους καλωδίων RF.Χρησιμοποιούνται ευρέως σε διάφορους τομείς, όπως η αεροπορία., αεροδιαστημική, ραντάρ, μικροκυμάτων και ψηφιακές επικοινωνίες, όργανα δοκιμών και μετρήσεων, και πολλά άλλα.
Παρέχουμε υπηρεσίες εξατομίκευσης για συνδέσμους τύπου N και προσαρμογείς για να ανταποκριθούν στις ειδικές ανάγκες των πελατών μας.Διάταξη φλάντζης ή διάταξης διαφράγματος, μπορούμε να προσαρμόσουμε τα προϊόντα μας στις ακριβείς προδιαγραφές σας.
Προδιαγραφές
Σημείωση:Τα συγκεκριμένα στοιχεία του μοντέλου βασίζονται στα στοιχεία του δελτίου προδιαγραφών του προϊόντος.
| Ηλεκτρικά χαρακτηριστικά | ||
| Αντίσταση | 50Ω | |
| Πεδίο συχνότητας | Συνεχή ~ 11GHz ((Max.18GHz) | |
| Διορισμένη τάση | 1000VRMS* ((Max.Επίπεδο της θάλασσας) | |
| Δηλεκτρικά Αντίσταση τάσης | 1500VRMS* (μέγιστη στάθμη της θάλασσας) | |
| Αντίσταση μόνωσης | ≥ 5000MΩ | |
| Κεντρική αντίσταση | Εξωτερικός αγωγός | ≤ 0,5mΩ |
| Κεντρικός οδηγός | ≤ 1,5mΩ | |
| VSWR | ≤ 1.3 | |
| Υλικό και μηχανικά χαρακτηριστικά | ||
| Κεντρικός διευθυντής | Άντρας | Μπράουνς,
Πλακέτα νικελίου |
| Γυναικεία | Φωσφόρος Μπρούντζος,
Πλακέτα νικελίου |
|
| Ανθεκτική επαφή | Φωσφόρος Χάλκινος | Πλακέτα νικελίου |
| Κέλυφος / Σώμα | Άξονα από χαλκό |
Πλακέτα νικελίου |
| Κρεμάστρα καλωδίου | Άλλες χημικές ουσίες | Πλακέτα νικελίου |
| Απομονωτής | ΠΤΦΕ | |
| Σφραγίδες | Καουτσούκ σιλικόνης | |
| Δυνατότητα | 500 κύκλοι | |

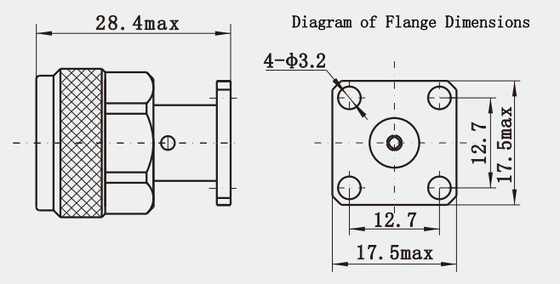

Λεπτομερές σχέδιο
Χαρακτηριστικά:
1Υψηλή προστασία: Το περίβλημα είναι συνήθως κατασκευασμένο από μεταλλικό υλικό με καλή ηλεκτρομαγνητική προστασία,που μπορούν να αποτρέψουν αποτελεσματικά την επίδραση εξωτερικών ηλεκτρομαγνητικών παρεμβολών στην μετάδοση σήματος.
2. Αντίσταση υψηλής ισχύος: ικανότητα χειρισμού υψηλής ισχύος, ικανή να αντέχει σήματα υψηλής ισχύος RF, κατάλληλη για πομπούς, ενισχυτές και άλλες εφαρμογές που πρέπει να χειρίζονται σήματα υψηλής ισχύος.
3. Ισχυρή αντοχή: Μετά από ειδική επεξεργασία και δοκιμή, μπορεί να λειτουργήσει σταθερά σε σκληρές περιβαλλοντικές συνθήκες, όπως υψηλή θερμοκρασία, χαμηλή θερμοκρασία, υγρασία και άλλα περιβάλλοντα,και έχει μακρά διάρκεια ζωής.
Εφαρμογές:
1. Σύστημα ελέγχου βιομηχανικού αυτοματισμού: Σε ορισμένα συστήματα βιομηχανικού αυτοματισμού που απαιτούν τηλεχειρισμό και παρακολούθηση, όπως το σύστημα ελέγχου αυτοματισμού εργοστασιακής γραμμής παραγωγής,σύστημα ελέγχου ρομπότ, κλπ., ο σύνδεσμος τύπου N μπορεί να χρησιμοποιηθεί για τη σύνδεση του ελεγκτή, του αισθητήρα, του ενεργοποιητή και άλλων εξοπλισμού μεταξύ της μετάδοσης σήματος ραδιοσυχνοτήτων, για την επίτευξη τηλεχειρισμού και απόκτησης δεδομένων.
2Ιατρικός εξοπλισμός: Σε ιατρικό εξοπλισμό απεικόνισης, εξοπλισμό θεραπείας ραδιοσυχνοτήτων και σε άλλο ιατρικό εξοπλισμό, οι συνδέσεις τύπου N μπορούν να χρησιμοποιηθούν για τη σύνδεση των συστατικών συστατικών ραδιοσυχνοτήτων του εξοπλισμού, όπως οι ανιχνευτές ραδιοσυχνοτήτων,Συμπλέκτες μεταφοράς, δέκτες σπείρες κ.λπ., ώστε να εξασφαλίζεται η σταθερή μετάδοση των σημάτων RF και η κανονική λειτουργία του εξοπλισμού.
Καταλόγος προϊόντων:
| Διορθωτής ραδιοκυμάτων |
| Συγκροτήματα καλωδίων ραδιοσυχνοτήτων |
| Ερμητικές σφραγίδες από γυαλί σε μέταλλο |
| Συνδετήρας σειράς J30J |
| Επικοινωνιακές αρθρώσεις μικροκυμάτων |
| Οδηγός κυμάτων σε κοακσιακό προσαρμογέα |
| Σύνδεσμος RF SMA/SSMA |
| Συνεργαστής ραδιοσυχνοτήτων SMP/SSMP |
| MCX/MMCX RF σύνδεσμος |
| Συνδετήρας TNC RF |
| Δικτυακό ρεύμα |
| Συνδετήρας BNC RF Συνδετήρες χιλιοστών κυμάτων (με 2,4 mm, 2,92 mm) |
Συσκευή και παράδοση:
* Καρτόνι τυπικής εξαγωγής
* Σύμφωνα με τις απαιτήσεις των πελατών
Σημείωση:
Έχουμε πάνω από 10.000 είδηΤύπος N Συνδετήρας, εάν δεν βρεθεί ο συνδετήρας που χρησιμοποιείτε, παρακαλούμε επικοινωνήστε μαζί μας με τα στοιχεία σαςΕίναι....
