TNC θηλυκό νικελωμένο 50 Ωμ φλάντζη Mount ατσάλινο RF κοακσιακό σύνδεσμο
|
Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
Λεπτομερής Περιγραφή Προϊόντος
| Ονομασία προϊόντος: | Συνδετήρας TNC RF | Επικάλυψη: | Πλαστικές με νικέλιο |
|---|---|---|---|
| Αντίσταση: | 50Ω | Δυνατότητα: | 500 κύκλοι |
| Υλικό επαφής: | Ορείχαλκος, BECU | Πρότυπο σχεδιασμού: | IEC 60169-17 |
| Υλικό: | Ατσάλι ατσάλι | Τύπος: | Καθαρός. |
| Επισημαίνω: | Ραδιοαγωγός κοακσιακού συνδέσμου από ανοξείδωτο χάλυβα,Συμπλέκτης κοαξιού RF που τοποθετείται σε φλάντσα,50 Ohm RF κοαξιώδης σύνδεσμος |
||

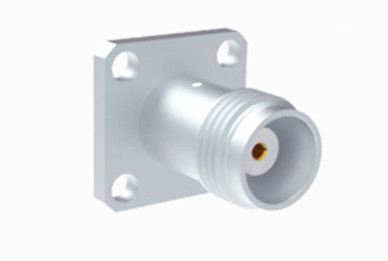

TNC θηλυκό νικελωμένο 50 Ωμ φλάντζη Mount ατσάλινο RF κοακσιακό σύνδεσμο
Το προϊόν της σειράς TNC είναι ουσιαστικά μια ρινοειδής παραλλαγή του συνδετήρα BNC, που διακρίνεται από τα νήματα βίδες για ζευγάρωμα.οι αδιάβροχοι συνδετήρες ραδιοσυχνοτήτων διατηρούν σταθερή αντίσταση 50 Ω και είναι σχεδιασμένοι να λειτουργούν εντός της συχνότητας DC-11 GHzΥπάρχουν δύο κύριοι τύποι συνδετήρων TNC: τυπική και αντίστροφη πολικότητα.Οι συνδετήρες αυτοί είναι οικονομικά αποδοτικοί και είναι κατάλληλοι για ένα ευρύ φάσμα εμπορικών εφαρμογών.Οι συνδετήρες TNC χρησιμοποιούνται ευρέως στα αεροηλεκτρονικά, τις επικοινωνίες και σε διάφορους γενικούς βιομηχανικούς τομείς.Επιπλέον, αντίστροφη πολικότητα και 75 Ω εκδόσεις του TNC συνδέσμου είναι επίσης διαθέσιμες.
Ειδικότητα:
Σημείωση:Τα συγκεκριμένα στοιχεία του μοντέλου βασίζονται στα στοιχεία του δελτίου προδιαγραφών του προϊόντος.
Ηλεκτρικά χαρακτηριστικά | ||||
| Πεδίο συχνότητας | DC ~ 4GHz | |||
Αντίσταση | 50Ω | |||
Διορισμένη τάση | 2500VRMS (μέγιστη στάθμη της θάλασσας) | |||
Δηλεκτρικά Αντίσταση τάσης | 750VRMS (μέγιστη στάθμη της θάλασσας) | |||
Αντίσταση μόνωσης | ≥ 2000MΩ | |||
Αντίσταση επαφής | Εξωτερικός αγωγός | ≤ 6mΩ | ||
Κεντρικός οδηγός | ≤ 1,5mΩ | |||
Επικαιροποιημένη αναφορά | ≤ 1.3 | |||
Μηχανική προδιαγραφή
| Πρότυπο σχεδιασμού | IEC 60169-17 |
| Συμμόρφωση με το RoHS | - Ναι, ναι. |
| Τερματισμός επικοινωνίας με το κέντρο | Κρίμπ |
| Τερματισμός εξωτερικής επαφής | Κρίμπ |
| Κύκλοι ζευγαρώσεως | 500 κύκλοι |
| Διατήρηση καλωδίων | 100N min |
| Διατήρηση επαφών | 10N min |
| Δύναμη ζευγαρώματος | 13.6N μέγιστο |
| Δύναμη αποσύνδεσης | 13.6N μέγιστο |
Περιβαλλοντική προδιαγραφή:
| Θερμοκρασία λειτουργίας | -30 έως +70 ° C |
| Αξιολόγηση ιδιωτικής ιδιοκτησίας (συνδεδεμένη) | Διάκριση IP64 |
Χαρακτηριστικά:
1Δομικά χαρακτηριστικά
Συνδέση με νήματα: υιοθετώντας συνδετήρα με νήματα, είναι βολικό και γρήγορο να ολοκληρωθεί η σύνδεση περιστρέφοντας μόνο κατά την εγκατάσταση, και ο συνδετήρας με νήματα έχει λειτουργία αυτοκλείδωσης,που μπορεί να αποτρέψει αποτελεσματικά την χαλάρωση του συνδέσμου και να βελτιώσει την αξιοπιστία της σύνδεσης.
Διαφορετικά σχήματα και σχέδια πολικότητας: ίσια, δεξιά γωνία 90 μοιρών, προθάλαμο, 4 τρύπες και σχήματα χωρίς εγκατάσταση, καθώς και πρότυπα σχήματα πολικότητας και αντίστροφης πολικότητας,μπορεί να ανταποκρίνεται στις ανάγκες διαφορετικών περιβάλλοντων και σεναρίων εγκατάστασης.
2Υψηλή μηχανική αντοχή και αντοχή: συνήθως κατασκευασμένα από χαλκό ή ανοξείδωτο χάλυβα, η επεξεργασία της επιφάνειας μπορεί να περιλαμβάνει νικελωμένη ή χρυσωμένη επιφάνεια,μπορεί να αντέξει εκατοντάδες φορές τις λειτουργίες σύνδεσης και αποσύνδεσης χωρίς εύκολη βλάβη, αλλά μπορεί επίσης να αντέξει ένα ορισμένο βαθμό δύναμης τράβηξης και πίεσης, κατάλληλη για μια ποικιλία από σκληρά περιβάλλοντα.
Εφαρμογή:
1. Ασύρματος σταθμός βάσης: χρησιμοποιείται για τη σύνδεση του εξοπλισμού σταθμού βάσης και της κεραίας για να εξασφαλιστεί η αποτελεσματική μετάδοση ασύρματων σημάτων.Η σύνδεση TNC μπορεί να εγγυηθεί την σταθερή σύνδεση μεταξύ του σταθμού βάσης και της κεραίας, ώστε το ασύρματο σήμα να μπορεί να μεταδίδεται και να λαμβάνεται με ακρίβεια.
2. κινητό τηλέφωνο: Οι θηλυκές συνδέσεις TNC χρησιμοποιούνται για τη σύνδεση κυκλωμάτων ραδιοσυχνοτήτων στο εσωτερικό ορισμένων κινητών τηλεφώνων, όπως η σύνδεση μεταξύ της κεραίας και της μονάδας ραδιοσυχνοτήτων στην μητρική πλακέτα,που βοηθά στην επίτευξη της λειτουργίας ασύρματης επικοινωνίας του κινητού τηλεφώνου.
Σημείωση:
Έχουμε πάνω από 10.000 είδη προϊόντων διασύνδεσης (((BNC,TNC,MCX,MMCX,SMA,SSMA,SMB,SSMB,BMA,SBMA,SMC,SC,SMP,SSMP ect.), Αν ο συνδετήρας που χρησιμοποιείτε δεν βρέθηκε,Παρακαλώ επικοινωνήστε μαζί μας με τα στοιχεία σας.
