Μεταλλικό TNC Δικαίου Κύκλου 4 τρύπες Φλάνζα Γυναικεία RF Κοακσιακό Συνδετήρα Για CXN3506/MF108A
|
Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
Λεπτομερής Περιγραφή Προϊόντος
| Ονομασία προϊόντος: | Συνδετήρας καλωδίων TNC | Επικάλυψη: | Πλαστικές με νικέλιο |
|---|---|---|---|
| Αντίσταση: | 50Ω | Δυνατότητα: | 500 κύκλοι |
| Υλικό επαφής: | Ορείχαλκος, BECU | Υλικό: | Άλλες χημικές ουσίες |
| Πρότυπο σχεδιασμού:: | IEC 60169-17 | Τύπος: | Καθαρός. |
| Επισημαίνω: | 4 τρύπες φλάντζης RF κοακσιαλής σύνδεσης,Ομοαξονικός συνδετήρας ορείχαλκου RF,CXN3506 RF Coaxial Connector |
||
Δικαιωμένη γωνία TNC 4 τρύπες φλάντζης γυναικείο RF κοαξιώδης σύνδεσμος για CXN3506/MF108A
Το προϊόν της σειράς TNC είναι μια παραλλαγή με νήματα του συνδετήρα BNC, που διακρίνεται από τα νήματα βίδες για ζευγάρωμα.οι αδιάβροχοι συνδετήρες ραδιοσυχνοτήτων διατηρούν σταθερή αντίσταση 50 Ω και είναι σχεδιασμένοι να λειτουργούν εντός της συχνότητας DC-11 GHzΥπάρχουν δύο κύριοι τύποι συνδετήρων TNC: τυπική και αντίστροφη πολικότητα.Οι συνδετήρες αυτοί είναι οικονομικά αποδοτικοί και είναι κατάλληλοι για ένα ευρύ φάσμα εμπορικών εφαρμογών.Οι συνδετήρες TNC χρησιμοποιούνται ευρέως για συνδέσεις κεραίας και έχουν πολλές εφαρμογές σε ραντάρ, ασύρματη επικοινωνία,ΕπικοινωνίεςΕπιπλέον, διαθέσιμες είναι και εκδόσεις αντίστροφης πολικότητας και 75 ωμ του συνδετήρα TNC.
Προδιαγραφές
Σημείωση:Τα συγκεκριμένα στοιχεία του μοντέλου βασίζονται στα στοιχεία του δελτίου προδιαγραφών του προϊόντος.
|
Ηλεκτρικά χαρακτηριστικά
|
||||
|
Αντίσταση
|
50Ω
|
|||
|
Πεδίο συχνότητας
|
DC ~ 4GHz
|
|||
|
Διορισμένη τάση
|
2500VRMS (μέγιστη στάθμη της θάλασσας)
|
|||
|
Δηλεκτρικά Αντίσταση τάσης
|
750VRMS (μέγιστη στάθμη της θάλασσας)
|
|||
|
Αντίσταση μόνωσης
|
≥ 2000MΩ
|
|||
|
Αντίσταση επαφής
|
Εξωτερικός αγωγός
|
≤ 6mΩ
|
||
|
Κεντρικός οδηγός
|
≤ 1,5mΩ
|
|||
|
Επικαιροποιημένη αναφορά
|
≤ 1.3
|
|||
Μηχανική προδιαγραφή
| Πρότυπο σχεδιασμού | IEC 60169-17 |
| Συμμόρφωση με το RoHS | - Ναι, ναι. |
| Τερματισμός επικοινωνίας με το κέντρο | Κρίμπ |
| Τερματισμός εξωτερικής επαφής | Κρίμπ |
| Κύκλοι ζευγαρώσεως | 500 κύκλοι |
| Διατήρηση επαφών | 10N min |
| Διατήρηση καλωδίων | 100N min |
| Δύναμη ζευγαρώματος | 13.6N μέγιστο |
| Δύναμη αποσύνδεσης | 13.6N μέγιστο |

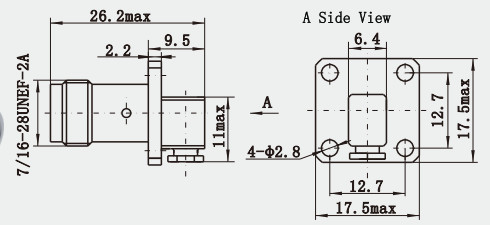

Λεπτομερές σχέδιο
Χαρακτηριστικά:
1Υψηλή μηχανική αντοχή και αντοχή: συνήθως κατασκευασμένα από χαλκό ή ανοξείδωτο χάλυβα, η επεξεργασία της επιφάνειας μπορεί να περιλαμβάνει νικελωμένη ή χρυσωμένη επιφάνεια,μπορεί να αντέξει εκατοντάδες φορές τις λειτουργίες σύνδεσης και αποσύνδεσης χωρίς εύκολη βλάβη, αλλά μπορεί επίσης να αντέξει ένα ορισμένο βαθμό δύναμης τράβηξης και πίεσης, κατάλληλη για μια ποικιλία από σκληρά περιβάλλοντα.
2Καλή αδιάβροχη απόδοση: το μέρος σύνδεσης υιοθετεί σφραγισμένη δομή με καλή αδιάβροχη απόδοση, κατάλληλη για εξωτερικά και άλλα υγρά περιβάλλοντα.
Εφαρμογή:
1- Αντένα μέτρησης δορυφορικής πλοήγησης: Σε σενάρια γεωδαιτητικής έρευνας και χαρτογράφησης, ωκεανογραφικής έρευνας, έρευνας υδάτινων οδών, γεωγραφικής έρευνας εκσκαφής, σεισμικής παρακολούθησης,Παρακολούθηση παραμόρφωσης γέφυρας, παρακολούθηση κατολίσσων και αυτόματη λειτουργία προβλήτας κλπ., συνδετήρας TNC συνδέει την κεραία μέτρησης δορυφορικής πλοήγησης με τον εξωτερικό εξοπλισμό,Μεταδίδει τα ασύρματα σήματα και τροφοδοτεί με ενέργεια.
2Αεροδιαστημικό πεδίο: Έλεγχος αεροπορίας: Στο σύστημα ελέγχου αεροπορίας,Οι θηλυκές συνδέσεις TNC χρησιμοποιούνται για τη σύνδεση σχετικού ραδιοεξοπλισμού για να εξασφαλιστεί η ακρίβεια και η αξιοπιστία της επικοινωνίας της αεροπορίας..
Σημείωση:
Έχουμε πάνω από 10.000 είδηΣυνδετήρας TNC, εάν δεν βρεθεί ο συνδετήρας που χρησιμοποιείτε, παρακαλούμε επικοινωνήστε μαζί μας με τα στοιχεία σαςΕίναι....
