Δικτυακό μέσο για την παραγωγή ηλεκτρικής ενέργειας
|
Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
Λεπτομερής Περιγραφή Προϊόντος
| Ονομασία προϊόντος: | Συνδετήρας καλωδίων TNC | Επικάλυψη: | Πλαστικές με νικέλιο |
|---|---|---|---|
| Αντίσταση: | 50Ω | Δυνατότητα: | 500 κύκλοι |
| Υλικό επαφής: | Ορείχαλκος, BECU | Υλικό: | Βάσος |
| Πρότυπο σχεδιασμού:: | IEC 60169-17 | Τύπος: | Καθαρός. |
| Επισημαίνω: | MF147B RF Coaxial Connector,ΤΣΚ αρσενικός RF κοαξιώδης σύνδεσμος,Νικέλινος ομοαξονικός συνδετήρας RF |
||

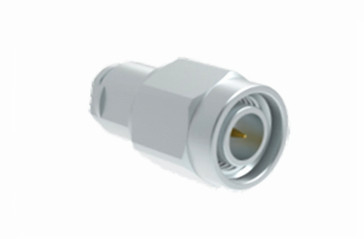

2.TNC αρσενικό νικελωμένο υλικό RF κοακσιακό σύνδεσμο για καλώδιο MF147A/MF147B
Η σειρά TNC αντιπροσωπεύει μια προσαρμογή με νήματα του συνδετήρα BNC, που χαρακτηρίζεται από νήματα βίδες που διευκολύνουν την ασφαλή σύνδεση.αδιάβροχες συνδέσεις που διατηρούν σταθερή αντίσταση 50 Ω και είναι σχεδιασμένες για λειτουργία στο εύρος συχνοτήτων DC έως 11 GHzΔύο παραλλαγές συνδέσεων TNC υπάρχουν: πρότυπη και αντίστροφη πολικότητα.καθιστώντας τα πιο προσιτά και ελαφρώς λιγότερο αποτελεσματικά από τις βιομηχανικές ή υψηλής απόδοσης εναλλακτικές λύσειςΣυνήθως χρησιμοποιούνται σε συνδέσεις κεραίας, οι συνδετήρες TNC βρίσκουν επίσης εφαρμογές σε συστήματα ραντάρ, ασύρματες επικοινωνίες και ευρύτερους βιομηχανικούς τομείς.Επιπλέον, αντίστροφη πολικότητα και 75 ohm εκδόσεις των συνδέσεων TNC είναι επίσης προσβάσιμες.
Προδιαγραφές
Σημείωση:Τα συγκεκριμένα στοιχεία του μοντέλου βασίζονται στα στοιχεία του δελτίου προδιαγραφών του προϊόντος.
|
Ηλεκτρικά χαρακτηριστικά
|
||||
|
Αντίσταση
|
50Ω
|
|||
|
Πεδίο συχνότητας
|
DC ~ 4GHz
|
|||
|
Διορισμένη τάση
|
2500VRMS (μέγιστη στάθμη της θάλασσας)
|
|||
|
Δηλεκτρικά Αντίσταση τάσης
|
750VRMS (μέγιστη στάθμη της θάλασσας)
|
|||
|
Αντίσταση μόνωσης
|
≥ 2000MΩ
|
|||
|
Αντίσταση επαφής
|
Εξωτερικός αγωγός
|
≤ 6mΩ
|
||
|
Κεντρικός οδηγός
|
≤ 1,5mΩ
|
|||
|
Επικαιροποιημένη αναφορά
|
≤ 1.3
|
|||
Μηχανική προδιαγραφή
| Πρότυπο σχεδιασμού | IEC 60169-17 |
| Συμμόρφωση με το RoHS | - Ναι, ναι. |
| Τερματισμός επικοινωνίας με το κέντρο | Κρίμπ |
| Τερματισμός εξωτερικής επαφής | Κρίμπ |
| Κύκλοι ζευγαρώσεως | 500 κύκλοι |
| Διατήρηση επαφών | 10N min |
| Διατήρηση καλωδίων | 100N min |
| Δύναμη ζευγαρώματος | 13.6N μέγιστο |
| Δύναμη αποσύνδεσης | 13.6N μέγιστο |

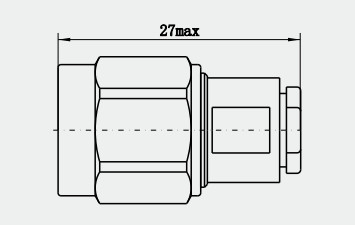

Λεπτομερές σχέδιο
Χαρακτηριστικά:
1Αντοχή στη διάβρωση και αντοχή: έχει αντοχή στη διάβρωση, αντοχή, ανθεκτικότητα στη σκόνη και άλλες ιδιότητες, κατάλληλη για εξωτερικές εφαρμογές,και το υλικό και η επεξεργασία της επιφάνειας της καθιστούν ικανό να λειτουργεί σταθερά για μεγάλο χρονικό διάστημα σε σκληρά περιβάλλοντα.
2. Υψηλή μηχανική αντοχή: συνήθως κατασκευάζεται από χαλκό, ανοξείδωτο χάλυβα και άλλα μεταλλικά υλικά, με καλή μηχανική αντοχή, μπορεί να αντέξει ένα ορισμένο βαθμό εξωτερικής δύναμης και έντασης.
Εφαρμογή:
1. Σύνδεση πεδίου bus: Στο σύστημα ελέγχου βιομηχανικής αυτοματοποίησης, ο συνδετήρας καλωδίου TNC μπορεί να χρησιμοποιηθεί για τη σύνδεση συσκευών πεδίου bus, όπως προγραμματιζόμενος λογικός ελεγκτής (PLC),Διανεμημένα συστήματα ελέγχου (DCS) και άλλα καλώδια επικοινωνίας, για την πραγματοποίηση της μετάδοσης δεδομένων μεταξύ των συσκευών και της αλληλεπίδρασης των εντολών ελέγχου, για τη βελτίωση του βαθμού αυτοματοποίησης και της αποτελεσματικότητας της βιομηχανικής παραγωγής.
2Σύνδεση αισθητήρα και ενεργοποιητή: Χρησιμοποιείται για τη σύνδεση διαφόρων βιομηχανικών αισθητήρων και ενεργοποιητών, όπως αισθητήρες θερμοκρασίας, αισθητήρες πίεσης, κινητήρες κλπ.για τη μετάδοση των σημάτων που ανιχνεύονται από τους αισθητήρες στο σύστημα ελέγχου, και ταυτόχρονα μεταδίδουν τις οδηγίες ελέγχου στους κινητήρες, ώστε να επιτευχθεί η ακριβής παρακολούθηση και έλεγχος της διαδικασίας παραγωγής.
Σημείωση:
Έχουμε πάνω από 10.000 είδηΣυνδετήρας TNC, εάν δεν βρεθεί ο συνδετήρας που χρησιμοποιείτε, παρακαλούμε επικοινωνήστε μαζί μας με τα στοιχεία σαςΕίναι....
