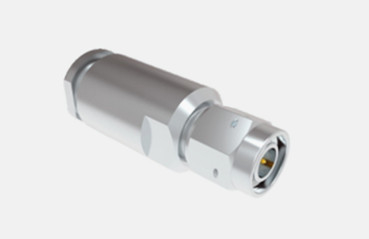

Δικτυακό δίκτυο ασύρματης επικοινωνίας με ατσάλι
|
Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
Λεπτομερής Περιγραφή Προϊόντος
| Ονομασία προϊόντος: | TNC Conector | Επικάλυψη: | Χρυσόπετρα/ Νικελωμένη |
|---|---|---|---|
| Αντίσταση: | 50Ω | Πιστοποιητικό: | Διάταξη ISO-9001-2015 |
| Δυνατότητα: | 500 κύκλοι | Υλικό επαφής: | Ορείχαλκος, BECU |
| Εφαρμογή: | Μικρόκυμα | ||
| Επισημαίνω: | ΤΣΚ αρσενικός RF κοαξιώδης σύνδεσμος,FS6057 ((S) SS RF Κοαξιώδης σύνδεσμος,Δικτυακό κώδικα LMR-400 |
||
Δικτυακό δίκτυο ασύρματης επικοινωνίας με ατσάλι
Η σειρά TNC είναι μια ρυμουλκούμενη παραλλαγή του συνδετήρα BNC, με τους ομολόγους της TNC RF να διακρίνονται από το ζευγάρωμα βίδες-ρυμουλκούμενων.Διατήρηση σταθερής αντίστασης 50 Ω σε ευρύ φάσμα συχνοτήτων από DC έως 11 GHzΔιατίθενται τόσο σε τυποποιημένες όσο και σε αντίστροφες διαμορφώσεις πολικότητας, κατασκευάζονται συνήθως χρησιμοποιώντας εξαρτήματα που έχουν χυθεί και διαμορφωθεί, προσφέροντας μια προσιτή λύση.Ενώ η απόδοσή τους μπορεί να μην είναι ανταγωνιστική με αυτή των βιομηχανικών προϊόντων υψηλής ποιότηταςΟι συνδετήρες TNC είναι ιδανικοί για ένα ευρύ φάσμα εμπορικών εφαρμογών, ιδιαίτερα στις συνδέσεις κεραίας εντός των αγορών αεροηλεκτρονικών, επικοινωνιών και γενικής βιομηχανίας.Η αντίστροφη πολικότητα και οι εκδόσεις 75 Ω είναι επίσης διαθέσιμες για να καλύπτουν τις ειδικές ανάγκες.
Προδιαγραφές
Σημείωση:Τα συγκεκριμένα στοιχεία του μοντέλου βασίζονται στα στοιχεία του δελτίου προδιαγραφών του προϊόντος.
Ηλεκτρικά χαρακτηριστικά | ||||
Αντίσταση | 50Ω | |||
Πεδίο συχνότητας | DC ~ 4GHz | |||
Διορισμένη τάση | 2500VRMS (μέγιστη στάθμη της θάλασσας) | |||
Δηλεκτρικά Αντίσταση τάσης | 750VRMS (μέγιστη στάθμη της θάλασσας) | |||
Αντίσταση μόνωσης | ≥ 2000MΩ | |||
Αντίσταση επαφής | Εξωτερικός αγωγός | ≤ 6mΩ | ||
Κεντρικός οδηγός | ≤ 1,5mΩ | |||
VSWR | ≤ 1.3 | |||
ΜηχανολόγοςΕιδικότητα
| Πρότυπο σχεδιασμού | IEC 60169-17 |
| Συμμόρφωση με το RoHS | - Ναι, ναι. |
| Τερματισμός επικοινωνίας με το κέντρο | Κρίμπ |
| Τερματισμός εξωτερικής επαφής | Κρίμπ |
| Κύκλοι ζευγαρώσεως | 500 κύκλοι |
| Διατήρηση επαφών | 10N min |
| Διατήρηση καλωδίων | 100N min |
| Δύναμη ζευγαρώματος | 13.6N μέγιστο |
| Δύναμη αποσύνδεσης | 13.6N μέγιστο |

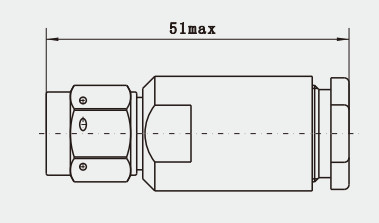

Λεπτομερές σχέδιο
Χαρακτηριστικά:
1.Σταθερή συσσωματωμένη σύνδεση: Η συσσωματωμένη σύνδεση είναι ισχυρότερη και πιο αξιόπιστη από τη σύνδεση τύπου snap,που εξασφαλίζει σταθερή σύνδεση σε περιβάλλον υψηλών δονήσεων και δεν είναι εύκολο να αποσυνδεθεί τυχαία.
2Ένα ευρύ φάσμα τύπων: ευθεία, δεξιά γωνία 90 μοιρών, προθάλαμο, 4 τρύπες, ή ελεύθερη τοποθέτηση τύποι μπορούν να επιλεγούν σύμφωνα με διαφορετικά σενάρια εφαρμογής και περιορισμούς χώρου.
Εφαρμογή:
1Βιομηχανική αυτοματοποίηση: Στα συστήματα βιομηχανικής αυτοματοποίησης, οι συνδετήρες TNC μπορούν να χρησιμοποιηθούν για τη σύνδεση αισθητήρων,ελεγκτές και ενεργοποιητές για την πραγματοποίηση ασύρματης μετάδοσης δεδομένων και τη βελτίωση της αποδοτικότητας της βιομηχανικής παραγωγής και του αυτοματισμού.
2Επιστημονική έρευνα και εκπαίδευση:Οι συνδετήρες TNC χρησιμοποιούνται συχνά για τη σύνδεση διαφόρων πειραματικών εξοπλισμού και διδακτικού εξοπλισμού για την υποστήριξη της μετάδοσης υψηλής συχνότητας σημάτων, για την κάλυψη των αναγκών των ερευνητών και των φοιτητών να διεξάγουν πειράματα και έρευνα.
Καταλόγος προϊόντων:
| Διορθωτής ραδιοκυμάτων |
| Σύνδεσμος RF SMA/SSMA |
| Συνεργαστής ραδιοσυχνοτήτων SMP/SSMP |
| Συνδετήρας TNC RF |
| Δικτυακό ρεύμα |
| MCX/MMCX RF σύνδεσμος |
| Συνδετήρας BNC RF Συνδετήρες χιλιοστών κυμάτων (με 2,4 mm, 2,92 mm) |
| Συγκροτήματα καλωδίων ραδιοσυχνοτήτων |
| Οδηγός κυμάτων σε κοακσιακό προσαρμογέα |
| Ερμητικές σφραγίδες από γυαλί σε μέταλλο |
| Συνδετήρας σειράς J30J |
| Επικοινωνιακές αρθρώσεις μικροκυμάτων |
Σημείωση:
Έχουμε πάνω από 10.000 είδηΣυνδετήρας TNC, εάν δεν βρεθεί ο συνδετήρας που χρησιμοποιείτε, παρακαλούμε επικοινωνήστε μαζί μας με τα στοιχεία σαςΕίναι....
