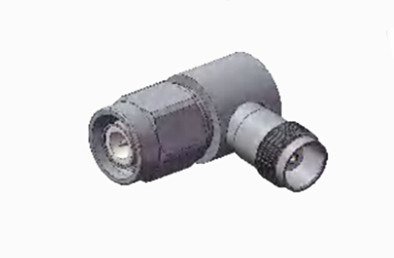

Υψηλής απόδοσης TNC δεξιά γωνία αρσενικό προς θηλυκό RF κοαξιώδης προσαρμογέα
|
Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
Λεπτομερής Περιγραφή Προϊόντος
| Ονομασία προϊόντος: | Συνδετήρας TNC RF | Επικάλυψη: | Πλαστικές με νικέλιο |
|---|---|---|---|
| Αντίσταση: | 50Ω | Πρότυπο σχεδιασμού: | IEC 60169-17 |
| Υλικό επαφής: | Ορείχαλκος, BECU | Δυνατότητα: | 500 κύκλοι |
| Τύπος: | Ρα | Εφαρμογή: | RF |
| Φύλο: | Άντρας σε θηλυκό | ||
| Επισημαίνω: | Γυναικείο RF Coaxial Adapter Connector,Συνδετήρας TNC RF Coaxial Adapter,Σύνδεσμος υψηλής απόδοσης RF Coaxial Adapter |
||
Υψηλής απόδοσης TNC δεξιά γωνία αρσενικό προς θηλυκό RF κοαξιώδης προσαρμογέα
Το προϊόν της σειράς TNC είναι μια παραλλαγή με νήματα του συνδετήρα BNC, που διακρίνεται από τον μηχανισμό ζευγαρώματος βίδες-νήματα.οι συσσωρευτές είναι αδιάβροχες και διατηρούν σταθερή αντίσταση 50 ΩμΟι συσκευές αυτές είναι κατασκευασμένες από συστατικά που κατασκευάζονται από χύτευση και χύτευση.Οι συνδετήρες αυτοί, οι οποίοι είναι οικονομικά αποδοτικοί, ενδέχεται να μην ανταποκρίνονται στις επιδόσεις των βιομηχανικών προϊόντων ή προϊόντων υψηλής ποιότητας, αλλά είναι κατάλληλοι για διάφορες εμπορικές εφαρμογές.Συχνά χρησιμοποιούνται σε συνδέσεις κεραυνών, οι συνδετήρες TNC βρίσκουν εκτεταμένη χρήση στην αεροηλεκτρονική, τις επικοινωνίες και σε διάφορους βιομηχανικούς τομείς.Η αντίστροφη πολικότητα και 75 Ohm εκδόσεις του TNC συνδέσμου είναι επίσης διαθέσιμες.
Προδιαγραφές
Σημείωση:Τα συγκεκριμένα στοιχεία του μοντέλου βασίζονται στα στοιχεία του δελτίου προδιαγραφών του προϊόντος.
Ηλεκτρικά χαρακτηριστικά | ||||
Αντίσταση | 50Ω | |||
Πεδίο συχνότητας | DC ~ 4GHz | |||
Διορισμένη τάση | 2500VRMS (μέγιστη στάθμη της θάλασσας) | |||
Δηλεκτρικά Αντίσταση τάσης | 750VRMS (μέγιστη στάθμη της θάλασσας) | |||
Αντίσταση μόνωσης | ≥ 2000MΩ | |||
Αντίσταση επαφής | Εξωτερικός αγωγός | ≤ 6mΩ | ||
Κεντρικός οδηγός | ≤ 1,5mΩ | |||
Επικαιροποιημένη αναφορά | ≤ 1.3 | |||
Μηχανική προδιαγραφή
| Πρότυπο σχεδιασμού | IEC 60169-17 |
| Συμμόρφωση με το RoHS | - Ναι, ναι. |
| Τερματισμός επικοινωνίας με το κέντρο | Κρίμπ |
| Τερματισμός εξωτερικής επαφής | Κρίμπ |
| Κύκλοι ζευγαρώσεως | 500 κύκλοι |
| Διατήρηση επαφών | 10N min |
| Διατήρηση καλωδίων | 100N min |
| Δύναμη ζευγαρώματος | 13.6N μέγιστο |
| Δύναμη αποσύνδεσης | 13.6N μέγιστο |

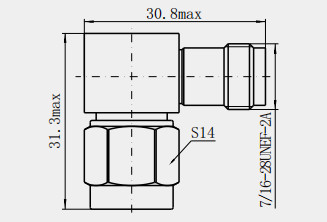

Λεπτομερές σχέδιοΥψηλής απόδοσης TNC δεξιά γωνία αρσενικό προς θηλυκό RF κοαξιώδης προσαρμογέα
Μονάδα: ((mm)
Χαρακτηριστικά:
1. Σταθερότητα σύνδεσης
Δομή σύνδεσης με νήματα: η χρήση δομής ζεύξης με βίδα, η σχεδίαση αυτή επιτρέπει την σταθερή στερέωση του προσαρμογέα στον εξοπλισμό ή το καλώδιο κατά τη σύνδεση,ακόμη και σε περιβάλλον συνεχούς δονήσεως μακροχρόνιας διάρκειας, ή όταν υποβάλλονται σε εξωτερικές δυνάμεις που τραβούν κατά λάθος, αλλά και για να εξασφαλιστεί η σταθερότητα της σύνδεσης, για να προστατευθεί η συνέχεια και η σταθερότητα της μετάδοσης του σήματος.
2Ηλεκτρικές ιδιότητες
Καλή αντοχή στην τάση: συνήθως είναι σε θέση να αντέχει υψηλότερες τάσεις, για παράδειγμα, ορισμένοι προσαρμογείς TNC μπορούν να αντέξουν τάσεις έως 500V,που τους δίνει ένα προφανές πλεονέκτημα σε ορισμένες εφαρμογές κυκλωμάτων υψηλής τάσης, και μπορούν να προσαρμοστούν καλύτερα σε πολύπλοκα ηλεκτρικά περιβάλλοντα.
Εξαιρετικές υψηλής συχνότητας επιδόσεις: Το εύρος των λειτουργικών συχνοτήτων καλύπτει 0-11GHz και ακόμη υψηλότερα (π.χ. 0-18GHz), πολύ υψηλότερα από ορισμένους άλλους κοινούς συνδετήρες ραδιοσυχνοτήτων (π.χ.Συμπλέκτες BNC σχεδιασμένοι για 4GHz και κάτω)Ως εκ τούτου, όταν ασχολείται με σήματα υψηλής συχνότητας, μπορεί να μειώσει αποτελεσματικά την απώλεια και την στρέβλωση του σήματος, εξασφαλίζοντας ότι το σήμα μεταδίδεται σε υψηλής ποιότητας κατάσταση.
Εφαρμογή:
Πεδίο επικοινωνίας
Κατασκευή ασύρματου σταθμού βάσης: Κατά την κατασκευή δικτύων ασύρματης επικοινωνίας, οι προσαρμογείς TNC χρησιμοποιούνται για τη σύνδεση εξοπλισμού ραδιοσυχνοτήτων, συστημάτων κεραίων και καλωδίων μετάδοσης σε σταθμούς βάσης.Μπορεί να εξασφαλίσει σταθερή και αποτελεσματική μετάδοση σημάτων μεταξύ διαφόρων συνδέσμωνΓια παράδειγμα, στην κατασκευή σταθμών βάσης 5G, η τεχνολογία 5G θα πρέπει να είναι ευέλικτη σε όλους τους χρήστες.Οι προσαρμογείς TNC χρησιμοποιούνται ευρέως για τη σύνδεση σταθμών βάσης και σειρών κεραίων για τη διασφάλιση υψηλής ταχύτητας μετάδοσης δεδομένων.
Δορυφορική επικοινωνία: Οι προσαρμογείς TNC διαδραματίζουν σημαντικό ρόλο στη σύνδεση του εξοπλισμού των επίγειων σταθμών δορυφορικής επικοινωνίας.τροφοδοτικές κεραίες και άλλα συναφή όργανα για την επίτευξη υψηλής ποιότητας μετάδοσης σήματος ραδιοσυχνοτήτων μεταξύ επίγειων σταθμών και δορυφόρων για τη διασφάλιση της σταθερότητας και της αξιοπιστίας της δορυφορικής επικοινωνίας.
Σύστημα μετάδοσης και λήψης ραδιοφώνου: Στο σύστημα μετάδοσης και λήψης ραδιοφωνικού σταθμού και ραδιοτηλεοπτικού σταθμού, μπορεί να χρησιμοποιηθεί προσαρμογός TNC για τη σύνδεση πομπού, δέκτη,Άντενα και λοιπό εξοπλισμό για την ακριβή μετάδοση ηχητικών και βιντεοσήμων, και βελτίωση του αποτελέσματος και της ποιότητας της ραδιοτηλεόρασης.
Σημείωση:
Έχουμε πάνω από 10.000 είδηΣυνδετήρας TNC, εάν δεν βρεθεί ο συνδετήρας που χρησιμοποιείτε, παρακαλούμε επικοινωνήστε μαζί μας με τα στοιχεία σαςΕίναι....
