Διορθωτής TNC ευθείας αρσενικής προς θηλυκής RF κοαξιώδους συνδέσμου για απρόσκοπτη σύνδεση
|
Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
Λεπτομερής Περιγραφή Προϊόντος
| Ονομασία προϊόντος: | Συνδετήρας TNC RF | Επικάλυψη: | Πλαστικές με νικέλιο |
|---|---|---|---|
| Αντίσταση: | 50Ω | Πρότυπο σχεδιασμού: | IEC 60169-17 |
| Υλικό επαφής: | Ορείχαλκος, BECU | Δυνατότητα: | 500 κύκλοι |
| Τύπος: | Καθαρός. | Εφαρμογή: | RF |
| Φύλο: | Άντρας σε θηλυκό | ||
| Επισημαίνω: | Αδιάλειπτη σύνδεση ραδιοσυχνοποιητής κοακσιακού προσαρμοστή,Γυναικός ραδιοσυχνοποιητικός κοακσιαλός προσαρμογός,Διορθωτής TNC RF Coaxial |
||

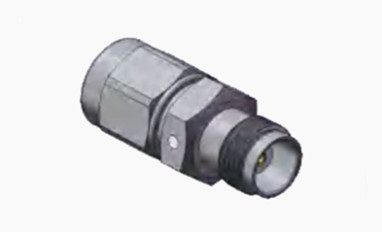

Διορθωτής TNC ευθείας αρσενικού προς θηλυκού RF κοαξιώδους συνδέσμου
Η σειρά TNC αντιπροσωπεύει μια εξελικτική εξέλιξη του συνδέσμου BNC, σχεδιασμένο με νήματα βίδες για ασφαλή ζευγάρωμα.οι αδιάβροχοι συνδετήρες ραδιοσυχνοτήτων διατηρούν σταθερή αντίσταση 50 Ωμ και λειτουργία εντός της συχνότητας DC έως 11 GHzΔιατίθενται σε δύο παραλλαγές: τυποποιημένη και αντίστροφη πολικότητα, χρησιμοποιώντας υλικά χύτευσης και χύτευσης για οικονομική προσιτότητα.Ενώ μπορεί να μην προσφέρουν τις ίδιες επιδόσεις με τις επιλογές βιομηχανικής ή υψηλής ποιότηταςΣυνήθως χρησιμοποιούνται σε συνδέσεις κεραυνών, οι συνδέσεις TNC διαδραματίζουν επίσης ζωτικό ρόλο στην αεροηλεκτρονική, την άμυνα, τις επικοινωνίες,και διάφορους βιομηχανικούς τομείςΕπιπλέον, οι εκδόσεις 75 ωμ και αντίστροφης πολικότητας ενισχύουν περαιτέρω την προσαρμοστικότητά τους.
Προδιαγραφές
Σημείωση:Τα συγκεκριμένα στοιχεία του μοντέλου βασίζονται στα στοιχεία του δελτίου προδιαγραφών του προϊόντος.
|
Ηλεκτρικά χαρακτηριστικά
|
||||
|
Αντίσταση
|
50Ω
|
|||
|
Πεδίο συχνότητας
|
DC ~ 4GHz
|
|||
|
Διορισμένη τάση
|
2500VRMS (μέγιστη στάθμη της θάλασσας)
|
|||
|
Δηλεκτρικά Αντίσταση τάσης
|
750VRMS (μέγιστη στάθμη της θάλασσας)
|
|||
|
Αντίσταση μόνωσης
|
≥ 2000MΩ
|
|||
|
Αντίσταση επαφής
|
Εξωτερικός αγωγός
|
≤ 6mΩ
|
||
|
Κεντρικός οδηγός
|
≤ 1,5mΩ
|
|||
|
Επικαιροποιημένη αναφορά
|
≤ 1.3
|
|||
Μηχανική προδιαγραφή
| Πρότυπο σχεδιασμού | IEC 60169-17 |
| Συμμόρφωση με το RoHS | - Ναι, ναι. |
| Τερματισμός επικοινωνίας με το κέντρο | Κρίμπ |
| Τερματισμός εξωτερικής επαφής | Κρίμπ |
| Κύκλοι ζευγαρώσεως | 500 κύκλοι |
| Διατήρηση επαφών | 10N min |
| Διατήρηση καλωδίων | 100N min |
| Δύναμη ζευγαρώματος | 13.6N μέγιστο |
| Δύναμη αποσύνδεσης | 13.6N μέγιστο |

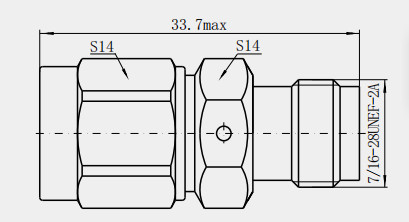

Λεπτομερές σχέδιοΔιορθωτής TNC ευθείας αρσενικού προς θηλυκού RF κοαξιώδους συνδέσμου
Μονάδα: ((mm)
Χαρακτηριστικά:
1. Αξιόπιστη συσσωρευτική σύνδεση: υιοθετώντας συσσωρευτική σύνδεση, αυτό το είδος σύνδεσης είναι συνήθως πιο ισχυρό από τη σύνδεση τύπου snap,που μπορεί να λειτουργεί σε υψηλότερη συχνότητα και να διατηρεί σταθερή σύνδεση σε περιβάλλον υψηλών δονήσεων.
2. Σχεδιασμός κατά της χαλάρωσης: Ο συνδετήρας με νήματα έχει λειτουργία αυτοκλείδωσης, η οποία μπορεί αποτελεσματικά να αποτρέψει την χαλάρωση του συνδετήρα, να βελτιώσει την αξιοπιστία της σύνδεσης,και να εξασφαλίσει μακροχρόνια σταθερή χρήση.
3Καλή αδιάβροχη απόδοση: το μέρος σύνδεσης υιοθετεί σφραγισμένη δομή, η οποία έχει καλή αδιάβροχη απόδοση και είναι κατάλληλη για εξωτερικό ή υγρό περιβάλλον.
4. Ανθεκτικό στη διάβρωση και στην σκόνη: με ανθεκτικές στη διάβρωση, ανθεκτικές και ανθεκτικές στην σκόνη επιδόσεις, μπορεί να λειτουργήσει σταθερά σε σκληρές περιβαλλοντικές συνθήκες και να παρατείνει τη διάρκεια ζωής του.
Εφαρμογή:
Πεδίο βιομηχανικού ελέγχου
1Σύστημα ελέγχου αυτοματισμού: Σε ορισμένα συστήματα ελέγχου αυτοματισμού βιομηχανικής χρήσης, όπως ο έλεγχος ρομπότ, ο έλεγχος αυτοματισμού παραγωγής, κλπ., μπορεί να περιλαμβάνει τη μετάδοση και τον έλεγχο σημάτων ραδιοσυχνοτήτων.Το TNC προσαρμογέα μπορεί να χρησιμοποιηθεί για τη σύνδεση της γραμμής σήματος RF μεταξύ του ελεγκτή και των αισθητήρωνΗ συμπαγή δομή του έχει σχεδιαστεί ώστε να είναι εύκολο να εγκατασταθεί και να χρησιμοποιηθεί σε βιομηχανικούς εξοπλισμούς, και ταυτόχρονα,μπορεί να προσαρμοστεί στην υψηλή θερμοκρασία, υψηλή υγρασία, ηλεκτρομαγνητικές παρεμβολές και άλλες σκληρές συνθήκες στο βιομηχανικό περιβάλλον.
2Οργανισμός: Πολλά βιομηχανικά όργανα, όπως τα ταλαντωτήρια, οι συλλέκτες σήματος κ.λπ., πρέπει να συνδέονται με εξωτερικές πηγές σήματος ραδιοσυχνοτήτων ή με συσκευές που υποβάλλονται σε δοκιμή.και οι προσαρμογείς TNC μπορούν να παρέχουν σε αυτά τα όργανα αξιόπιστες διεπαφές σύνδεσης σήματος για τη διασφάλιση ακριβούς μετάδοσης των σημάτων μέτρησης, η οποία συμβάλλει στη βελτίωση της ακρίβειας της παρακολούθησης και του ελέγχου των βιομηχανικών παραγωγικών διαδικασιών.
Σημείωση:
Έχουμε πάνω από 10.000 είδηΣυνδετήρας TNC, εάν δεν βρεθεί ο συνδετήρας που χρησιμοποιείτε, παρακαλούμε επικοινωνήστε μαζί μας με τα στοιχεία σαςΕίναι....
