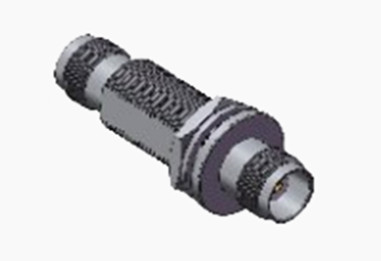

Καθαρός συνδετήρας TNC RF από γυναίκα σε γυναίκα, νικελωμένος
|
Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
Λεπτομερής Περιγραφή Προϊόντος
| Ονομασία προϊόντος: | Συνδετήρας TNC RF | Επικάλυψη: | Πλαστικές με νικέλιο |
|---|---|---|---|
| Αντίσταση: | 50Ω | Πρότυπο σχεδιασμού: | IEC 60169-17 |
| Υλικό επαφής: | Ορείχαλκος, BECU | Δυνατότητα: | 500 κύκλοι |
| Τύπος: | Καθαρός. | Εφαρμογή: | RF |
| Φύλο: | θηλυκό στο θηλυκό | ||
| Επισημαίνω: | ευθύς ομοαξονικός συνδετήρας RF,Θηλυκός ομοαξονικός συνδετήρας RF,Νικέλινος ομοαξονικός συνδετήρας RF |
||
Καθαρός συνδετήρας TNC RF από γυναίκα σε γυναίκα, νικελωμένος
Το προϊόν της σειράς TNC είναι μια ρυμουλκούμενη παραλλαγή του συνδετήρα BNC, που διακρίνεται από τον μηχανισμό ζευγαρώσεως βίδες-ρυμουλκούμενου.και αδιάβροχες μονάδες διατηρούν σταθερή αντίσταση 50 Ωμ και λειτουργούν στο εύρος συχνοτήτων DC έως 11 GHzΥπάρχουν δύο κύριοι τύποι συνδετήρων TNC: τυπική και αντίστροφη πολικότητα.Οι συνδετήρες αυτοί, οι οποίοι είναι οικονομικά αποδοτικοί, είναι κατάλληλοι για διάφορες εμπορικές εφαρμογές, παρά το γεγονός ότι οι επιδόσεις τους δεν πληρούν τα βιομηχανικά ή υψηλής ποιότητας πρότυπα.Οι συνδετήρες TNC χρησιμοποιούνται ευρέως για συνδέσεις κεραίας και έχουν ποικίλες εφαρμογές στο αεροηλεκτρονικό, τις επικοινωνίες και τον γενικό βιομηχανικό τομέα.Επίσης, διατίθενται οι παραλλαγές αντιστροφικής πολικότητας και 75 Ωμ των συνδέσεων TNC..
Προδιαγραφές
Σημείωση:Τα συγκεκριμένα στοιχεία του μοντέλου βασίζονται στα στοιχεία του δελτίου προδιαγραφών του προϊόντος.
Ηλεκτρικά χαρακτηριστικά | ||||
Αντίσταση | 50Ω | |||
Πεδίο συχνότητας | DC ~ 4GHz | |||
Διορισμένη τάση | 2500VRMS (μέγιστη στάθμη της θάλασσας) | |||
Δηλεκτρικά Αντίσταση τάσης | 750VRMS (μέγιστη στάθμη της θάλασσας) | |||
Αντίσταση μόνωσης | ≥ 2000MΩ | |||
Αντίσταση επαφής | Εξωτερικός αγωγός | ≤ 6mΩ | ||
Κεντρικός οδηγός | ≤ 1,5mΩ | |||
Επικαιροποιημένη αναφορά | ≤ 1.3 | |||
Μηχανική προδιαγραφή
| Πρότυπο σχεδιασμού | IEC 60169-17 |
| Συμμόρφωση με το RoHS | - Ναι, ναι. |
| Τερματισμός επικοινωνίας με το κέντρο | Κρίμπ |
| Τερματισμός εξωτερικής επαφής | Κρίμπ |
| Κύκλοι ζευγαρώσεως | 500 κύκλοι |
| Διατήρηση επαφών | 10N min |
| Διατήρηση καλωδίων | 100N min |
| Δύναμη ζευγαρώματος | 13.6N μέγιστο |
| Δύναμη αποσύνδεσης | 13.6N μέγιστο |

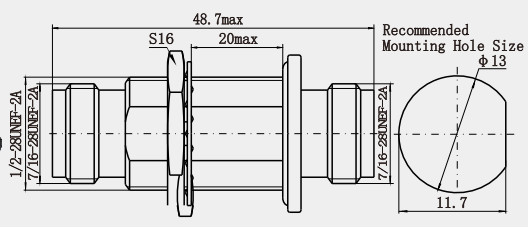

Λεπτομερές σχέδιοΚαθαρός συνδετήρας TNC RF από γυναίκα σε γυναίκα, νικελωμένος:
Μονάδα: ((mm)
Χαρακτηριστικά:
Καλή ηλεκτρική απόδοση
1. Χαρακτηριστικά ευρέος εύρους ζώνης: το εύρος συχνοτήτων λειτουργίας των προσαρμογών TNC είναι συνήθως έως και 0 έως 11GHz, ή ακόμη υψηλότερο, για την κάλυψη των αναγκών ποικίλης μετάδοσης σήματος υψηλής συχνότητας,κατάλληλο για διαφορετικά σενάρια επικοινωνίας.
Χαμηλή VSWR: Η τάση VSWR είναι ένας από τους σημαντικούς δείκτες για τη μέτρηση της απόδοσης μετάδοσης του συνδετήρα, η ευθεία και η καμπυλωτή δομή των προσαρμογών TNC έχουν χαμηλότερη VSWR αντίστοιχα,που σημαίνει μικρότερη απώλεια αντανακλάσεως του σήματος κατά τη διαδικασία μετάδοσης, και μπορεί να μεταδώσει το σήμα πιο αποτελεσματικά.
2. Σταθερή χαρακτηριστική αντίσταση: Η χαρακτηριστική αντίσταση είναι γενικά 50Ω, η οποία είναι συμβατή με κοινά ομοαξονικά καλώδια και μπορεί να εξασφαλίσει τη σταθερότητα και την ακρίβεια της μετάδοσης σήματος.
Αξιόπιστη μηχανική απόδοση
- Δεν ξέρω.Εφαρμογή:
Πεδίο επικοινωνίας
1. Ασύρματος σταθμός βάσης επικοινωνίας: Σε ασύρματους σταθμούς βάσης επικοινωνίας, οι προσαρμογείς TNC μπορούν να χρησιμοποιηθούν για τη σύνδεση διαφορετικών συσκευών RF και κερατοειδών για να εξασφαλιστεί σταθερή μετάδοση σήματος.,Η σύνδεση του εξοπλισμού σταθμού βάσης με την κεραία επιτυγχάνει αποτελεσματική μετάδοση και λήψη ραδιοσήματος και βελτιώνει την κάλυψη και την ποιότητα του σήματος του δικτύου επικοινωνίας.
2. Σύστημα επικοινωνίας μικροκυμάτων: Στο σύστημα επικοινωνίας μικροκυμάτων, οι προσαρμογείς TNC χρησιμοποιούνται για τη σύνδεση διαφορετικών γραμμών μετάδοσης, όπως κυματοειδή και ομοαξονικό καλώδιο,καθώς και συσκευές μικροκυμάτων όπως ενισχυτές ισχύος, μείζοντες, φίλτρα κλπ., για την πραγματοποίηση της μετάδοσης και επεξεργασίας των σημάτων μικροκυμάτων και για την εξασφάλιση της κανονικής λειτουργίας του συστήματος επικοινωνίας μικροκυμάτων.
3Γήινος σταθμός δορυφορικής επικοινωνίας: Στον εδάφιο σταθμό δορυφορικής επικοινωνίας,Ο προσαρμογός TNC μπορεί να χρησιμοποιηθεί για τη σύνδεση εδάφους εξοπλισμού και κεραίας δορυφορικής επικοινωνίας για να συνειδητοποιήσει την μεταφορτώση και λήψη σήματος για να εξασφαλίσει τη σταθερότητα και την αξιοπιστία της δορυφορικής επικοινωνίας.
Σημείωση:
Έχουμε πάνω από 10.000 είδηΣυνδετήρας TNC, εάν δεν βρεθεί ο συνδετήρας που χρησιμοποιείτε, παρακαλούμε επικοινωνήστε μαζί μας με τα στοιχεία σαςΕίναι....
