| Ονομασία προϊόντος: | TNC Conector | Επικάλυψη: | Πλαστικές με νικέλιο |
|---|---|---|---|
| Αντίσταση: | 50Ω | Υλικό: | Άλλες χημικές ουσίες |
| Υλικό επαφής: | Ορείχαλκος, BECU | Δυνατότητα: | 500 κύκλοι |
| Πρότυπο σχεδιασμού:: | IEC 60169-17 | Τύπος: | 4-τρύπα η φλάντζα τοποθετεί |
| Επισημαίνω: | Δοκιμαστική συσκευή,Ασφαλής τοποθέτηση RF σύνδεσης,Δικτυακό συλλέκτη ραδιοφωνικής ακτινοβολίας 4-τρύπες |
||

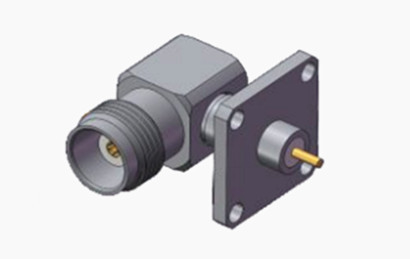

Δικαιούχος συνδετήρας TNC Female Right Angle 4-Hole Flange RF για ασφαλή τοποθέτηση
Η σειρά TNC αντιπροσωπεύει μια προσαρμογή με νήματα του συνδετήρα BNC, ενσωματώνοντας νήματα βίδες για αξιόπιστο ζευγάρωμα.Οι συνδετήρες TNC RF διατηρούν σταθερή αντίσταση 50 Ω σε εύρος συχνοτήτων που εκτείνεται από DC έως 11 GHzΠαρά το γεγονός ότι κατασκευάζονται από εξαρτήματα χύτευσης και χύτευσης, τα οποία ενδέχεται να μην ταιριάζουν με τις επιδόσεις των βιομηχανικών ή των εναλλακτικών προϊόντων υψηλής ποιότητας, τα μοντέλα αυτά είναι κατασκευασμένα με διαφορετική πολικότητα.Αυτά τα οικονομικά αποτελεσματικά συνδετήρες υπερέχουν σε διάφορα εμπορικά περιβάλλονταΣυχνά χρησιμοποιούνται σε συνδέσεις κεραυνών, οι συνδετήρες TNC βρίσκουν εκτεταμένη χρήση στην αεροηλεκτρονική, την άμυνα, τις επικοινωνίες και σε διάφορους βιομηχανικούς τομείς.Η αντίστροφη πολικότητα και οι εκδόσεις 75 ωμ του συνδετήρα TNC είναι επίσης διαθέσιμες.
Προδιαγραφές
Σημείωση:Τα συγκεκριμένα στοιχεία του μοντέλου βασίζονται στα στοιχεία του δελτίου προδιαγραφών του προϊόντος.
|
Ηλεκτρικά χαρακτηριστικά
|
||||
|
Αντίσταση
|
50Ω
|
|||
|
Πεδίο συχνότητας
|
DC ~ 4GHz
|
|||
|
Διορισμένη τάση
|
2500VRMS (μέγιστη στάθμη της θάλασσας)
|
|||
|
Δηλεκτρικά Αντίσταση τάσης
|
750VRMS (μέγιστη στάθμη της θάλασσας)
|
|||
|
Αντίσταση μόνωσης
|
≥ 2000MΩ
|
|||
|
Αντίσταση επαφής
|
Εξωτερικός αγωγός
|
≤ 6mΩ
|
||
|
Κεντρικός οδηγός
|
≤ 1,5mΩ
|
|||
|
Επικαιροποιημένη αναφορά
|
≤ 1.3
|
|||
Μηχανική προδιαγραφή
| Πρότυπο σχεδιασμού | IEC 60169-17 |
| Συμμόρφωση με το RoHS | - Ναι, ναι. |
| Τερματισμός επικοινωνίας με το κέντρο | Κρίμπ |
| Τερματισμός εξωτερικής επαφής | Κρίμπ |
| Κύκλοι ζευγαρώσεως | 500 κύκλοι |
| Διατήρηση επαφών | 10N min |
| Διατήρηση καλωδίων | 100N min |
| Δύναμη ζευγαρώματος | 13.6N μέγιστο |
| Δύναμη αποσύνδεσης | 13.6N μέγιστο |
Λεπτομερές σχέδιο
Χαρακτηριστικά:
1Σχεδιασμός ευθείας γωνίας: κατάλληλο για σενάρια περιορισμένου χώρου, βολικό για εγκατάσταση και καλωδίωση.
2. Διασύνδεση γραμμής μικρογραμμής: Κατάλληλη για κυκλώματα μικρογραμμής, παρέχοντας καλή απόδοση μετάδοσης σήματος υψηλής συχνότητας.
3. Φλάντζη 4 τρυπών: παρέχει αξιόπιστη μηχανική στερέωση για να εξασφαλιστεί η σταθερότητα της σύνδεσης.
4- Αξιοχρόνια: Υψηλής ποιότητας υλικά και δομικό σχεδιασμό για να προσαρμόζονται σε συχνές συνδέσεις και σκληρά περιβάλλοντα.
5Ηλεκτρομαγνητική συμβατότητα: Καλή απόδοση ασπίδας για τη μείωση των παρεμβολών και της απώλειας σήματος.
6Ευρεία συμβατότητα: συμβατότητα με ένα ευρύ φάσμα συσκευών και εμπορικών σημάτων, προσαρμογή σε διαφορετικά σενάρια εφαρμογής.
Εφαρμογή:
Οι συνδετήρες TNC χρησιμοποιούνται ευρέως στις ασύρματες επικοινωνίες, τις δοκιμές και τις μετρήσεις, τον βιομηχανικό αυτοματισμό, τα ηλεκτρονικά, τα αεροδιαστημικά και τα ιατρικά προϊόντα.Όλες αυτές οι περιοχές απαιτούν αξιόπιστες συνδέσεις ραδιοσυχνοτήτων για να εξασφαλιστεί σταθερή και αποτελεσματική μετάδοση σήματοςΣτη συνέχεια, εξετάζω τις ειδικές εφαρμογές σε κάθε τομέα. Για παράδειγμα, ασύρματοι εξοπλισμός επικοινωνιών όπως σταθμοί βάσης και δρομολογητές, αναλυτές δικτύων σε δοκιμές και μετρήσεις,Ασύρματοι αισθητήρες στον βιομηχανικό αυτοματισμό■ εξοπλισμός επικοινωνιών στον τομέα της ηλεκτρονικής· δορυφορική επικοινωνία στον τομέα της αεροδιαστημικής· μηχανήματα μαγνητικής τομογραφίας στον τομέα του ιατρικού εξοπλισμού.
Σημείωση:
Έχουμε πάνω από 10.000 είδηΣυνδετήρας TNC, εάν δεν βρεθεί ο συνδετήρας που χρησιμοποιείτε, παρακαλούμε επικοινωνήστε μαζί μας με τα στοιχεία σαςΕίναι....
