Ανθεκτικός συνδετήρας RF TNC γυναικείας φλάντζης 4 τρύπων για αξιόπιστες συνδέσεις
|
Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
Λεπτομερής Περιγραφή Προϊόντος
| Ονομασία προϊόντος: | TNC Conector | Επικάλυψη: | Πλαστικές με νικέλιο |
|---|---|---|---|
| Υλικό: | 50Ω | Δυνατότητα: | 500Cyles |
| Υλικό επαφής: | Ορείχαλκος, BECU | Πρότυπο σχεδιασμού:: | IEC 60169-17 |
| Τύπος: | Ρα | ||
| Επισημαίνω: | Αξιόπιστες συνδέσεις RF σύνδεσμος,Δικτυακό συλλέκτη ραδιοφωνικής ακτινοβολίας 4-τρύπες,Ανθεκτικός συνδετήρας TNC RF |
||
Ανθεκτικός συνδετήρας RF TNC γυναικείας τετρατρυπλής φλάντζης για αξιόπιστες συνδέσεις
Το προϊόν της σειράς TNC είναι ουσιαστικά μια ρυμουλκούμενη παραλλαγή του συνδετήρα BNC, με νήματα βίδες για απρόσκοπτο ζευγάρωμα.οι συσπειρωμένες μονάδες είναι αδιάβροχες και διατηρούν σταθερή αντίσταση 50 ΩΥπάρχουν δύο τύποι συνδετήρων TNC διαθέσιμα: τυπική και αντίστροφη πολικότητα.Αυτοί οι προσιτοί συνδετήρες δεν ταιριάζουν με τις επιδόσεις των βιομηχανικών ή στρατιωτικών προϊόντων, αλλά είναι ιδανικοί για ένα ευρύ φάσμα εμπορικών εφαρμογών..
Ειδικότητα:
Σημείωση:Τα συγκεκριμένα στοιχεία του μοντέλου βασίζονται στα στοιχεία του δελτίου προδιαγραφών του προϊόντος.
|
Ηλεκτρικά χαρακτηριστικά
|
||||
|
Αντίσταση
|
50Ω
|
|||
|
Πεδίο συχνότητας
|
DC ~ 4GHz
|
|||
|
Διορισμένη τάση
|
2500VRMS (μέγιστη στάθμη της θάλασσας)
|
|||
|
Δηλεκτρικά Αντίσταση τάσης
|
750VRMS (μέγιστη στάθμη της θάλασσας)
|
|||
|
Αντίσταση μόνωσης
|
≥ 2000MΩ
|
|||
|
Αντίσταση επαφής
|
Εξωτερικός αγωγός
|
≤ 6mΩ
|
||
|
Κεντρικός οδηγός
|
≤ 1,5mΩ
|
|||
|
Επικαιροποιημένη αναφορά
|
≤ 1.3
|
|||
Μηχανική προδιαγραφή
| Πρότυπο σχεδιασμού | IEC 60169-17 |
| Συμμόρφωση με το RoHS | - Ναι, ναι. |
| Τερματισμός επικοινωνίας με το κέντρο | Κρίμπ |
| Τερματισμός εξωτερικής επαφής | Κρίμπ |
| Κύκλοι ζευγαρώσεως | 500 κύκλοι |
| Διατήρηση επαφών | 10N min |
| Διατήρηση καλωδίων | 100N min |
| Δύναμη ζευγαρώματος | 13.6N μέγιστο |
| Δύναμη αποσύνδεσης | 13.6N μέγιστο |
Περιβαλλοντική προδιαγραφή:
| Θερμοκρασία λειτουργίας | -30 έως +70 ° C |
| Αξιολόγηση ιδιωτικής ιδιοκτησίας (συνδεδεμένη) | Διάκριση IP64 |

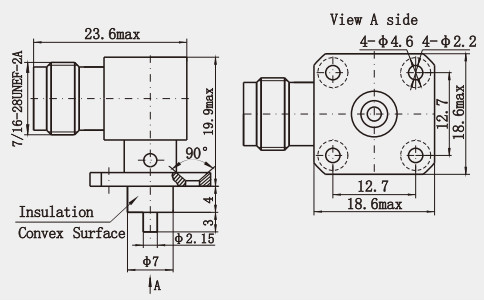

Σχεδιασμός:
Χαρακτηριστικά:
1. Τύπος συνδέσμου

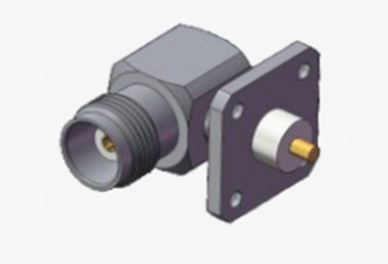

TNC Γυναικεία δεξιά γωνία 4 τρύπες φλάντζας RF σύνδεσμος
Για το Microstrip Interface
2. Φυσικά χαρακτηριστικά
Η σχεδίαση σε ορθή γωνία εξοικονομεί χώρο για συμπαγές εφαρμογές
Το φλάντζο 4 τρυπών παρέχει μια ισχυρή μηχανική σύνδεση
Ελαφρύ και φορητό για κινητές συσκευές και σταθερές εγκαταστάσεις
3. Χαρακτηριστικά απόδοσης
Χαμηλή απώλεια, υψηλή απώλεια επιστροφής για τη διασφάλιση της ποιότητας μετάδοσης σήματος
Ευρύ φάσμα συχνοτήτων για υποστήριξη πολλαπλών προτύπων επικοινωνίας
Δυνατό σχέδιο για σκληρά περιβάλλοντα
4Διασύνδεση και συμβατότητα
Διασύνδεση μικροσκοπικής ταινίας για τη μετάδοση σήματος υψηλής συχνότητας
Συμβατό με ένα ευρύ φάσμα συσκευών ραδιοσυχνοτήτων και μικροκυμάτων
Εφαρμογή:
Εξοπλισμός ασύρματης επικοινωνίας
Συστήματα κεραίας
Εξοπλισμός μέτρησης και δοκιμής
Εργαλεία βιομηχανικής αυτοματοποίησης
Σημείωση:
Έχουμε πάνω από 10.000 είδη προϊόντων διασύνδεσης (((BNC,TNC,MCX,MMCX,SMA,SSMA,SMB,SSMB,BMA,SBMA,SMC,SC,SMP,SSMP ect.), Αν ο συνδετήρας που χρησιμοποιείτε δεν βρέθηκε,Παρακαλώ επικοινωνήστε μαζί μας με τα στοιχεία σας.
