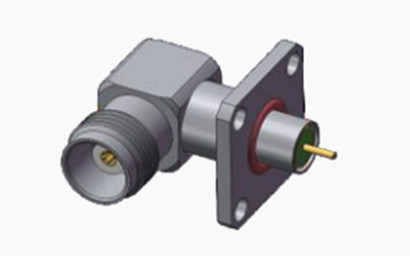

TNC Ερμητικός θηλυκός δεξιά γωνία 4 τρύπες ακτινοβολία RF για εφαρμογές μικροστριπ
|
Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
Λεπτομερής Περιγραφή Προϊόντος
| Ονομασία προϊόντος: | TNC Conector | Επικάλυψη: | Πλαστικές με νικέλιο |
|---|---|---|---|
| Αντίσταση: | 50Ω | Δυνατότητα: | 500 κύκλοι |
| Υλικό: | Άλλες χημικές ουσίες | Υλικό επαφής: | Ορείχαλκος, BECU |
| Πρότυπο σχεδιασμού:: | IEC 60169-17 | Τύπος: | Δικιά γωνία |
| Επισημαίνω: | Εταιρεία TNC Ερμητικός συνδετήρας ραδιοσυχνότητας,Δικτυακό συλλέκτη ραδιοφωνικής ακτινοβολίας 4-τρύπες,Εφαρμογές μικροσκοπικών ταινιών |
||
TNC Ερμητικός θηλυκός δεξιά γωνία 4 τρύπες ακτινοβολία RF για εφαρμογές μικροστριπ
Το προϊόν της σειράς TNC είναι μια οπτική επανάληψη του συνδέσμου BNC, που διακρίνεται από τα νήματα βίδες για ασφαλή ζευγάρωμα.οι αδιάβροχες μονάδες διαθέτουν σταθερή αντίσταση 50 Ω και λειτουργούν εντός της συχνότητας DC-11 GHzΥπάρχουν δύο παραλλαγές των συνδετήρων TNC: πρότυπη και αντίστροφη πολικότητα.οι επιδόσεις τους δεν ανταγωνίζονται εκείνες των προϊόντων βιομηχανικής ή στρατιωτικής κλάσηςΩστόσο, είναι εξαιρετικά κατάλληλα για διάφορες εμπορικές εφαρμογές.και γενικές βιομηχανικές αγορέςΗ αντίστροφη πολικότητα και οι εκδόσεις 75 ωμ του συνδετήρα TNC είναι επίσης διαθέσιμες.
Ειδικότητα:
Σημείωση:Τα συγκεκριμένα στοιχεία του μοντέλου βασίζονται στα στοιχεία του δελτίου προδιαγραφών του προϊόντος.
|
Ηλεκτρικά χαρακτηριστικά
|
||||
|
Αντίσταση
|
50Ω
|
|||
|
Πεδίο συχνότητας
|
DC ~ 4GHz
|
|||
|
Διορισμένη τάση
|
2500VRMS (μέγιστη στάθμη της θάλασσας)
|
|||
|
Δηλεκτρικά Αντίσταση τάσης
|
750VRMS (μέγιστη στάθμη της θάλασσας)
|
|||
|
Αντίσταση μόνωσης
|
≥ 2000MΩ
|
|||
|
Αντίσταση επαφής
|
Εξωτερικός αγωγός
|
≤ 6mΩ
|
||
|
Κεντρικός οδηγός
|
≤ 1,5mΩ
|
|||
|
Επικαιροποιημένη αναφορά
|
≤ 1.3
|
|||
Μηχανική προδιαγραφή
| Πρότυπο σχεδιασμού | IEC 60169-17 |
| Συμμόρφωση με το RoHS | - Ναι, ναι. |
| Τερματισμός επικοινωνίας με το κέντρο | Κρίμπ |
| Τερματισμός εξωτερικής επαφής | Κρίμπ |
| Κύκλοι ζευγαρώσεως | 500 κύκλοι |
| Διατήρηση επαφών | 10N min |
| Διατήρηση καλωδίων | 100N min |
| Δύναμη αποσύνδεσης | 13.6N μέγιστο |
| Δύναμη ζευγαρώματος | 13.6N μέγιστο |
Περιβαλλοντική προδιαγραφή:
| Θερμοκρασία λειτουργίας | -30 έως +70 ° C |
| Αξιολόγηση ιδιωτικής ιδιοκτησίας (συνδεδεμένη) | Διάκριση IP64 |

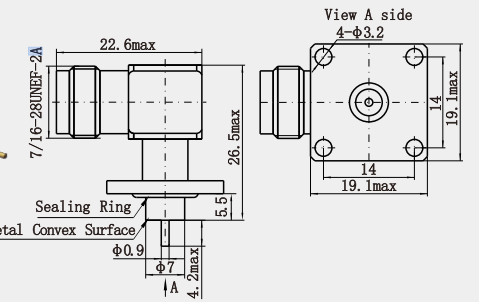

Σχεδιασμός:
Χαρακτηριστικά:
1. Τύπος συνδέσμου:
Συνδετήρας τύπου TNC για εφαρμογές ραδιοσυχνοτήτων (RF).
2Τύπος διεπαφής:
Ερμητικό θηλυκό (σφραγισμένη θηλυκή διεπαφή), παρέχει καλή προστασία.
3Σχεδιασμός γωνίας:
Σχεδιασμός δεξιάς γωνίας για εύκολη εγκατάσταση σε εξοπλισμό όπου ο χώρος είναι περιορισμένος.
4Στυλ τοποθέτησης:
Φλάντζες τεσσάρων οπών για στερεή μηχανική τοποθέτηση.
5Τύπος γραμμής μετάδοσης:
Μικροκασέτα για τη μετάδοση σήματος υψηλής συχνότητας.
Εφαρμογή:
Εξοπλισμός ασύρματης επικοινωνίας
Συστήματα ραντάρ
Εξοπλισμός μικροκυμάτων
Εξοπλισμός δοκιμών και μετρήσεων
Αεροδιαστημικές εφαρμογές
Σημείωση:
Έχουμε πάνω από 10.000 είδη προϊόντων διασύνδεσης (((BNC,TNC,MCX,MMCX,SMA,SSMA,SMB,SSMB,BMA,SBMA,SMC,SC,SMP,SSMP ect.), Αν ο συνδετήρας που χρησιμοποιείτε δεν βρέθηκε,Παρακαλώ επικοινωνήστε μαζί μας με τα στοιχεία σας.
