| Ονομασία προϊόντος: | Συνδετήρας TNC RF | Επικάλυψη: | Πλαστικές με νικέλιο |
|---|---|---|---|
| Αντίσταση: | 50Ω | Δυνατότητα: | 500 κύκλοι |
| Υλικό επαφής: | Ορείχαλκος, BECU | Υλικό: | Άλλες χημικές ουσίες |
| Πρότυπο σχεδιασμού:: | IEC 60169-17 | Τύπος: | Καθαρός. |

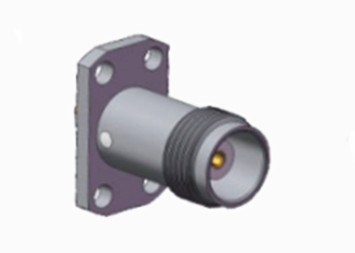

ΤΕΝΚ θηλυκό ευθεία RF κοαξιώδης σύνδεσμος για πλακέτα PCB
Το προϊόν της σειράς TNC έχει σχεδιαστεί ως μια ρυμουλκούμενη έκδοση του συνδετήρα BNC, οι συνδετήρες TNC RF διαθέτουν ρυμουλκούμενα νήματα για ζευγάρωμα. Οι συνδετήρες TNC είναι μικροσκοπικοί,Εναρμονισμένες μονάδες αδιάβροχων συστοιχιών με σταθερή αντίσταση 50 ohm, που λειτουργούν από DC-11GHz, υπάρχουν δύο τύποι συνδετήρων TNC: τυποποιημένη και αντίστροφη πολικότητα.Ενώ η απόδοση δεν θα είναι ίση με τα βιομηχανικά ή υψηλής ποιότητας προϊόνταΟι συνδετήρες αυτοί είναι ιδανικοί για χρήση σε μια ποικιλία εμπορικών εφαρμογών.Η αντίστροφη πολικότητα και το 75 ωμ TNC είναι επίσης διαθέσιμα.
Προδιαγραφές
Σημείωση:Τα συγκεκριμένα στοιχεία του μοντέλου βασίζονται στα στοιχεία του δελτίου προδιαγραφών του προϊόντος.
Ηλεκτρικά χαρακτηριστικά | ||||
Αντίσταση | 50Ω | |||
Πεδίο συχνότητας | DC ~ 4GHz | |||
Διορισμένη τάση | 2500VRMS (μέγιστη στάθμη της θάλασσας) | |||
Δηλεκτρικά Αντίσταση τάσης | 750VRMS (μέγιστη στάθμη της θάλασσας) | |||
Αντίσταση μόνωσης | ≥ 2000MΩ | |||
Αντίσταση επαφής | Εξωτερικός αγωγός | ≤ 6mΩ | ||
Κεντρικός οδηγός | ≤ 1,5mΩ | |||
Επικαιροποιημένη αναφορά | ≤ 1.3 | |||
Μηχανική προδιαγραφή
| Πρότυπο σχεδιασμού | IEC 60169-17 |
| Συμμόρφωση με το RoHS | - Ναι, ναι. |
| Τερματισμός επικοινωνίας με το κέντρο | Κρίμπ |
| Τερματισμός εξωτερικής επαφής | Κρίμπ |
| Κύκλοι ζευγαρώσεως | 500 κύκλοι |
| Διατήρηση επαφών | 10N min |
| Διατήρηση καλωδίων | 100N min |
| Δύναμη ζευγαρώματος | 13.6N μέγιστο |
| Δύναμη αποσύνδεσης | 13.6N μέγιστο |
Περιβαλλοντική προδιαγραφή:
| Θερμοκρασία λειτουργίας | -30 έως +70 ° C |

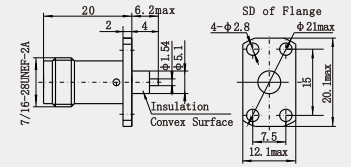

Λεπτομερές σχέδιο
Χαρακτηριστικά:
Συμπληρωματικό μέγεθος: Οι συνδετήρες TNC είναι μικροί ομοαξονικοί συνδετήρες που καταλαμβάνουν λίγο χώρο, καθιστώντας τους εύκολους να εγκατασταθούν και να διασταυρωθούν σε πλακέτες PCB, ειδικά για εξοπλισμό με περιορισμούς χώρου.
Ποικιλία πολικότητας: Υπάρχουν πρότυπη πολικότητα και αντίστροφη πολικότητα σχεδιασμός,που μπορεί να επιλεγεί σύμφωνα με τις ειδικές απαιτήσεις σχεδιασμού και χρήσης κυκλωμάτων για να εξασφαλίζεται η σωστή μετάδοση των σημάτων.
Εφαρμογή:
Συστατικά Bluetooth και GPS: Ως διεπαφή για τη μετάδοση σήματος RF, εξασφαλίζει την κανονική λειτουργία της επικοινωνίας Bluetooth και της λειτουργίας εντοπισμού θέσης GPS,ώστε η συσκευή να μπορεί να λαμβάνει και να στέλνει με ακρίβεια σήματα Bluetooth καθώς και πληροφορίες θέσης.
Εξοπλισμός δικτύου: Σε δρομολογητές, διακόπτες και άλλους εξοπλισμούς δικτύου, ορισμένα μέρη που περιλαμβάνουν ασύρματη επικοινωνία θα χρησιμοποιούν συνδέσμους TNC για σύνδεση για την επίτευξη μετάδοσης και ανταλλαγής δεδομένων.
Κράτη κεραίας: Η σύνδεση μεταξύ του κράτη κεραίας και της κεραίας χρησιμοποιεί μερικές φορές έναν συνδετήρα TNC, ο οποίος μπορεί να συνειδητοποιήσει σταθερή μετάδοση σήματος και επίσης να διαδραματίσει ρόλο στη μηχανική σταθεροποίηση.
Σημείωση:
Έχουμε πάνω από 10.000 είδη προϊόντων διασύνδεσης (((BNC,TNC,MCX,MMCX,SMA,SSMA,SMB,SSMB,BMA,SBMA,SMC,SC,SMP,SSMP ect.), Αν ο συνδετήρας που χρησιμοποιείτε δεν βρέθηκε,Παρακαλώ επικοινωνήστε μαζί μας με τα στοιχεία σας.
