Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
| Ονομασία προϊόντος: | Συνδετήρας TNC RF | Επικάλυψη: | Πλαστικές με νικέλιο |
|---|---|---|---|
| Αντίσταση: | 50Ω | Δυνατότητα: | 500 κύκλοι |
| Υλικό επαφής: | Ορείχαλκος, BECU | Υλικό: | Άλλες χημικές ουσίες |
| Πρότυπο σχεδιασμού:: | IEC 60169-17 | Τύπος: | Καθαρός. |
| Επισημαίνω: | Ερμητικός ευθείας RF κοαξιώδης σύνδεσμος,Εφαρμογές PCB RF Coaxial Connector |
||

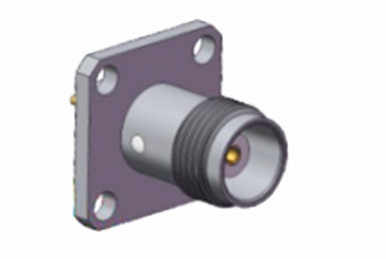

Υψηλής απόδοσης TNC Female Hermetic Straight RF Coaxial Connector για εφαρμογές PCB
Η σειρά TNC αντιπροσωπεύει μια εξελικτική εξέλιξη του συνδετήρα BNC, που χαρακτηρίζεται από το χαρακτηριστικό ζευγαρώματος νήματος βίδες.και αδιάβροχες συνδέσεις προσφέρουν ομοιόμορφη αντίσταση 50 Ω και λειτουργία σε όλο το φάσμα DC έως 11 GHzΔύο παραλλαγές του συνδετήρα TNC υπάρχουν: τυπική και αντίστροφη πολικότητα.που ενδέχεται να μην ταιριάζουν με τις επιδόσεις βιομηχανικών προϊόντων ή προϊόντων υψηλής ποιότηταςΣυνήθως χρησιμοποιούνται σε συνδέσεις κεραίας, οι συνδετήρες TNC βρίσκουν εκτεταμένες εφαρμογές στην αεροηλεκτρονική, τις επικοινωνίες και σε διάφορους βιομηχανικούς τομείς.Η αντίστροφη πολικότητα και οι εκδόσεις 75 ωμ του συνδετήρα TNC είναι επίσης προσβάσιμες.
Προδιαγραφές
Σημείωση:Τα συγκεκριμένα στοιχεία του μοντέλου βασίζονται στα στοιχεία του δελτίου προδιαγραφών του προϊόντος.
|
Ηλεκτρικά χαρακτηριστικά
|
||||
|
Αντίσταση
|
50Ω
|
|||
|
Πεδίο συχνότητας
|
DC ~ 4GHz
|
|||
|
Διορισμένη τάση
|
2500VRMS (μέγιστη στάθμη της θάλασσας)
|
|||
|
Δηλεκτρικά Αντίσταση τάσης
|
750VRMS (μέγιστη στάθμη της θάλασσας)
|
|||
|
Αντίσταση μόνωσης
|
≥ 2000MΩ
|
|||
|
Αντίσταση επαφής
|
Εξωτερικός αγωγός
|
≤ 6mΩ
|
||
|
Κεντρικός οδηγός
|
≤ 1,5mΩ
|
|||
|
Επικαιροποιημένη αναφορά
|
≤ 1.3
|
|||
Μηχανική προδιαγραφή
| Πρότυπο σχεδιασμού | IEC 60169-17 |
| Συμμόρφωση με το RoHS | - Ναι, ναι. |
| Τερματισμός επικοινωνίας με το κέντρο | Κρίμπ |
| Τερματισμός εξωτερικής επαφής | Κρίμπ |
| Κύκλοι ζευγαρώσεως | 500 κύκλοι |
| Διατήρηση επαφών | 10N min |
| Διατήρηση καλωδίων | 100N min |
| Δύναμη ζευγαρώματος | 13.6N μέγιστο |
| Δύναμη αποσύνδεσης | 13.6N μέγιστο |
Περιβαλλοντική προδιαγραφή:
| Θερμοκρασία λειτουργίας | -30 έως +70 ° C |

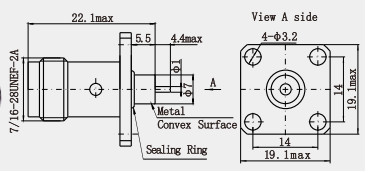

Λεπτομερές σχέδιο
Χαρακτηριστικά:
Προσαρμοστικότητα στο περιβάλλον
Υψηλής ποιότητας υλικά: συνήθως κατασκευασμένα από χαλκό ή ανοξείδωτο χάλυβα, η επιφάνεια μπορεί να είναι νικελωμένη ή χρυσωμένη για να βελτιωθεί η αντοχή στη διάβρωση και να παραταθεί η διάρκεια ζωής,Μερικοί συνδετήρες είναι επίσης αδιάβροχοι., ανθεκτικές στη σκόνη και άλλες ιδιότητες, κατάλληλες για εξωτερικά ή σκληρά περιβάλλοντα.
ευρύ εύρος θερμοκρασιών: το εύρος θερμοκρασιών λειτουργίας είναι συνήθως ευρύ, για παράδειγμα ορισμένοι συνδετήρες μπορούν να λειτουργούν κανονικά στο εύρος θερμοκρασιών από -65 °C έως +165 °C,για την κάλυψη των αναγκών χρήσης σε διαφορετικά περιβάλλοντα.
Εφαρμογή:
1Το πεδίο θέσης και παρακολούθησης
Αντενή μέτρησης δορυφορικής πλοήγησης: Σε πολλά εξωτερικά σενάρια, όπως η γεωδυτική χαρτογράφηση, η ωκεανική έρευνα, η σεισμική παρακολούθηση, η παρακολούθηση της παραμόρφωσης της γέφυρας κλπ.,ο σύνδεσμος TNC συνδέει την κεραία μέτρησης δορυφορικής πλοήγησης με εξωτερικές συσκευές, μεταδίδει ασύρματα σήματα και τροφοδοτεί με ενέργεια και μπορεί να πραγματοποιήσει μετρήσεις και τοποθέτηση ακριβείας σε επίπεδο εκατοστών.
2Αεροδιαστημικό πεδίο
Σύστημα ελέγχου της αεροπορίας: Χρησιμοποιείται για τη σύνδεση σχετικού ραδιοεξοπλισμού για τη διασφάλιση της ακρίβειας και της αξιοπιστίας της επικοινωνίας της αεροπορίας,για τη διασφάλιση της ασφαλούς πτήσης των αεροσκαφών και του ομαλού ελέγχου της εναέριας κυκλοφορίας.
Σημείωση:
Έχουμε πάνω από 10.000 είδη προϊόντων διασύνδεσης (((BNC,TNC,MCX,MMCX,SMA,SSMA,SMB,SSMB,BMA,SBMA,SMC,SC,SMP,SSMP ect.), Αν ο συνδετήρας που χρησιμοποιείτε δεν βρέθηκε,Παρακαλώ επικοινωνήστε μαζί μας με τα στοιχεία σας.
