BMA Μικροδιάγραφος RF κοαξιώδης σύνδεσμος γυναικείου χάλκινου διαφράγματος
|
Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
Λεπτομερής Περιγραφή Προϊόντος
| Product name: | BMA RF Connector | Plating: | Nickel/Gold Plated |
|---|---|---|---|
| Durability: | 500 Cycles | Contact material: | Brass, BeCu |
| Material: | Brass | Design Standard:: | IEC 1169-33 |
| Type: | Straight | Gender: | Female |
| Επισημαίνω: | Μικροδιάγραφος RF κοαξιώδης σύνδεσμος,Δυνατή ραδιοφωνική κοαξιακή σύνδεση από χαλκό,Συμπλέκτης BMA RF Coaxial |
||

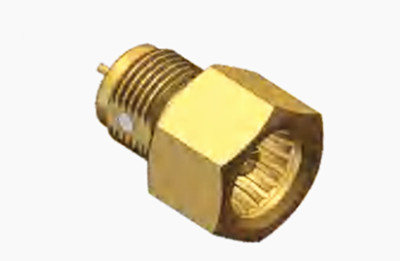

BMA Μικροδιάγραφος RF κοαξιώδης σύνδεσμος γυναικείου χάλκινου διαφράγματος
Η σειρά BMA αντιπροσωπεύει μια κατηγορία συνδέσμων blind mate, μελετημένα κατασκευασμένων σύμφωνα με το πρότυπο IEC1169-33.Αυτοί οι συνδετήρες εξασφαλίζουν αξιόπιστη επαφή και παρουσιάζουν βελτιωμένες ηλεκτρικές ιδιότητεςΈνα βασικό πλεονέκτημα έγκειται στην ικανότητά τους να επιπλέουν τόσο σε αξιακή όσο και σε ακτινοβολία, σε συνδυασμό με την ελάχιστη απόσταση μεταξύ των μεμονωμένων επαφών και μια ελαφριά σύνθεση.που τους καθιστούν ιδανικούς για εφαρμογή στο τυφλό ζευγάρωμα των περιβλήτων του πλαισίου.
Η σειρά BMA χρησιμοποιείται ευρέως σε αρθρωτές συνδέσεις για ντουλάπια πλαισίου, διαθέτει εναλλακτικότητα με διεθνείς ομολόγους, διευκολύνοντας τις γρήγορες διαδικασίες εμπλοκής και αποσύνδεσης.Αυτοί οι συνδετήρες είναι διαδεδομένοι στον τομέα του ραδιοεξοπλισμού και των οργάνων., όπου χρησιμεύουν για την εγκατάσταση αξιόπιστων συνδέσεων για ομοαξονικά καλώδια.
Προδιαγραφές
Σημείωση:Τα συγκεκριμένα στοιχεία του μοντέλου βασίζονται στα στοιχεία του δελτίου προδιαγραφών του προϊόντος.
| Ηλεκτρικά χαρακτηριστικά | ||
| Αντίσταση | 50 Ωμ | |
| Πεδίο συχνότητας | DC ~ 18GHz | |
| Διορισμένη τάση | 250 VRMS (μέγιστη στάθμη της θάλασσας) | |
| Δηλεκτρικά Αντίσταση τάσης | 1000 VRMS (μέγιστη στάθμη της θάλασσας) | |
| Αντίσταση μόνωσης | ≥ 5000 MOhm | |
| Αντίσταση επαφής | Εξωτερικός αγωγός | ≤ 2,0mOhm |
| Κεντρικός οδηγός | ≤0,5mOhm | |
| Επικαιροποιημένη αναφορά | ≤ 1.3 | |

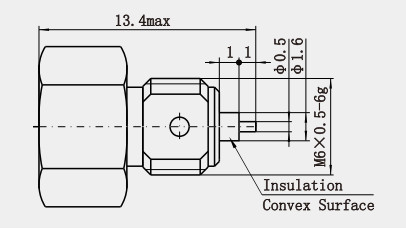

Λεπτομέρειες για το προϊόν
| Υλικό και μηχανικά χαρακτηριστικά | |||
| Κεντρικός διευθυντής | Άντρας/Συσκευή | Άλλες χημικές ουσίες | Χρυσόπετρα |
| Γυναίκα/Σοκτ | Χάλκινο Sn-P | Χρυσόπετρα | |
| Επαφή ανθεκτικότητας | Χάλκινο βηρύλιο | Πλακέτα νικελίου | |
| Κέλυφος / Σώμα | Κάλκυρα, από ανοξείδωτο χάλυβα | Πλακέτα νικελίου | |
| Εξαρτήματα | ΠΤΦΕ | ||
| Δαχτυλίδι σφράγισης | Καουτσούκ σιλικόνης | ||
| Δυνατότητα | 500 κύκλοι | ||
| Συμμόρφωση με το RoHS | - Ναι, ναι. |
| Κύκλοι ζευγαρώσεως | 500 κύκλοι |
| Διατήρηση επαφών | 10N min |
| Διατήρηση καλωδίων | 100N min |
| Δύναμη ζευγαρώματος | 0.6N μέγιστο |
| Δύναμη αποσύνδεσης | 0.6 N μέγιστο |
Περιβαλλοντική προδιαγραφή:
| Θερμοκρασία λειτουργίας | -55 έως +155 βαθμούς C |
| Αξιολόγηση ιδιωτικής ιδιοκτησίας (συνδεδεμένη) | Διάκριση IP64 |
Χαρακτηριστικά:
1. Μέθοδοι σύνδεσης: συνήθης τύπου συγκόλλησης, τύπου snap κλπ. Η συγκολλημένη σύνδεση είναι σταθερή και αξιόπιστη, κατάλληλη για μακροχρόνια χρήση.κατάλληλο για συχνή σύνδεση και αποσύνδεση της σκηνής.
2. Δύναμη κράτησης: η δύναμη κράτησης της κεντρικής καρφίτσας είναι καλύτερη, για να εξασφαλιστεί ότι ο σύνδεσμος δεν θα χαλαρώσει εύκολα ή δεν θα πέσει κατά τη διαδικασία χρήσης, για παράδειγμα,υπάρχουν BMA συνδετήρα κεντρική καρφίτσα δύναμη κράτησης μεγαλύτερη από 20N.
3Δυνατότητα: μακρά μηχανική διάρκεια ζωής, γενικά μπορεί να αντέξει τουλάχιστον 500 φορές τον αριθμό των συνδέσεων και αποσυνδέσεων, ορισμένα προϊόντα υψηλής ποιότητας είναι πιο ανθεκτικά.
4Ο συνδετήρας BMA είναι ένας μικροσκοπικός συνδετήρας που μπορεί να σπρώξει, μικρού μεγέθους, κατάλληλος για εξοπλισμό με περιορισμένο χώρο.
Εφαρμογή:
1Το πεδίο επικοινωνίας: Στον σταθμό βάσης επικοινωνίας, χρησιμοποιείται για τη σύνδεση της μονάδας RF, της κεραίας και άλλων εξοπλισμούς για την επίτευξη της μετάδοσης σήματος υψηλής συχνότητας.Η καλή ηλεκτρική του απόδοση και η μηχανική του σταθερότητα μπορούν να εξασφαλίσουν σταθερή μετάδοση σημάτων επικοινωνίας, μειώνουν την απώλεια και τις παρεμβολές σήματος και βελτιώνουν την ποιότητα της επικοινωνίας.
2Σύστημα ραντάρ: Στο σύστημα ραντάρ, μπορεί να χρησιμοποιηθεί για τη σύνδεση των διαφόρων συστατικών του ραντάρ, όπως ο πομπός, ο δέκτης, η κεραία, κλπ., για την επίτευξη της μετάδοσης σημάτων μικροκυμάτων.Καθώς το σύστημα ραντάρ απαιτεί υψηλή αξιοπιστία και σταθερότητα της μετάδοσης σήματος, το μικρό μέγεθος, το ελαφρύ βάρος, οι καλές ηλεκτρικές επιδόσεις και η ικανότητα αντι-δονήσεων και αντι-σοκ του γυναικείου μικροδεματιδίου συνδέσμου BMA του επιτρέπουν να ανταποκρίνεται στις αυστηρές απαιτήσεις του συστήματος ραντάρ.
Σημείωση:
Έχουμε πάνω από 10.000 είδη προϊόντων διασύνδεσης (((BNC,TNC,MCX,MMCX,SMA,SSMA,SMB,SSMB,BMA,SBMA,SMC,SC,SMP,SSMP ect.), Αν ο συνδετήρας που χρησιμοποιείτε δεν βρέθηκε,Παρακαλώ επικοινωνήστε μαζί μας με τα στοιχεία σας.
