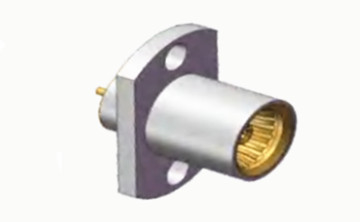

BMA Γυναικεία ατσάλινη στερέωση φλάντζας τοποθέτησης RF κοακσιακό σύνδεσμο
|
Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
Λεπτομερής Περιγραφή Προϊόντος
| Product name: | BMA RF Connector | Plating: | Nickel/Gold Plated |
|---|---|---|---|
| Durability: | 500 Cycles | Contact material: | Brass, BeCu |
| Material: | Brass | Design Standard:: | IEC 1169-33 |
| Type: | Straight | Gender: | Female |
| Επισημαίνω: | Συμπλέκτης κοαξιού RF που τοποθετείται σε φλάντσα |
||
BMA Γυναικεία ατσάλινη στερέωση φλάντζας τοποθέτησης RF κοακσιακό σύνδεσμο
Η σειρά BMA αποτελεί μια κατηγορία συνδέσμων blind mate, μελετητικά κατασκευασμένων σύμφωνα με το πρότυπο IEC1169-33.Αυτοί οι συνδετήρες εξασφαλίζουν αξιόπιστη επαφή και παρουσιάζουν βελτιωμένες ηλεκτρικές ιδιότητεςΈνα βασικό πλεονέκτημα αυτού του συνδετήρα έγκειται στην ικανότητά του να επιπλέει τόσο αξιακά όσο και ακτίνα, σε συνδυασμό με ελάχιστη απόσταση μεταξύ των μεμονωμένων συνδετήρων και ελαφρύ χαρακτήρα.που καθιστά κατάλληλο για εφαρμογές τυφλού ζευγαρώματος μέσα σε ντουλάπια πλαισίουΗ σειρά BMA, που χρησιμοποιείται ευρέως σε αρθρωτές συνδέσεις για τη συναρμολόγηση καμπινέτας σασί, προσφέρει εναλλακτικότητα με διεθνείς ομολόγους, διευκολύνοντας την ταχεία εμπλοκή και αποσύνδεση.Συνήθως χρησιμοποιούνται για τη σύνδεση ομοαξονικών καλωδίων σε ραδιοεξοπλισμό και όργανα..
Προδιαγραφές
Σημείωση:Τα συγκεκριμένα στοιχεία του μοντέλου βασίζονται στα στοιχεία του δελτίου προδιαγραφών του προϊόντος.
| Ηλεκτρικά χαρακτηριστικά | ||
| Αντίσταση | 50 Ωμ | |
| Πεδίο συχνότητας | DC ~ 18GHz | |
| Διορισμένη τάση | 250 VRMS (μέγιστη στάθμη της θάλασσας) | |
| Δηλεκτρικά Αντίσταση τάσης | 1000 VRMS (μέγιστη στάθμη της θάλασσας) | |
| Αντίσταση μόνωσης | ≥ 5000 MOhm | |
| Αντίσταση επαφής | Εξωτερικός αγωγός | ≤ 2,0mOhm |
| Κεντρικός οδηγός | ≤0,5mOhm | |
| Επικαιροποιημένη αναφορά | ≤ 1.3 | |

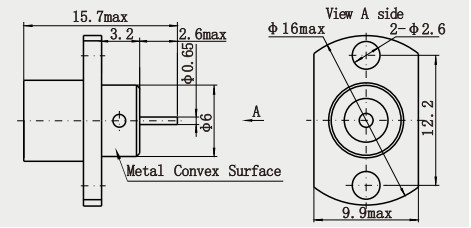

Λεπτομέρειες για το προϊόν
| Υλικό και μηχανικά χαρακτηριστικά | |||
| Κεντρικός διευθυντής | Άντρας/Συσκευή | Άλλες χημικές ουσίες | Χρυσόπετρα |
| Γυναίκα/Σοκτ | Χάλκινο Sn-P | Χρυσόπετρα | |
| Επαφή ανθεκτικότητας | Χάλκινο βηρύλιο | Πλακέτα νικελίου | |
| Κέλυφος / Σώμα | Κάλκυρα, από ανοξείδωτο χάλυβα | Πλακέτα νικελίου | |
| Εξαρτήματα | ΠΤΦΕ | ||
| Δαχτυλίδι σφράγισης | Καουτσούκ σιλικόνης | ||
| Δυνατότητα | 500 κύκλοι | ||
| Συμμόρφωση με το RoHS | - Ναι, ναι. |
| Κύκλοι ζευγαρώσεως | 500 κύκλοι |
| Διατήρηση επαφών | 10N min |
| Διατήρηση καλωδίων | 100N min |
| Δύναμη ζευγαρώματος | 0.6N μέγιστο |
| Δύναμη αποσύνδεσης | 0.6 N μέγιστο |
Περιβαλλοντική προδιαγραφή:
| Θερμοκρασία λειτουργίας | -55 έως +155 βαθμούς C |
| Αξιολόγηση ιδιωτικής ιδιοκτησίας (συνδεδεμένη) | Διάκριση IP64 |
Χαρακτηριστικά:
1Δυνατότητα: Μεγάλη μηχανική διάρκεια ζωής, γενικά μπορεί να αντέξει τουλάχιστον 500 φορές τον αριθμό των συνδέσεων και αποσυνδέσεων, ορισμένα προϊόντα υψηλής ποιότητας με μεγαλύτερη αντοχή.
2Ο συνδετήρας BMA είναι ένας μικροσκοπικός συνδετήρας που μπορεί να σπρώξει, μικρού μεγέθους, κατάλληλος για εξοπλισμό με περιορισμένο χώρο.
Προσαρμοστικότητα στο περιβάλλον
3- εύρος θερμοκρασιών: ικανή να λειτουργεί σε ευρύ εύρος θερμοκρασιών, συνήθως -55°C έως +125°C, ή ακόμη ευρύτερο εύρος θερμοκρασιών, μπορεί να προσαρμοστεί σε διάφορες σκληρές περιβαλλοντικές συνθήκες.
4. Αντίσταση σε δονήσεις και σοκ: καλή αντίσταση σε δονήσεις και σοκ, σε σοβαρές συνθήκες δονήσεων και ακραίων θερμοκρασιών, μπορεί να διατηρήσει σταθερή απόδοση σύνδεσης,κατάλληλο για αεροδιαστημικές χρήσεις, και άλλους τομείς.
Εφαρμογή:
1. Εργαλεία δοκιμής και μέτρησης: Συνήθως χρησιμοποιούνται για τη σύνδεση εργαλείων δοκιμής και εξοπλισμού υπό δοκιμή, όπως αναλυτές δικτύων διανυσμάτων, αναλυτές φάσματος, γεννήτριες σήματος κ.λπ.Σε αυτούς τους εξοπλισμούς δοκιμών και μετρήσεων, οι γυναικείες συνδέσεις μικροκασέτας BMA μπορούν να παρέχουν ακριβή σύνδεση σήματος για να εξασφαλίσουν την ακρίβεια και την αξιοπιστία των αποτελεσμάτων των δοκιμών.
2Άλλα πεδία: Έχει επίσης ευρύ φάσμα εφαρμογών σε ορισμένες μικροσκοπικές ηλεκτρονικές συσκευές και εξαρτήματα μικροκυμάτων.Φίλτρα και άλλες συσκευές μικροκυμάτωνΧρησιμοποιούνται για τη σύνδεση διαφόρων κυκλωμάτων για την επεξεργασία και τη μετάδοση σημάτων μικροκυμάτων.
Σημείωση:
Έχουμε πάνω από 10.000 είδη προϊόντων διασύνδεσης (((BNC,TNC,MCX,MMCX,SMA,SSMA,SMB,SSMB,BMA,SBMA,SMC,SC,SMP,SSMP ect.), Αν ο συνδετήρας που χρησιμοποιείτε δεν βρέθηκε,Παρακαλώ επικοινωνήστε μαζί μας με τα στοιχεία σας.
