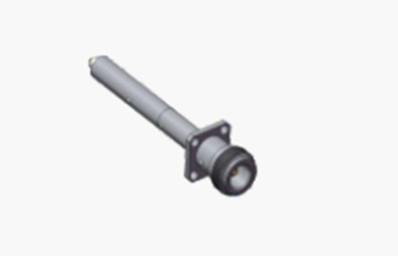

N Δυναμικό φλάντζης RF κοαξιώδης σύνδεσμος 4 τρυπών με μακρά μικροστοιχία
|
Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
Λεπτομερής Περιγραφή Προϊόντος
| Ονομασία προϊόντος: | Τύπος RF ομοαξονικό Conector Ν | Επικάλυψη: | Χρυσόπετρα/ Νικελωμένη |
|---|---|---|---|
| Αντίσταση: | 50Ω | Πεδίο συχνότητας: | DC~11GHz |
| Σχήμα: | Ειδικότερα: | Φύλο: | Γυναικεία |
N Δυναμικό φλάντζης RF κοαξιώδης σύνδεσμος 4 τρυπών με μακρά μικροστοιχία
Οι σύνδεσμοι τύπου N είναι συσπειρωμένες, ομοαξονικές συσκευές ζεύξης γνωστές για την εξαιρετική αντοχή τους στις δονήσεις και τις ανώτερες ηλεκτρικές τους επιδόσεις.Μπορούν να διαχειρίζονται συχνότητες έως 18 GHz και είναι συμβατές με μια σειρά από καλώδια ραδιοσυχνοτήτωνΟι συνδετήρες αυτοί χρησιμοποιούνται ευρέως σε τομείς όπως η αεροπορία, η αεροδιαστημική, τα συστήματα ραντάρ, οι τεχνολογίες μικροκυμάτων και ψηφιακών επικοινωνιών, καθώς και οι εξοπλισμοί δοκιμών και μετρήσεων.Παρέχουμε εξατομικευμένες επιλογές προσαρμογής για συνδέσμους τύπου N για να ανταποκριθούμε με ακρίβεια στις μοναδικές ανάγκες των πελατών μας.
Προδιαγραφές
Σημείωση:Τα συγκεκριμένα στοιχεία του μοντέλου βασίζονται στα στοιχεία του δελτίου προδιαγραφών του προϊόντος.
| Ηλεκτρικά χαρακτηριστικά | ||
| Αντίσταση | 50Ω | |
| Πεδίο συχνότητας | Συνεχή ~ 11GHz ((Max.18GHz) | |
| Διορισμένη τάση | 1000VRMS* ((Max.Επίπεδο της θάλασσας) | |
| Δηλεκτρικά Αντίσταση τάσης | 1500VRMS* (μέγιστη στάθμη της θάλασσας) | |
| Αντίσταση μόνωσης | ≥ 5000MΩ | |
| Κεντρική αντίσταση | Εξωτερικός αγωγός | ≤ 0,5mΩ |
| Κεντρικός οδηγός | ≤ 1,5mΩ | |
| VSWR | ≤ 1.3 | |
| Υλικό και μηχανικά χαρακτηριστικά | ||
| Κεντρικός διευθυντής | Άντρας | Κάλβουνο, επιχρυσωμένο |
| Γυναικεία | Φωσφόρος Χαλκός, επιχρυσωμένο | |
| Ανθεκτική επαφή | Φωσφόρος Χάλκινος | Πλαστικές με νικέλιο Παθητικές |
| Κέλυφος / Σώμα | Άξονα από χαλκό | Χρυσό επιχρυσωμένο Παθητικοποίηση |
| Κρεμάστρα καλωδίου | Άλλες χημικές ουσίες | Πλακέτα νικελίου |
| Απομονωτής | ΠΤΦΕ | |
| Σφραγίδες | Καουτσούκ σιλικόνης | |
| Δυνατότητα | 500 κύκλοι | |

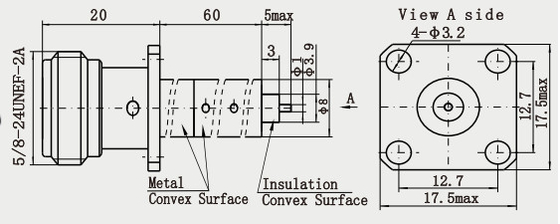

Λεπτομερές σχέδιο
Χαρακτηριστικά:
1. Μεταφορά ευρείας ζώνης: υποστηρίζει ένα ευρύ φάσμα συχνοτήτων σήματος, που κυμαίνεται από 0 έως 11 GHz, και ο ενισχυμένος τύπος μπορεί ακόμη να καλύψει έως και 18 GHz.Αυτό το καθιστά ικανό να ανταποκρίνεται στις ανάγκες ενός ευρέος φάσματος εφαρμογών RF.
2- Μικρή απώλεια: Η χρήση υλικών υψηλής ποιότητας και ακριβής διαδικασίας κατασκευής παράγει πολύ μικρή απώλεια κατά τη μετάδοση σήματος,που συμβάλλει στη βελτίωση της αποτελεσματικότητας και της ποιότητας της μετάδοσης σήματος.
Εφαρμογές:
Διαρθρωτικό σχεδιασμό
Επικοινωνία με νήματα: υιοθέτηση της μεθόδου με νήματα για την επίτευξη ταχείας και αξιόπιστης σύνδεσης,Αυτό το είδος της σύνδεσης κάνει τον συνδετήρα να διατηρήσει σταθερή σύνδεση ακόμη και κάτω από το περιβάλλον δονήσεων ή σοκ, το οποίο είναι κατάλληλο για κάθε είδους περιστάσεις που απαιτούν συχνή σύζευξη και αποσύνδεση ή χρήση σε σκληρά περιβάλλοντα.
Συστατικά: αποτελούνται κυρίως από εξωτερικό αγωγό, εσωτερικό αγωγό, μονωτήρα και μηχανισμό κλειδώματος και άλλα μέρη.με καλή ηλεκτρική αγωγιμότητα και μηχανική αντοχή, μπορεί επίσης να διαδραματίσει ρόλο στη στερέωση και την προστασία των εσωτερικών μερών. Ο εσωτερικός αγωγός είναι επίσης κατασκευασμένος από μεταλλικά υλικά,και ο εξωτερικός αγωγός μαζί αποτελούν ένα κανάλι μετάδοσης σήματος, ο σχεδιασμός πρέπει να διασφαλίζει ότι η μετάδοση σήματος χαμηλής απώλειας και υψηλής απόδοσης.για να αποφευχθεί η συντόμευση του σήματοςΟ μονωτής βρίσκεται μεταξύ του εσωτερικού και του εξωτερικού αγωγού και χρησιμοποιείται για την απομόνωση των δύο και την πρόληψη βραχυκυκλώματος του σήματος.Τα υλικά που χρησιμοποιούνται είναι συνήθως εκείνα με σταθερές διηλεκτρικές σταθερές και καλή αντοχή στη θερμοκρασίαΟ μηχανισμός κλειδώματος περιστρέφεται και κλειδώνεται για την επίτευξη σταθερής σύνδεσης.
Καταλόγος προϊόντων:
| Διορθωτής ραδιοκυμάτων |
| Συγκροτήματα καλωδίων ραδιοσυχνοτήτων |
| Ερμητικές σφραγίδες από γυαλί σε μέταλλο |
| Συνδετήρας σειράς J30J |
| Επικοινωνιακές αρθρώσεις μικροκυμάτων |
| Οδηγός κυμάτων προς το κοαξιακό προσαρμογέα |
| Σύνδεσμος RF SMA/SSMA |
| Συνεργαστής ραδιοσυχνοτήτων SMP/SSMP |
| MCX/MMCX RF σύνδεσμος |
| Συνδετήρας TNC RF |
| Δικτυακό ρεύμα |
| Συνδέτες χιλιοστών κυμάτων (σ.σ. 2,4 mm, 2,92 mm) |
Συσκευή και παράδοση:
* Καρτόνι τυπικής εξαγωγής
* Σύμφωνα με τις απαιτήσεις των πελατών
Σημείωση:
Έχουμε πάνω από 10.000 είδηΤύπος N Συνδετήρας, εάν δεν βρεθεί ο συνδετήρας που χρησιμοποιείτε, παρακαλούμε επικοινωνήστε μαζί μας με τα στοιχεία σαςΕίναι....
