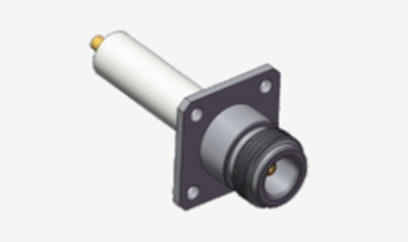

N Δυναμικό RF Κοακσιακό Συνδετήρα 4 τρύπες Φλάντζη με μακρά μικροστοιχία
|
Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
Λεπτομερής Περιγραφή Προϊόντος
| Ονομασία προϊόντος: | Τύπος RF ομοαξονικό Conector Ν | Επικάλυψη: | Χρυσόπετρα/ Νικελωμένη |
|---|---|---|---|
| Αντίσταση: | 50Ω | Πεδίο συχνότητας: | DC~11GHz |
| Σχήμα: | N-KFD507 | Φύλο: | Γυναικεία |
N Δυναμικό RF Κοακσιακό Συνδετήρα 4 τρύπες Φλάντζη με μακρά μικροστοιχία
Οι σύνδεσμοι τύπου N είναι συρρικνωμένοι ομοαξονικοί σύνδεσμοι που είναι γνωστοί για την εξαιρετική αντοχή τους στις δονήσεις και τις εξαιρετικές ηλεκτρικές τους ιδιότητες, υποστηρίζοντας συνήθως συχνότητες έως 11GHz.Οι εξελιγμένες συνδέσεις τύπου N μας επεκτείνουν αυτή την ικανότητα στα 18GHz.Οι συνδέσεις αυτές είναι εξαιρετικά προσαρμόσιμες και συμβατές με ένα ευρύ φάσμα τύπων καλωδίων ραδιοσυχνοτήτων, καθιστώντας τις απαραίτητες σε βιομηχανίες όπως η αεροπορία, η αεροδιαστημική βιομηχανία, τα συστήματα ραντάρ,επικοινωνίες μικροκυμάτωνΠαρέχουμε υπηρεσίες εξατομίκευσης για διάφορους συνδέσμους και προσαρμογείς τύπου N για να ανταποκριθούμε στις ειδικές ανάγκες των πελατών,που προσφέρουν διαμορφώσεις ευθείας και ορθογώνιας διαμόρφωσης, καθώς και επιλογές τοποθέτησης φλάντζας και τοποθέτησης διαφράγματος.
Προδιαγραφές
Σημείωση:Τα συγκεκριμένα στοιχεία του μοντέλου βασίζονται στα στοιχεία του δελτίου προδιαγραφών του προϊόντος.
| Ηλεκτρικά χαρακτηριστικά | ||
| Αντίσταση | 50Ω | |
| Πεδίο συχνότητας | Συνεχή ~ 11GHz ((Max.18GHz) | |
| Διορισμένη τάση | 1000VRMS* ((Max.Επίπεδο της θάλασσας) | |
| Δηλεκτρικά Αντίσταση τάσης | 1500VRMS* (μέγιστη στάθμη της θάλασσας) | |
| Αντίσταση μόνωσης | ≥ 5000MΩ | |
| Κεντρική αντίσταση | Εξωτερικός αγωγός | ≤ 0,5mΩ |
| Κεντρικός οδηγός | ≤ 1,5mΩ | |
| VSWR | ≤ 1.3 | |
| Υλικό και μηχανικά χαρακτηριστικά | ||
| Κεντρικός διευθυντής | Άντρας | Κάλβουνο, επιχρυσωμένο |
| Γυναικεία | Φωσφόρος Χαλκός, επιχρυσωμένο | |
| Ανθεκτική επαφή | Φωσφόρος Χάλκινος | Πλαστικές με νικέλιο Παθητικές |
| Κέλυφος / Σώμα | Άξονα από χαλκό | Χρυσό επιχρυσωμένο Παθητικοποίηση |
| Κρεμάστρα καλωδίου | Άλλες χημικές ουσίες | Πλακέτα νικελίου |
| Σφραγίδες | Καουτσούκ σιλικόνης | |
| Απομονωτής | ΠΤΦΕ | |
| Δυνατότητα | 500 κύκλοι | |

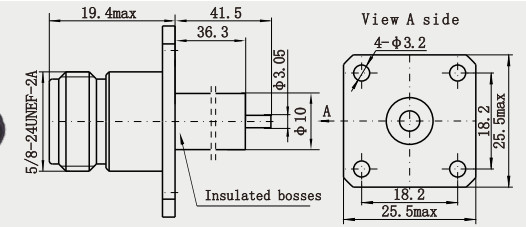

Λεπτομερές σχέδιο
Χαρακτηριστικά:
1. Υψηλή προστασία: το κέλυφος είναι συνήθως κατασκευασμένο από μεταλλικό υλικό με καλή ηλεκτρομαγνητική προστασία,που μπορούν να αποτρέψουν αποτελεσματικά την επίδραση εξωτερικών ηλεκτρομαγνητικών παρεμβολών στην μετάδοση σήματος.
2. Ισχυρή αντοχή: μετά από ειδική επεξεργασία και δοκιμή, μπορεί να λειτουργήσει σταθερά σε σκληρές περιβαλλοντικές συνθήκες (όπως υψηλή θερμοκρασία, χαμηλή θερμοκρασία, υγρασία, κλπ.).) και έχει μακρά διάρκεια ζωής.
Εφαρμογές:
1- χαμηλή απώλεια: η χρήση υλικών υψηλής ποιότητας και ακριβής διαδικασίας κατασκευής, η απώλεια που παράγεται στη διαδικασία μετάδοσης σήματος είναι εξαιρετικά χαμηλή,που συμβάλλει στη βελτίωση της αποτελεσματικότητας και της ποιότητας της μετάδοσης σήματος.
2. Υψηλή προστασία: το κέλυφος είναι συνήθως κατασκευασμένο από μεταλλικό υλικό με καλή ηλεκτρομαγνητική προστασία,που μπορούν να αποτρέψουν αποτελεσματικά την επίδραση εξωτερικών ηλεκτρομαγνητικών παρεμβολών στην μετάδοση σήματος.
3. Ισχυρή αντοχή: Μετά από ειδική επεξεργασία και δοκιμή, μπορεί να λειτουργήσει σταθερά υπό σκληρές περιβαλλοντικές συνθήκες (όπως υψηλή θερμοκρασία, χαμηλή θερμοκρασία, υγρασία, κλπ.).) και έχει μακρά διάρκεια ζωής.
Καταλόγος προϊόντων:
| Διορθωτής ραδιοκυμάτων |
| Συγκροτήματα καλωδίων ραδιοσυχνοτήτων |
| Σύνδεσμος RF SMA/SSMA |
| Συνδετήρας σειράς J30J |
| Επικοινωνιακές αρθρώσεις μικροκυμάτων |
| Οδηγός κυμάτων προς το κοαξιακό προσαρμογέα |
| MCX/MMCX RF σύνδεσμος |
| Συνεργαστής ραδιοσυχνοτήτων SMP/SSMP |
| Ερμητικές σφραγίδες από γυαλί σε μέταλλο |
| Συνδετήρας TNC RF |
| Δικτυακό ρεύμα |
| Συνδέτες χιλιοστών κυμάτων (σ.σ. 2,4 mm, 2,92 mm) |
Συσκευή και παράδοση:
* Καρτόνι τυπικής εξαγωγής
* Σύμφωνα με τις απαιτήσεις των πελατών
Σημείωση:
Έχουμε πάνω από 10.000 είδηΤύπος N Συνδετήρας, εάν δεν βρεθεί ο συνδετήρας που χρησιμοποιείτε, παρακαλούμε επικοινωνήστε μαζί μας με τα στοιχεία σαςΕίναι....
