N Γυναικεία διάφραξη RF κοαξιώδης σύνδεσμος υψηλής απόδοσης για την επικοινωνία
|
Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
Λεπτομερής Περιγραφή Προϊόντος
| Ονομασία προϊόντος: | Τύπος RF ομοαξονικό Conector Ν | Επικάλυψη: | Χρυσόπετρα/ Νικελωμένη |
|---|---|---|---|
| Αντίσταση: | 50Ω | Πεδίο συχνότητας: | DC~11GHz |
| Φύλο: | Γυναικεία | Σφραγίδα: | Καουτσούκ σιλικόνης |
| Δυνατότητα: | 500 κύκλοι | Στυλ σώματος: | Καθαρός. |
N Γυναικεία διάφραξη RF κοαξιώδης σύνδεσμος υψηλής απόδοσης για την επικοινωνία
Οι σύνδεσμοι τύπου N είναι ομοαξονικοί σύνδεσμοι με συρρέουσα ζεύξη, γνωστοί για τις εξαιρετικές ικανότητές τους κατά των δονήσεων και τις ηλεκτρικές τους ιδιότητες, που συνήθως υποστηρίζουν ένα εύρος συχνοτήτων έως και 11 GHz.Οι προηγμένες συνδέσεις μας επεκτείνουν αυτό το εύρος σε 18 GHz.Είναι κατάλληλα για διάφορους τύπους καλωδίων ραδιοσυχνοτήτων και χρησιμοποιούνται συνήθως σε τομείς όπως η αεροπορία, η αεροδιαστημική, το ραντάρ, τα μικροκυμάτων και οι ψηφιακές επικοινωνίες, τα όργανα δοκιμών και μετρήσεων,μεταξύ άλλωνΠροσφέρουμε υπηρεσίες εξατομίκευσης για διαφορετικούς συνδέσμους τύπου N και προσαρμογείς για να ανταποκριθούν στις ειδικές απαιτήσεις των πελατών, συμπεριλαμβανομένων των ευθείων ή ορθογώνιων διαμορφώσεων,Επιλογές για τοποθέτηση φλάντζας ή διαφράγματος.
Προδιαγραφές
Σημείωση:Τα συγκεκριμένα στοιχεία του μοντέλου βασίζονται στα στοιχεία του δελτίου προδιαγραφών του προϊόντος.
| Ηλεκτρικά χαρακτηριστικά | ||
| Αντίσταση | 50Ω | |
| Πεδίο συχνότητας | Συνεχή ~ 11GHz ((Max.18GHz) | |
| Διορισμένη τάση | 1000VRMS* ((Max.Επίπεδο της θάλασσας) | |
| Δηλεκτρικά Αντίσταση τάσης | 1500VRMS* (μέγιστη στάθμη της θάλασσας) | |
| Αντίσταση μόνωσης | ≥ 5000MΩ | |
| Κεντρική αντίσταση | Εξωτερικός αγωγός | ≤ 0,5mΩ |
| Κεντρικός οδηγός | ≤ 1,5mΩ | |
| VSWR | ≤ 1.3 | |

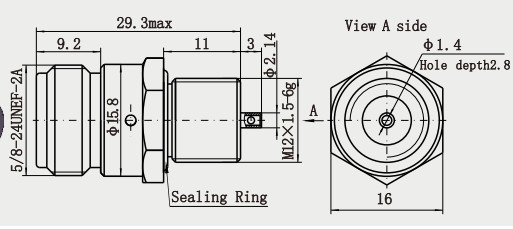

Λεπτομερές σχέδιο
| Υλικό και μηχανικά χαρακτηριστικά | ||
| Κεντρικός διευθυντής | Άντρας | Κάλβουνο, επιχρυσωμένο |
| Γυναικεία | Φωσφόρος Χαλκός, επιχρυσωμένο | |
| Ανθεκτική επαφή | Φωσφόρος Χάλκινος | Πλαστικές με νικέλιο Παθητικές |
| Κέλυφος / Σώμα | Άξονα από χαλκό | Χρυσό επιχρυσωμένο Παθητικοποίηση |
| Κρεμάστρα καλωδίου | Άλλες χημικές ουσίες | Πλακέτα νικελίου |
| Απομονωτής | ΠΤΦΕ | |
| Σφραγίδες | Καουτσούκ σιλικόνης | |
| Δυνατότητα | 500 κύκλοι | |
Χαρακτηριστικά:
1- χαμηλή απώλεια: η χρήση υλικών υψηλής ποιότητας και ακριβής διαδικασίας κατασκευής, η απώλεια που παράγεται στη διαδικασία μετάδοσης σήματος είναι εξαιρετικά χαμηλή,που συμβάλλει στη βελτίωση της αποτελεσματικότητας και της ποιότητας της μετάδοσης σήματος.
2. Υψηλή προστασία: το κέλυφος είναι συνήθως κατασκευασμένο από μεταλλικό υλικό με καλή ηλεκτρομαγνητική προστασία,που μπορούν να αποτρέψουν αποτελεσματικά την επίδραση εξωτερικών ηλεκτρομαγνητικών παρεμβολών στην μετάδοση σήματος.
3. Ισχυρή αντοχή: Μετά από ειδική επεξεργασία και δοκιμή, μπορεί να λειτουργήσει σταθερά υπό σκληρές περιβαλλοντικές συνθήκες (όπως υψηλή θερμοκρασία, χαμηλή θερμοκρασία, υγρασία, κλπ.).) και έχει μακρά διάρκεια ζωής.
4Καλή συμβατότητα: συμβατό με πολλά είδη καλωδίων, συμπεριλαμβανομένων των ημι-κατακάμπτων καλωδίων και των ευέλικτων καλωδίων, κλπ., γεγονός που το καθιστά ευρύτερα εφαρμοστέο σε πρακτικές εφαρμογές.
Εφαρμογές:
1- χαμηλή απώλεια: η χρήση υλικών υψηλής ποιότητας και ακριβής διαδικασίας κατασκευής, η απώλεια που παράγεται στη διαδικασία μετάδοσης σήματος είναι εξαιρετικά χαμηλή,που συμβάλλει στη βελτίωση της αποτελεσματικότητας και της ποιότητας της μετάδοσης σήματος.
2. Υψηλή προστασία: το κέλυφος είναι συνήθως κατασκευασμένο από μεταλλικό υλικό με καλή ηλεκτρομαγνητική προστασία,που μπορούν να αποτρέψουν αποτελεσματικά την επίδραση εξωτερικών ηλεκτρομαγνητικών παρεμβολών στην μετάδοση σήματος.
3. Υψηλή αντοχή: Μετά από ειδική επεξεργασία και δοκιμή, μπορεί να λειτουργήσει σταθερά σε σκληρές περιβαλλοντικές συνθήκες (όπως υψηλή θερμοκρασία, χαμηλή θερμοκρασία, υγρασία κλπ.) και έχει μακρά διάρκεια ζωής.
4. Συμβατότητα: Συμβατό με πολλούς τύπους καλωδίων, συμπεριλαμβανομένων των ημι-καταστροφικών καλωδίων και των ευέλικτων καλωδίων, κλπ., γεγονός που το καθιστά ευρύτερα εφαρμοστέο σε πρακτικές εφαρμογές.
Καταλόγος προϊόντων:
| Διορθωτής ραδιοκυμάτων |
| Συγκροτήματα καλωδίων ραδιοσυχνοτήτων |
| Ερμητικές σφραγίδες από γυαλί σε μέταλλο |
| Συνδετήρας σειράς J30J |
| MCX/MMCX RF σύνδεσμος |
| Οδηγός κυμάτων σε κοακσιακό προσαρμογέα |
| Συνδετήρας TNC RF |
| Συνεργαστής ραδιοσυχνοτήτων SMP/SSMP |
| Σύνδεσμος RF SMA/SSMA |
| Επικοινωνιακές αρθρώσεις μικροκυμάτων |
| Δικτυακό ρεύμα |
| Συνδετήρας RF BNC |
Συσκευή και παράδοση:
* Καρτόνι τυπικής εξαγωγής
* Σύμφωνα με τις απαιτήσεις των πελατών
Σημείωση:
Έχουμε πάνω από 10.000 είδηΤύπος N Συνδετήρας, εάν δεν βρεθεί ο συνδετήρας που χρησιμοποιείτε, παρακαλούμε επικοινωνήστε μαζί μας με τα στοιχεία σαςΕίναι.
