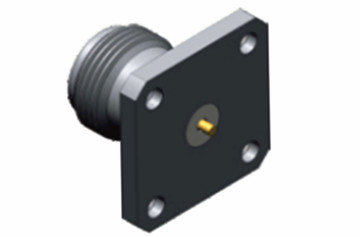

4 τρύπες Φλάντζης Ν σειράς Γυναικεία ραδιοσυχνοποιητική κοακσιακή για εφαρμογές επικοινωνίας
|
Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
Λεπτομερής Περιγραφή Προϊόντος
| Ονομασία προϊόντος: | Τύπος RF ομοαξονικό Conector Ν | Επικάλυψη: | Χρυσόπετρα/ Νικελωμένη |
|---|---|---|---|
| Αντίσταση: | 50Ω | Πεδίο συχνότητας: | DC~11GHz |
| Σχήμα: | Ειδικότερα, τα μέτρα που προβλέπονται στο παράρτημα I του κανονισμού (ΕΚ) αριθ. 765/2008 πρέπει να λ | Φύλο: | Γυναικεία |
| Αντίσταση μόνωσης: | ≥ 500MΩ | Vswr: | ≤ 1.3 |
4 τρύπες Φλάντζης Ν σειράς Γυναικεία ραδιοσυχνοποιητική κοακσιακή για εφαρμογές επικοινωνίας
Οι σύνδεσμοι τύπου N ανήκουν στους συσσωρευτικούς ομοαξικούς συνδετήρες, διαθέτουν εξαιρετική ικανότητα αντι-δονήσεων και ηλεκτρικά χαρακτηριστικά.αλλά μπορούμε επίσης να προσφέρουμε προϊόντα με ένα εκτεταμένο εύρος συχνοτήτων έως και 18GHzΟι συνδετήρες αυτοί είναι συμβατοί με διάφορους τύπους καλωδίων RF και χρησιμοποιούνται ευρέως σε τομείς όπως η αεροπορία, η αεροδιαστημική, το ραντάρ, τα μικροκύματα και οι ψηφιακές επικοινωνίες.καθώς και όργανα δοκιμών και μετρήσεωνΠαρέχουμε εξατομικευμένες υπηρεσίες για διάφορους τύπους N συνδέσεων και προσαρμογών σύμφωνα με τις ειδικές απαιτήσεις των πελατών, συμπεριλαμβανομένων των τύπων ευθείας ή δεξιάς γωνίας,Επιλογές για τοποθέτηση φλάντζας ή διαφράγματος.
Προδιαγραφές
Σημείωση:Τα συγκεκριμένα στοιχεία του μοντέλου βασίζονται στα στοιχεία του δελτίου προδιαγραφών του προϊόντος.
| Ηλεκτρικά χαρακτηριστικά | ||
| Αντίσταση | 50Ω | |
| Πεδίο συχνότητας | Συνεχή ~ 11GHz ((Max.18GHz) | |
| Διορισμένη τάση | 1000VRMS* ((Max.Επίπεδο της θάλασσας) | |
| Δηλεκτρικά Αντίσταση τάσης | 1500VRMS* (μέγιστη στάθμη της θάλασσας) | |
| Αντίσταση μόνωσης | ≥ 5000MΩ | |
| Κεντρική αντίσταση | Εξωτερικός αγωγός | ≤ 0,5mΩ |
| Κεντρικός οδηγός | ≤ 1,5mΩ | |
| VSWR | ≤ 1.3 | |
| Υλικό και μηχανικά χαρακτηριστικά | ||
| Κεντρικός διευθυντής | Άντρας | Μπράουνς,
Πλακέτα νικελίου |
| Γυναικεία | Φωσφόρος Μπρούντζος,
Πλακέτα νικελίου |
|
| Ανθεκτική επαφή | Φωσφόρος Χάλκινος | Πλακέτα νικελίου |
| Κέλυφος / Σώμα | Άξονα από χαλκό |
Πλακέτα νικελίου |
| Κρεμάστρα καλωδίου | Άλλες χημικές ουσίες | Πλακέτα νικελίου |
| Απομονωτής | ΠΤΦΕ | |
| Σφραγίδες | Καουτσούκ σιλικόνης | |
| Δυνατότητα | 500 κύκλοι | |

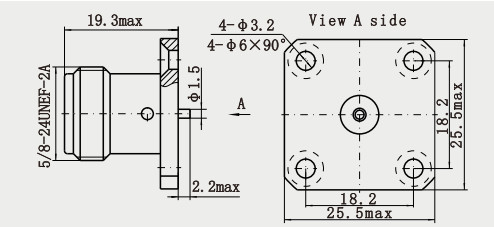

Λεπτομερές σχέδιο
Χαρακτηριστικά:
1. Επικοινωνία με νήματα: Αυτό είναι το πιο εμφανές εξωτερικό χαρακτηριστικό των συνδέσεων τύπου N,που έχουν ίνες για την επίτευξη σταθερής και αξιόπιστης ηλεκτρικής σύνδεσης με περιστροφή των ίνων στην πρίζα και την πρίζα. Αυτός ο τύπος σύνδεσης δεν είναι μόνο ισχυρός, αλλά και εύκολο να χειριστεί και μπορεί να συνδέεται και να αποσυνδέεται γρήγορα,που το καθιστά κατάλληλο για σενάρια που απαιτούν συχνές συνδέσεις και αποσυνδέσεις.
2. Διαφορετικά σχήματα και μέθοδοι τερματισμού: Υπάρχουν διάφορα σχήματα, όπως ορθό ή ορθογώνιο τύπο, τύπος φλάντζης 4 τρυπών, τύπος πιέσεως, τύπος διαφράγματος, τύπος πάνελ 2 τρυπών, τύπος πάνελ 4 τρυπών,ή τύπου μη φόρτωσηςΟι μέθοδοι τερματισμού είναι επίσης πιο άφθονες, συμπεριλαμβανομένων των snap-in / weld, snap-in / weld (στατική επαφή), crimp / weld, field replaceable type, welded type ή weld / weld.
Εφαρμογές:
1Σύστημα καλωδιακής τηλεόρασης: Στο δίκτυο καλωδιακής τηλεόρασης, οι N συνδετήρες χρησιμοποιούνται συνήθως για τη σύνδεση ομοαξονικών καλωδίων και διαφόρων εξοπλισμού, όπως TV set-top boxes, front-end ενισχυτές, διανομείς κλάδων κλπ.Οι συνδετήρες 75Ω N χρησιμοποιούνται συνήθως στο σύστημα καλωδιακής τηλεόρασης, η οποία μπορεί να εξασφαλίσει υψηλής ποιότητας μετάδοση των σημάτων βίντεο και να μειώσει την στρέβλωση και τις παρεμβολές του σήματος.
2Ραδιοφωνικός και τηλεοπτικός πομπός: Στον εξοπλισμό πομπός του ραδιοφωνικού και τηλεοπτικού πομπός, χρησιμοποιείται σύνδεσμος τύπου N για τη σύνδεση του πομπός, του συντονιστή κεραίας, του συνδετήρα, του συνδετήρα του κινητήρα, του συνδετήρα του κινητήρα και του συνδετήρα του κινητήρα.τροφοδότης και άλλα εξαρτήματα για τη μετάδοση σημάτων ραδιοσυχνοτήτων στην κεραία πομπός για την πραγματοποίηση της μετάδοσης ραδιοφωνικών και τηλεοπτικών προγραμμάτωνΗ καλή ηλεκτρική του απόδοση και η μηχανική του σταθερότητα μπορούν να εξασφαλίσουν την αξιόπιστη λειτουργία του εξοπλισμού μετάδοσης και την σταθερή μετάδοση των σημάτων.
Καταλόγος προϊόντων:
| Διορθωτής ραδιοκυμάτων |
| Συγκροτήματα καλωδίων ραδιοσυχνοτήτων |
| Ερμητικές σφραγίδες από γυαλί σε μέταλλο |
| Συνδετήρας σειράς J30J |
| Επικοινωνιακές αρθρώσεις μικροκυμάτων |
| Οδηγός κυμάτων σε κοακσιακό προσαρμογέα |
| Σύνδεσμος RF SMA/SSMA |
| Συνεργαστής ραδιοσυχνοτήτων SMP/SSMP |
| MCX/MMCX RF σύνδεσμος |
| Συνδετήρας TNC RF |
| Δικτυακό ρεύμα |
| Συνδετήρας BNC RF Συνδετήρες χιλιοστών κυμάτων (με 2,4 mm, 2,92 mm) |
Συσκευή και παράδοση:
* Καρτόνι τυπικής εξαγωγής
* Σύμφωνα με τις απαιτήσεις των πελατών
Σημείωση:
Έχουμε πάνω από 10.000 είδηΤύπος N Συνδετήρας, εάν δεν βρεθεί ο συνδετήρας που χρησιμοποιείτε, παρακαλούμε επικοινωνήστε μαζί μας με τα στοιχεία σαςΕίναι....
