N Γυναικεία αδιάβροχη 4-τρύπα ακτινοβολία ακτινοβολία ακτινοβολία κοαξιώδης σύνδεσμος με μικροστοιχεία

N Female Waterproof 4-hole Flange RF Coaxial Connector with Microstrip
N Female Waterproof 4-hole Flange RF Coaxial Connector with Microstrip N Female Waterproof 4-hole Flange RF Coaxial Connector with Microstrip

Μεγάλες Εικόνας :  N Γυναικεία αδιάβροχη 4-τρύπα ακτινοβολία ακτινοβολία ακτινοβολία κοαξιώδης σύνδεσμος με μικροστοιχεία Καλύτερη τιμή

Λεπτομέρειες:
Τόπος καταγωγής: Κίνα
Μάρκα: ELT (Elite)
Πιστοποίηση: ISO-9001-2015
Αριθμό μοντέλου: Ειδικότερα, οι διατάξεις του παρόντος κανονισμού ισχύουν για:
Πληρωμής & Αποστολής Όροι:
Ποσότητα παραγγελίας min: 100 κομμάτια
Τιμή: Διαπραγματεύσιμος
Συσκευασία λεπτομέρειες: Καρτόνι τυπικής εξαγωγής
Χρόνος παράδοσης: Εντός 5-7 εργάσιμων ημερών (για αποθέματα)
Όροι πληρωμής: T/T, L/C, Western Union
Δυνατότητα προσφοράς: 1,000, 000 τεμάχια ανά μήνα
Λεπτομερής Περιγραφή Προϊόντος
Ονομασία προϊόντος: Τύπος RF ομοαξονικό Conector Ν Επικάλυψη: Χρυσόπετρα/ Νικελωμένη
Αντίσταση: 50Ω Πεδίο συχνότητας: DC~11GHz
Σχήμα: N-KYB2 Φύλο: Γυναικεία
Υλικό: χάλκινο Απομονωτής: ΠΤΦΕ
Δυνατότητα: 500 κύκλοι Όνομα προϊόντος: Ομοαξονικός συνδετήρας τύπων RF Ν
Επισημαίνω:

N Γυναικεία αδιάβροχη ραδιοφωνική σύνδεση

,

4 τρύπες φλάντζης RF κοακσιαλής σύνδεσης

,

Ομοαξονικός προσαρμογέας μικροταινίας RF

Θηλυκός αδιάβροχος σύνδεσμος ομοαξονικού RF τύπου Ν με 4 οπές και μικρολωρίδα

Οι σύνδεσμοι τύπου Ν είναι ομοαξονικοί σύνδεσμοι με σπειροειδή σύζευξη, που διαθέτουν καλή ικανότητα κατά των κραδασμών και ηλεκτρικά χαρακτηριστικά. Το εύρος συχνοτήτων ισχύει έως 18GHz. Μπορούν να χρησιμοποιηθούν με διαφορετικούς τύπους καλωδίων RF και εφαρμόζονται ευρέως στην αεροπορία, την αεροδιαστημική, το ραντάρ, τις μικροκυματικές και ψηφιακές επικοινωνίες, τα όργανα δοκιμών και μέτρησης, κ.λπ. Προσφέρουμε υπηρεσίες προσαρμογής για διάφορους συνδέσμους τύπου Ν για να καλύψουμε τις ειδικές απαιτήσεις των πελατών.



Προδιαγραφή

Σημείωση: Τα συγκεκριμένα δεδομένα του μοντέλου βασίζονται στα δεδομένα του φύλλου προδιαγραφών του προϊόντος.

Ηλεκτρικά Χαρακτηριστικά
Αντίσταση 50Ω
Εύρος Συχνοτήτων DC~11GHz(Μέγ.18GHz)
Ονομαστική Τάση 1000VRMS*(Μέγ.Επίπεδο Θάλασσας)
Αντοχή Τάσης Διηλεκτρικών 1500VRMS*(Μέγ.Επίπεδο Θάλασσας)
Αντίσταση Μόνωσης ≥5000MΩ
Αντίσταση Κεντρικού Αγωγού Εξωτερικός αγωγός ≤0.5mΩ
Κεντρικός αγωγός ≤1.5mΩ
VSWR ≤1.3
Υλικά & Μηχανικά Χαρακτηριστικά
Κεντρικός Αγωγός Αρσενικό Ορείχαλκος, Επιχρυσωμένο
Θηλυκό Φωσφορικός Χαλκός, Επιχρυσωμένο
Ελαστική Επαφή Φωσφορικός Χαλκός Επιμεταλλωμένο Παθητικοποιημένο
Κέλυφος / Περίβλημα Ορείχαλκος Ανοξείδωτος χάλυβας Επιχρυσωμένο Παθητικοποίηση
Σφιγκτήρας Καλωδίου Ορείχαλκος Επιμεταλλωμένο
Μονωτής PTFE
Φλάντζα Ελαστομερές καουτσούκ σιλικόνης
Αντοχή 500 Κύκλοι

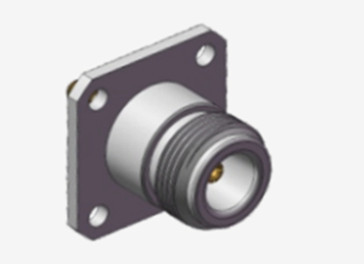

Λεπτομερές Σχέδιο

N Γυναικεία αδιάβροχη 4-τρύπα ακτινοβολία ακτινοβολία ακτινοβολία κοαξιώδης σύνδεσμος με μικροστοιχεία

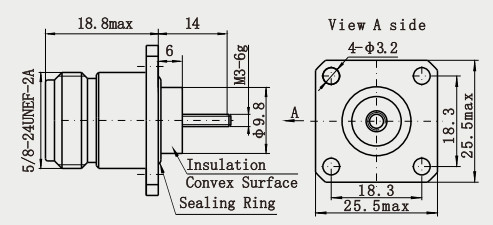

Σχέδιο Περιγράμματος:

N Γυναικεία αδιάβροχη 4-τρύπα ακτινοβολία ακτινοβολία ακτινοβολία κοαξιώδης σύνδεσμος με μικροστοιχεία

Χαρακτηριστικά:

1. Χαμηλή απώλεια: η χρήση υλικών υψηλής ποιότητας και διαδικασίας ακριβείας κατασκευής, η απώλεια που παράγεται κατά τη διαδικασία μετάδοσης σήματος είναι εξαιρετικά χαμηλή, γεγονός που συμβάλλει στη βελτίωση της αποδοτικότητας και της ποιότητας της μετάδοσης σήματος.
2. Υψηλή θωράκιση: το κέλυφος είναι συνήθως κατασκευασμένο από μεταλλικό υλικό με καλή απόδοση ηλεκτρομαγνητικής θωράκισης, η οποία μπορεί να αποτρέψει αποτελεσματικά την επίδραση της εξωτερικής ηλεκτρομαγνητικής παρεμβολής στη μετάδοση σήματος και να διασφαλίσει τη σταθερότητα και την αξιοπιστία του σήματος.
3. Ισχυρή αντοχή: Μετά από ειδική επεξεργασία και δοκιμές, μπορεί να λειτουργεί σταθερά υπό σκληρές περιβαλλοντικές συνθήκες (όπως υψηλή θερμοκρασία, χαμηλή θερμοκρασία, υγρασία, κ.λπ.) και έχει μεγάλη διάρκεια ζωής.



Εφαρμογές:

1. Αναλυτές δικτύου: Σε όργανα δοκιμών όπως οι αναλυτές δικτύου, οι σύνδεσμοι τύπου Ν χρησιμοποιούνται για τη σύνδεση της μετάδοσης σήματος RF μεταξύ της συσκευής που δοκιμάζεται και του οργάνου δοκιμής. Δεδομένου ότι οι αναλυτές δικτύου χρειάζονται ακριβή μέτρηση διαφόρων παραμέτρων σημάτων RF, όπως πλάτος, φάση, συχνότητα, κ.λπ., η ηλεκτρική απόδοση του συνδέσμου είναι πολύ απαιτητική. Οι σύνδεσμοι τύπου Ν μπορούν να καλύψουν τις απαιτήσεις δοκιμών των αναλυτών δικτύου με τη χαμηλή απώλεια, την υψηλή θωράκιση και την καλή επαναληψιμότητά τους.
2. Αναλυτής φάσματος: Ο αναλυτής φάσματος χρησιμοποιείται για την ανάλυση της φασματικής κατανομής και των χαρακτηριστικών ισχύος των σημάτων RF, και ο σύνδεσμος τύπου Ν χρησιμοποιείται για τη σύνδεση μεταξύ της πηγής σήματος και του αναλυτή φάσματος. Η αξιόπιστη σύνδεση του συνδέσμου τύπου Ν μπορεί να διασφαλίσει την ακριβή μετάδοση του σήματος, επιτυγχάνοντας έτσι ακριβή αποτελέσματα ανάλυσης φάσματος.



Κατάλογος Προϊόντων:

Προσαρμογείς RF
Συναρμολογήσεις Καλωδίων RF
Σφραγισμένοι Γυάλινοι Σύνδεσμοι
Σύνδεσμος Σειράς J30J
Μικροκυματικές Περιστροφικές Αρθρώσεις
Προσαρμογέας Κυματοδηγού σε Ομοαξονικό
Σύνδεσμοι RF SMA/SSMA
Σύνδεσμοι RF SMP/SSMP
Σύνδεσμοι RF MCX/MMCX
Σύνδεσμος RF TNC
Σύνδεσμος RF Τύπου Ν
Σύνδεσμοι Κυμάτων χιλιοστού (2.4mm, 2.92mm)




Συσκευασία & Παράδοση:

* Τυπικό Εξαγωγικό Κιβώτιο
* Σύμφωνα με τις απαιτήσεις των πελατών



ΣΗΜΕΙΩΣΗ:
Έχουμε πάνω από 10.000 τύπους Σύνδεσμος Τύπου Ν Σύνδεσμος, εάν ο σύνδεσμος που χρησιμοποιείτε δεν βρεθεί, επικοινωνήστε μαζί μας με τις λεπτομέρειες
ρίες.
