Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
| Ονομασία προϊόντος: | Τύπος RF ομοαξονικό Conector Ν | Επικάλυψη: | Χρυσόπετρα/ Νικελωμένη |
|---|---|---|---|
| Αντίσταση: | 50Ω | Πεδίο συχνότητας: | DC~11GHz |
| Σχήμα: | Ειδικότερα: | Φύλο: | Γυναικεία |
| Υλικό: | χάλκινο | Απομονωτής: | ΠΤΦΕ |
| Δυνατότητα: | 500 κύκλοι | Όνομα προϊόντος: | Ομοαξονικός συνδετήρας τύπων RF Ν |
| Επισημαίνω: | Χρυσό επιχρυσωμένο βύσμα RF θηλυκό τύπου N,4 τρύπες φλάντζης RF κοακσιαλής σύνδεσης,Μικρολωρίδα ορειχάλκινο RF προσαρμογέα βύσμα |
||
Οι σύνδεσμοι τύπου Ν είναι ομοαξονικοί σύνδεσμοι με σπειροειδή σύζευξη, γνωστοί για τις εξαιρετικές αντιδονητικές τους ικανότητες και την ηλεκτρική τους απόδοση. Υποστηρίζουν συχνότητες έως 18GHz και είναι συμβατοί με διάφορους τύπους καλωδίων RF. Αυτοί οι σύνδεσμοι χρησιμοποιούνται ευρέως σε εφαρμογές όπως αεροπορία, αεροδιαστημική, ραντάρ, μικροκυματικές και ψηφιακές επικοινωνίες, καθώς και όργανα δοκιμών και μετρήσεων. Προσφέρουμε υπηρεσίες προσαρμογής για συνδέσμους τύπου Ν για να καλύψουμε τις συγκεκριμένες απαιτήσεις των πελατών μας.
Προδιαγραφή
Σημείωση: Τα συγκεκριμένα δεδομένα του μοντέλου βασίζονται στα δεδομένα του φύλλου προδιαγραφών του προϊόντος.
| Ηλεκτρικά Χαρακτηριστικά | ||
| Αντίσταση | 50Ω | |
| Εύρος Συχνοτήτων | DC~11GHz(Μέγιστο 18GHz) | |
| Ονομαστική Τάση | 1000VRMS*(Μέγιστο Επίπεδο Θάλασσας) | |
| Τάση Αντοχής Διηλεκτρικών | 1500VRMS*(Μέγιστο Επίπεδο Θάλασσας) | |
| Αντίσταση Μόνωσης | ≥5000MΩ | |
| Αντίσταση Κεντρικού Αγωγού | Εξωτερικός αγωγός | ≤0.5mΩ |
| Κεντρικός αγωγός | ≤1.5mΩ | |
| VSWR | ≤1.3 | |
| Υλικά & Μηχανικά Χαρακτηριστικά | ||
| Κεντρικός Αγωγός | Αρσενικό | Ορείχαλκος, Επιχρυσωμένο |
| Θηλυκό | Φωσφορικός Χαλκός, Επιχρυσωμένο | |
| Ελαστική Επαφή | Φωσφορικός Χαλκός | Επιμεταλλωμένο Παθητικοποιημένο |
| Κέλυφος / Περίβλημα | Ορείχαλκος Ανοξείδωτος χάλυβας | Επιχρυσωμένο Παθητικοποίηση |
| Σφιγκτήρας Καλωδίου | Ορείχαλκος | Επιμεταλλωμένο |
| Μονωτής | PTFE | |
| Φλάντζα | Ελαστικό Καουτσούκ Σιλικόνης | |
| Αντοχή | 500 Κύκλοι | |
Λεπτομερές Σχέδιο
![]()

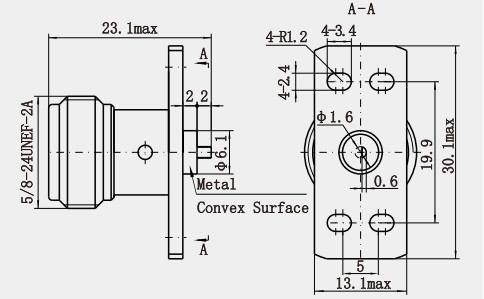

Σχέδιο Περιγράμματος:
![]()
Χαρακτηριστικά:
1. Χαμηλή Απώλεια: Υιοθετώντας υλικά υψηλής ποιότητας και ακριβή διαδικασία κατασκευής, η απώλεια που παράγεται κατά τη μετάδοση σήματος είναι εξαιρετικά χαμηλή, γεγονός που βοηθά στη βελτίωση της αποδοτικότητας και της ποιότητας της μετάδοσης σήματος.
2. Υψηλή θωράκιση: το κέλυφος είναι συνήθως κατασκευασμένο από μεταλλικό υλικό με καλή απόδοση ηλεκτρομαγνητικής θωράκισης, η οποία μπορεί να αποτρέψει αποτελεσματικά την επίδραση της εξωτερικής ηλεκτρομαγνητικής παρεμβολής στη μετάδοση σήματος.
Εφαρμογές:
1. Υψηλής απόδοσης ηλεκτρικά χαρακτηριστικά: Οι σύνδεσμοι μικρολωρίδων τύπου Ν διαθέτουν χαμηλή απώλεια και υψηλή αποτελεσματικότητα θωράκισης για να διασφαλίσουν την ακεραιότητα και την ακρίβεια του σήματος κατά τη μετάδοση. Αυτό του επιτρέπει να υπερέχει σε εφαρμογές υψηλής συχνότητας, όπως ασύρματες επικοινωνίες, δορυφορικές επικοινωνίες και άλλους τομείς.
2. Προσαρμοστικότητα ευρέος εύρους συχνοτήτων: Οι σύνδεσμοι μικρολωρίδων τύπου Ν υποστηρίζουν μετάδοση ευρέος εύρους ζώνης από χαμηλές έως υψηλές συχνότητες, και ορισμένοι από τους ενισχυμένους τύπους συνδέσμων τύπου Ν μπορούν ακόμη και να φτάσουν τα 18GHz ή υψηλότερο εύρος συχνοτήτων για να καλύψουν τις ανάγκες διαφορετικών σεναρίων εφαρμογής.
3. Αξιόπιστη Μηχανική Σύνδεση: Με τη σπειροειδή σύνδεση, οι σύνδεσμοι μικρολωρίδων τύπου Ν μπορούν να διατηρήσουν μια σταθερή σύνδεση σε περιβάλλοντα δονήσεων και κραδασμών, γεγονός που μειώνει τον κίνδυνο χαλάρωσης της σύνδεσης ή διακοπής σήματος που προκαλείται από περιβαλλοντικούς παράγοντες.
Κατάλογος Προϊόντων:
| Προσαρμογείς RF |
| Συναρμολογήσεις Καλωδίων RF |
| Γυάλινα-μεταλλικά Ερμητικά Σφραγίσματα |
| Σύνδεσμος Σειράς J30J |
| Περιστροφικά Σύνδεσμοι Μικροκυμάτων |
| Προσαρμογέας Κυματοδηγού σε Ομοαξονικό |
| Σύνδεσμοι RF SMA/SSMA |
| Σύνδεσμοι RF SMP/SSMP |
| Σύνδεσμοι RF MCX/MMCX |
| Σύνδεσμος RF TNC |
| Σύνδεσμος RF Τύπου Ν |
| Σύνδεσμοι Κυμάτων χιλιοστού (2.4mm, 2.92mm) |
* Τυπικό Εξαγωγικό Κιβώτιο
* Σύμφωνα με τις απαιτήσεις των πελατών
ΣΗΜΕΙΩΣΗ:
Έχουμε πάνω από 10.000 τύπους Σύνδεσμος Τύπου Ν Σύνδεσμος, εάν ο σύνδεσμος που χρησιμοποιείτε δεν βρεθεί, επικοινωνήστε μαζί μας με τις λεπτομέρειεςίες.
