Χρυσό επιχρυσωμένο N θηλυκό 4-τρύπες φλάντζας RF κοαξιώδης σύνδεσμος με υλικό μπρούντζης μικροστοιχίας

Gold Plated N Female 4-hole Flange RF Coaxial Connector with Microstrip Brass Material
Gold Plated N Female 4-hole Flange RF Coaxial Connector with Microstrip Brass Material Gold Plated N Female 4-hole Flange RF Coaxial Connector with Microstrip Brass Material

Μεγάλες Εικόνας :  Χρυσό επιχρυσωμένο N θηλυκό 4-τρύπες φλάντζας RF κοαξιώδης σύνδεσμος με υλικό μπρούντζης μικροστοιχίας Καλύτερη τιμή

Λεπτομέρειες:
Τόπος καταγωγής: Κίνα
Μάρκα: ELT (Elite)
Πιστοποίηση: ISO-9001-2015
Αριθμό μοντέλου: Ειδικότερα:
Πληρωμής & Αποστολής Όροι:
Ποσότητα παραγγελίας min: 100 κομμάτια
Τιμή: Διαπραγματεύσιμος
Συσκευασία λεπτομέρειες: Καρτόνι τυπικής εξαγωγής
Χρόνος παράδοσης: Εντός 5-7 εργάσιμων ημερών (για αποθέματα)
Όροι πληρωμής: T/T, L/C, Western Union
Δυνατότητα προσφοράς: 1,000, 000 τεμάχια ανά μήνα
Λεπτομερής Περιγραφή Προϊόντος
Ονομασία προϊόντος: Τύπος RF ομοαξονικό Conector Ν Επικάλυψη: Χρυσόπετρα/ Νικελωμένη
Αντίσταση: 50Ω Πεδίο συχνότητας: DC~11GHz
Σχήμα: Ειδικότερα: Φύλο: Γυναικεία
Υλικό: χάλκινο Απομονωτής: ΠΤΦΕ
Δυνατότητα: 500 κύκλοι Όνομα προϊόντος: Ομοαξονικός συνδετήρας τύπων RF Ν
Επισημαίνω:

Χρυσό επιχρυσωμένο βύσμα RF θηλυκό τύπου N

,

4 τρύπες φλάντζης RF κοακσιαλής σύνδεσης

,

Μικρολωρίδα ορειχάλκινο RF προσαρμογέα βύσμα

N Θηλυκός σύνδεσμος RF ομοαξονικός φλάντζας 4 οπών με μικρολωρίδα

Οι σύνδεσμοι τύπου Ν είναι ομοαξονικοί σύνδεσμοι με σπειροειδή σύζευξη, γνωστοί για τις εξαιρετικές αντιδονητικές τους ικανότητες και την ηλεκτρική τους απόδοση. Υποστηρίζουν συχνότητες έως 18GHz και είναι συμβατοί με διάφορους τύπους καλωδίων RF. Αυτοί οι σύνδεσμοι χρησιμοποιούνται ευρέως σε εφαρμογές όπως αεροπορία, αεροδιαστημική, ραντάρ, μικροκυματικές και ψηφιακές επικοινωνίες, καθώς και όργανα δοκιμών και μετρήσεων. Προσφέρουμε υπηρεσίες προσαρμογής για συνδέσμους τύπου Ν για να καλύψουμε τις συγκεκριμένες απαιτήσεις των πελατών μας.



Προδιαγραφή

Σημείωση: Τα συγκεκριμένα δεδομένα του μοντέλου βασίζονται στα δεδομένα του φύλλου προδιαγραφών του προϊόντος.

Ηλεκτρικά Χαρακτηριστικά
Αντίσταση 50Ω
Εύρος Συχνοτήτων DC~11GHz(Μέγιστο 18GHz)
Ονομαστική Τάση 1000VRMS*(Μέγιστο Επίπεδο Θάλασσας)
Τάση Αντοχής Διηλεκτρικών 1500VRMS*(Μέγιστο Επίπεδο Θάλασσας)
Αντίσταση Μόνωσης ≥5000MΩ
Αντίσταση Κεντρικού Αγωγού Εξωτερικός αγωγός ≤0.5mΩ
Κεντρικός αγωγός ≤1.5mΩ
VSWR ≤1.3
Υλικά & Μηχανικά Χαρακτηριστικά
Κεντρικός Αγωγός Αρσενικό Ορείχαλκος, Επιχρυσωμένο
Θηλυκό Φωσφορικός Χαλκός, Επιχρυσωμένο
Ελαστική Επαφή Φωσφορικός Χαλκός Επιμεταλλωμένο Παθητικοποιημένο
Κέλυφος / Περίβλημα Ορείχαλκος Ανοξείδωτος χάλυβας Επιχρυσωμένο Παθητικοποίηση
Σφιγκτήρας Καλωδίου Ορείχαλκος Επιμεταλλωμένο
Μονωτής PTFE
Φλάντζα Ελαστικό Καουτσούκ Σιλικόνης
Αντοχή 500 Κύκλοι

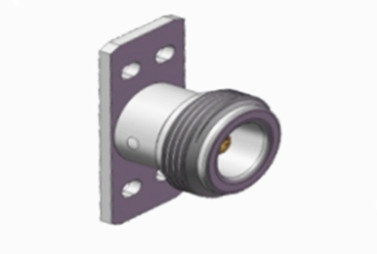

Λεπτομερές Σχέδιο

Χρυσό επιχρυσωμένο N θηλυκό 4-τρύπες φλάντζας RF κοαξιώδης σύνδεσμος με υλικό μπρούντζης μικροστοιχίας

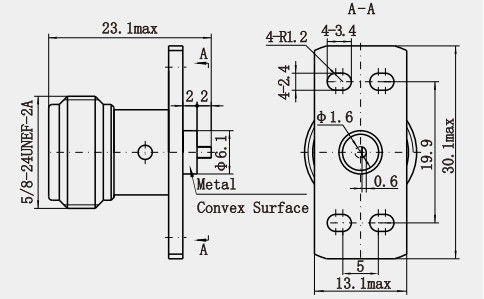

Σχέδιο Περιγράμματος:

Χρυσό επιχρυσωμένο N θηλυκό 4-τρύπες φλάντζας RF κοαξιώδης σύνδεσμος με υλικό μπρούντζης μικροστοιχίας

Χαρακτηριστικά:

1. Χαμηλή Απώλεια: Υιοθετώντας υλικά υψηλής ποιότητας και ακριβή διαδικασία κατασκευής, η απώλεια που παράγεται κατά τη μετάδοση σήματος είναι εξαιρετικά χαμηλή, γεγονός που βοηθά στη βελτίωση της αποδοτικότητας και της ποιότητας της μετάδοσης σήματος.

2. Υψηλή θωράκιση: το κέλυφος είναι συνήθως κατασκευασμένο από μεταλλικό υλικό με καλή απόδοση ηλεκτρομαγνητικής θωράκισης, η οποία μπορεί να αποτρέψει αποτελεσματικά την επίδραση της εξωτερικής ηλεκτρομαγνητικής παρεμβολής στη μετάδοση σήματος.



Εφαρμογές:

1. Υψηλής απόδοσης ηλεκτρικά χαρακτηριστικά: Οι σύνδεσμοι μικρολωρίδων τύπου Ν διαθέτουν χαμηλή απώλεια και υψηλή αποτελεσματικότητα θωράκισης για να διασφαλίσουν την ακεραιότητα και την ακρίβεια του σήματος κατά τη μετάδοση. Αυτό του επιτρέπει να υπερέχει σε εφαρμογές υψηλής συχνότητας, όπως ασύρματες επικοινωνίες, δορυφορικές επικοινωνίες και άλλους τομείς.

2. Προσαρμοστικότητα ευρέος εύρους συχνοτήτων: Οι σύνδεσμοι μικρολωρίδων τύπου Ν υποστηρίζουν μετάδοση ευρέος εύρους ζώνης από χαμηλές έως υψηλές συχνότητες, και ορισμένοι από τους ενισχυμένους τύπους συνδέσμων τύπου Ν μπορούν ακόμη και να φτάσουν τα 18GHz ή υψηλότερο εύρος συχνοτήτων για να καλύψουν τις ανάγκες διαφορετικών σεναρίων εφαρμογής.

3. Αξιόπιστη Μηχανική Σύνδεση: Με τη σπειροειδή σύνδεση, οι σύνδεσμοι μικρολωρίδων τύπου Ν μπορούν να διατηρήσουν μια σταθερή σύνδεση σε περιβάλλοντα δονήσεων και κραδασμών, γεγονός που μειώνει τον κίνδυνο χαλάρωσης της σύνδεσης ή διακοπής σήματος που προκαλείται από περιβαλλοντικούς παράγοντες.



Κατάλογος Προϊόντων:

Προσαρμογείς RF
Συναρμολογήσεις Καλωδίων RF
Γυάλινα-μεταλλικά Ερμητικά Σφραγίσματα
Σύνδεσμος Σειράς J30J
Περιστροφικά Σύνδεσμοι Μικροκυμάτων
Προσαρμογέας Κυματοδηγού σε Ομοαξονικό
Σύνδεσμοι RF SMA/SSMA
Σύνδεσμοι RF SMP/SSMP
Σύνδεσμοι RF MCX/MMCX
Σύνδεσμος RF TNC
Σύνδεσμος RF Τύπου Ν
Σύνδεσμοι Κυμάτων χιλιοστού (2.4mm, 2.92mm)




Συσκευασία & Παράδοση:

* Τυπικό Εξαγωγικό Κιβώτιο
* Σύμφωνα με τις απαιτήσεις των πελατών



ΣΗΜΕΙΩΣΗ:
Έχουμε πάνω από 10.000 τύπους Σύνδεσμος Τύπου Ν Σύνδεσμος, εάν ο σύνδεσμος που χρησιμοποιείτε δεν βρεθεί, επικοινωνήστε μαζί μας με τις λεπτομέρειες
