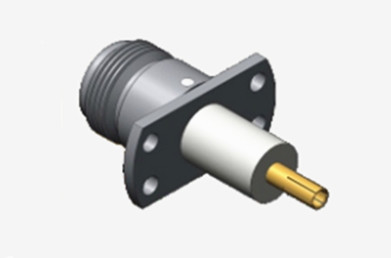

N Ραδιοσυχνοποιημένος κοαξιώδης σύνδεσμος με μικροστοιχεία που είναι τοποθετημένος σε θηλυκή φλάντσα
|
Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
Λεπτομερής Περιγραφή Προϊόντος
| Ονομασία προϊόντος: | Δοκιμαστική συσκευή | Επικάλυψη: | Χρυσόπετρα/ Νικελωμένη |
|---|---|---|---|
| Αντίσταση: | 50Ω | Πεδίο συχνότητας: | DC~11GHz |
| Σχήμα: | N-KFD496 | Φύλο: | Γυναικεία |
| Όνομα προϊόντος: | Δοκιμαστική συσκευή | ||
| Επισημαίνω: | N Σύνδεσμος που είναι τοποθετημένος σε θηλυκή φλάντσα,Ραδιοσυχνοποιημένος κοαξιώδης σύνδεσμος με μικροστοιχεία,N Θηλυκό Ομοαξονικός Προσαρμογέας RF |
||
Θηλυκός σύνδεσμος RF Coaxial τύπου N με φλάντζα και Microstrip
Οι σύνδεσμοι τύπου N είναι σύνδεσμοι ακριβείας, με σπειρώματα, ομοαξονικοί, γνωστοί για την ισχυρή αντοχή τους σε κραδασμούς, την ανώτερη ηλεκτρική απόδοση και τις εκτεταμένες δυνατότητες συχνότητας. Ενώ τα τυπικά μοντέλα υποστηρίζουν συνήθως έως 11GHz, οι προηγμένες διαμορφώσεις μας επιτυγχάνουν εύρη ζώνης λειτουργίας έως 18GHz. Αυτοί οι ευέλικτοι σύνδεσμοι φιλοξενούν πολλαπλούς τύπους καλωδίων RF και αποτελούν αναπόσπαστα εξαρτήματα σε συστήματα υψηλής αξιοπιστίας σε αεροδιαστημική μηχανική, δίκτυα ραντάρ, μικροκυματικές τηλεπικοινωνίες, ψηφιακή μετάδοση δεδομένων και πλατφόρμες οργάνων RF. Ειδικευόμαστε στο σχεδιασμό προσαρμοσμένων λύσεων τύπου N για την αντιμετώπιση συγκεκριμένων απαιτήσεων εφαρμογής και περιβαλλοντικών προκλήσεων.
Προδιαγραφή
Σημείωση: Τα συγκεκριμένα δεδομένα του μοντέλου βασίζονται στα δεδομένα του φύλλου προδιαγραφών του προϊόντος.
| Ηλεκτρικά Χαρακτηριστικά | ||
| Αντίσταση | 50Ω | |
| Εύρος Συχνοτήτων | DC~11GHz(Μέγ.18GHz) | |
| Ονομαστική Τάση | 1000VRMS*(Μέγ.Επίπεδο Θάλασσας) | |
| Αντοχή Τάσης Διηλεκτρικών | 1500VRMS*(Μέγ.Επίπεδο Θάλασσας) | |
| Αντίσταση Μόνωσης | ≥5000MΩ | |
| Αντίσταση Κεντρικού Αγωγού | Εξωτερικός αγωγός | ≤0.5mΩ |
| Κεντρικός αγωγός | ≤1.5mΩ | |
| VSWR | ≤1.3 | |
| Υλικά & Μηχανικά Χαρακτηριστικά | ||
| Κεντρικός Αγωγός | Αρσενικό | Ορείχαλκος, Επιχρυσωμένο |
| Θηλυκό | Φωσφορικός Χαλκός, Επιχρυσωμένο | |
| Ελαστική Επαφή | Φωσφορικός Χαλκός | Παθητικοποιημένο Νικελίου |
| Κέλυφος / Περίβλημα | Ορείχαλκος Ανοξείδωτος χάλυβας | Επιχρυσωμένο Παθητικοποίηση |
| Σφιγκτήρας Καλωδίου | Ορείχαλκος | Επιμεταλλωμένο Νικέλιο |
| Μονωτής | PTFE | |
| Φλάντζα | Καουτσούκ Σιλικόνης | |
| Αντοχή | 500 Κύκλοι | |

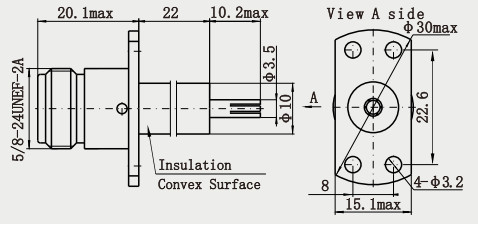

Λεπτομερές Σχέδιο
Χαρακτηριστικά:
1. Μηχανισμός κλειδώματος με σπείρωμα: σχεδιασμός σύνδεσης με σπείρωμα μεσαίου μεγέθους, συμπαγής σύνδεση μέσω περιστροφικής ασφάλισης, ισχυρή αντίσταση σε κραδασμούς και κρούσεις, κατάλληλο για σκληρά περιβάλλοντα124.
2. Υλικό και αντοχή: Το υλικό του σώματος είναι κυρίως ορείχαλκος ή ανοξείδωτος χάλυβας, και ορισμένα μοντέλα υψηλής απόδοσης είναι επιχρυσωμένα για τη μείωση της αντίστασης επαφής και την ενίσχυση της ηλεκτρικής αγωγιμότητας και της αντοχής στη διάβρωση125.
3. Ευέλικτος σχεδιασμός: Χωρίζεται σε αρσενικό/θηλυκό, τυπική πολικότητα/αντίστροφη πολικότητα, και σχήματα που περιλαμβάνουν ευθεία, ορθή γωνία, τύπου πάνελ (2 οπές/4 οπές), τύπου φλάντζας, κ.λπ., για να καλύψει διαφορετικές απαιτήσεις εγκατάστασης134.
Εφαρμογές:
1. Σύστημα ραντάρ: μονάδα πομποδέκτη για ραντάρ αεροσκαφών και πλοίων, που πληροί τις απαιτήσεις υψηλής συχνότητας (π.χ. ζώνη X/Ku) και αντοχής σε κραδασμούς.
2. Δορυφορικό ωφέλιμο φορτίο: σύνδεση πομποδέκτη και κεραίας σε δορυφορικό ωφέλιμο φορτίο επικοινωνιών, ανθεκτικό στην κοσμική ακτινοβολία και τις αλλαγές θερμοκρασίας.
3. Εξοπλισμός ηλεκτρονικού πολέμου: μετάδοση σημάτων υψηλής συχνότητας σε παρεμβολείς και εξοπλισμό αναγνώρισης, προσαρμογή σε σενάρια υψηλής ισχύος παλμών.
Μη επανδρωμένα αεροσκάφη και εναέρια οχήματα: σύνδεση RF link σε εξοπλισμό επικοινωνιών και πλοήγησης αεροσκαφών.
Κατάλογος Προϊόντων:
| Προσαρμογέας RF |
| Συναρμολογήσεις Καλωδίων RF |
| Ερμητικά Σφραγίσματα Γυαλιού-Μετάλλου |
| Σύνδεσμος Σειράς J30J |
| Μικροκυματικές Περιστροφικές Αρθρώσεις |
| Προσαρμογέας Κυματοδηγού σε Ομοαξονικό |
| Σύνδεσμος RF SMA/SSMA |
| Σύνδεσμος RF SMP/SSMP |
| Σύνδεσμος RF MCX/MMCX |
| Σύνδεσμος RF TNC |
| Σύνδεσμος RF Τύπου N |
| Σύνδεσμος RF BNC |
Σύνδεσμοι Κυμάτων χιλιοστού (2.4mm, 2.92mm)
Συσκευασία & Παράδοση:
* Τυπικό Εξαγωγικό Κιβώτιο
* Σύμφωνα με τις απαιτήσεις των πελατών
ΣΗΜΕΙΩΣΗ:
Διαθέτουμε πάνω από 10.000 τύπους Συνδέσμου Τύπου NΣύνδεσμος, εάν ο σύνδεσμος που χρησιμοποιείτε δεν βρεθεί, επικοινωνήστε μαζί μας με τις λεπτομέρειές σαςρίες
