N Δικτυακό ρεύμα ραδιοφωνικής σύνδεσης γυναικείου διαφράγματος με μικροστοιχία με M10X1
|
Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
Λεπτομερής Περιγραφή Προϊόντος
| Ονομασία προϊόντος: | Δοκιμαστική συσκευή | Επικάλυψη: | Χρυσόπετρα/ Νικελωμένη |
|---|---|---|---|
| Αντίσταση: | 50Ω | Πεδίο συχνότητας: | DC~11GHz |
| Σχήμα: | N-KYD6 | Φύλο: | Γυναικεία |
| Όνομα προϊόντος: | Δοκιμαστική συσκευή | ||
| Επισημαίνω: | N Ραδιοφωνικός σύνδεσμος θηλυκού διαφράγματος,Συνδέτης ραδιοσυχνοτήτων με μικροσκοπική ταινία,Θηλυκός σύνδεσμος Ν M10X1 |
||

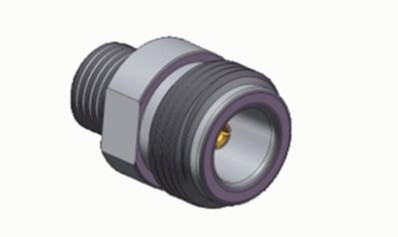

Θηλυκός σύνδεσμος N Bulkhead RF με Microstrip με M10X1
Οι σύνδεσμοι τύπου Ν είναι σύνδεσμοι ομοαξονικών διεπαφών ακριβείας, με σπείρωμα, γνωστοί για την εξαιρετική αντοχή τους σε κραδασμούς, τη βελτιστοποιημένη ηλεκτρική απόδοση και τις εκτεταμένες δυνατότητες συχνότητας. Ενώ τα τυπικά μοντέλα υποστηρίζουν συνήθως έως 11 GHz, οι προηγμένες διαμορφώσεις μας επιτυγχάνουν εύρη ζώνης λειτουργίας έως 18 GHz. Αυτοί οι ευέλικτοι σύνδεσμοι διατηρούν την ακεραιότητα του σήματος σε διάφορους τύπους ομοαξονικών καλωδίων RF και χρησιμοποιούνται ευρέως στη μηχανική αεροδιαστημικής, τα δίκτυα ραντάρ, τις μικροκυματικές τηλεπικοινωνίες, τη μετάδοση ψηφιακών δεδομένων και τις πλατφόρμες οργανολογίας RF. Ειδικευόμαστε στο σχεδιασμό προσαρμοσμένων λύσεων τύπου Ν για την αντιμετώπιση συγκεκριμένων απαιτήσεων εφαρμογής και περιβαλλοντικών προκλήσεων.
Προδιαγραφή
Σημείωση: Τα συγκεκριμένα δεδομένα του μοντέλου βασίζονται στα δεδομένα του φύλλου προδιαγραφών του προϊόντος.
| Ηλεκτρικά Χαρακτηριστικά | ||
| Αντίσταση | 50Ω | |
| Εύρος Συχνοτήτων | DC~11GHz(Μέγ.18GHz) | |
| Ονομαστική Τάση | 1000VRMS*(Μέγ.Επίπεδο Θάλασσας) | |
| Αντοχή Τάσης Διηλεκτρικών | 1500VRMS*(Μέγ.Επίπεδο Θάλασσας) | |
| Αντίσταση Μόνωσης | ≥5000MΩ | |
| Αντίσταση Κεντρικού Αγωγού | Εξωτερικός αγωγός | ≤0.5mΩ |
| Κεντρικός αγωγός | ≤1.5mΩ | |
| VSWR | ≤1.3 | |
| Υλικά & Μηχανικά Χαρακτηριστικά | ||
| Κεντρικός Αγωγός | Αρσενικό | Ορείχαλκος, Επιχρυσωμένο |
| Θηλυκό | Φωσφορικός Χαλκός, Επιχρυσωμένο | |
| Ελαστική Επαφή | Φωσφορικός Χαλκός | Επιμεταλλωμένο Νικέλιο Παθητικοποιημένο |
| Κέλυφος / Περίβλημα | Ορείχαλκος Ανοξείδωτος χάλυβας | Επιχρυσωμένο Παθητικοποίηση |
| Σφιγκτήρας Καλωδίου | Ορείχαλκος | Επιμεταλλωμένο Νικέλιο |
| Μονωτής | PTFE | |
| Φλάντζα | Ελαστικό Σιλικόνης | |
| Αντοχή | 500 Κύκλοι | |

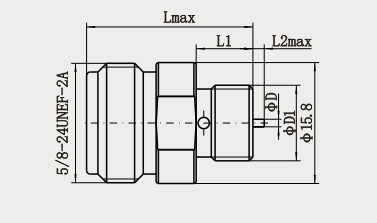

Λεπτομερές Σχέδιο
Χαρακτηριστικά:
1. Ευρύ φάσμα προσαρμοστικότητας: Συμβατό με ένα ευρύ φάσμα καλωδίων RF (π.χ. ημιάκαμπτα καλώδια, εύκαμπτα καλώδια), μπορεί να μετατραπεί με SMA, BNC, TNC και άλλους συνδέσμους μέσω προσαρμογέων, κατάλληλο για μικροκυματικό εξοπλισμό, αεροδιαστημική, ραντάρ, όργανα δοκιμών και άλλους τομείς 245.
Υψηλή ικανότητα χειρισμού ισχύος: κατάλληλο για εφαρμογές RF υψηλής ισχύος, όπως σταθμοί βάσης, πομπούς, δορυφορικές επικοινωνίες κ.λπ., με ικανότητα ισχύος ανώτερη από αυτή των μικρών συνδέσμων (π.χ. BNC)36.
2. Βολική λειτουργία: η σύνδεση με σπείρωμα διευκολύνει τη γρήγορη σύνδεση και αποσύνδεση χειροκίνητα ή με εργαλεία, και ορισμένα μοντέλα υποστηρίζουν μέθοδο πτύχωσης χωρίς συγκόλληση4.
3. Πιθανά προβλήματα: πρέπει να δοθεί προσοχή στην αντιστοίχιση σύνθετης αντίστασης (50Ω και 75Ω δεν μπορούν να αναμιχθούν), αυξημένη ανάκλαση λόγω φθοράς από την εισαγωγή και την αφαίρεση, καθώς και ζημιά που προκαλείται από κακή χρήση (όπως υπερβολική σύσφιξη) 35.
Εφαρμογές:
1. Αναλυτής Δικτύου/Αναλυτής Φάσματος: Συνδέει τη συσκευή υπό δοκιμή (π.χ. κεραία, φίλτρο) με το όργανο για να υποστηρίξει δοκιμές ευρέος εύρους ζώνης (0-18 GHz).
2. Γεννήτρια Σήματος/Εξασθενητής: Μεταδίδει σήματα RF υψηλής ακρίβειας σε εργαστηριακές ή πεδινές δοκιμές.
Δοκιμή σκοτεινού θαλάμου: Κατασκευή συνδέσεων RF για χάρτη κατεύθυνσης κεραίας και δοκιμή EMC.
3. Δίκτυο καλωδιακής τηλεόρασης: σύνδεση ομοαξονικού καλωδίου 75Ω στη μετάδοση κορμού (π.χ. σύστημα CATV), υποστηρίζοντας αναλογική/ψηφιακή μετάδοση σήματος.
4. Πομπός Εκπομπής: Θύρα εξόδου RF για πομπό FM/UHF για να αντέχει σήματα εκπομπής υψηλής ισχύος.
Παραγωγή ταινιών και τηλεόρασης: σύνδεση ασύρματου μικροφώνου κάμερας, εξοπλισμού μετάδοσης βίντεο (όπως μετάδοση μικροκυμάτων).
Κατάλογος Προϊόντων:
| Προσαρμογέας RF |
| Συναρμολογήσεις Καλωδίων RF |
| Ερμητικά Σφραγίσματα Γυαλιού-Μετάλλου |
| Σύνδεσμος Σειράς J30J |
| Μικροκυματικές Περιστροφικές Αρθρώσεις |
| Προσαρμογέας Κυματοδηγού σε Ομοαξονικό |
| Σύνδεσμος RF SMA/SSMA |
| Σύνδεσμος RF SMP/SSMP |
| Σύνδεσμος RF MCX/MMCX |
| Σύνδεσμος RF TNC |
| Σύνδεσμος RF Τύπου Ν |
| Σύνδεσμος RF BNC |
Σύνδεσμοι Κυμάτων χιλιοστού (2.4mm, 2.92mm)
Συσκευασία & Παράδοση:
* Τυπικό Εξαγωγικό Κιβώτιο
* Σύμφωνα με τις απαιτήσεις των πελατών
ΣΗΜΕΙΩΣΗ:
Έχουμε πάνω από 10.000 τύπους Σύνδεσμος Τύπου ΝΣύνδεσμος, εάν ο σύνδεσμος που χρησιμοποιείτε δεν βρεθεί, επικοινωνήστε μαζί μας με τις λεπτομέρειεςέρειες
