Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
| Ονομασία προϊόντος: | Δοκιμαστική συσκευή | Επικάλυψη: | Χρυσόπετρα/ Νικελωμένη |
|---|---|---|---|
| Αντίσταση: | 50Ω | Πεδίο συχνότητας: | DC~11GHz |
| Σχήμα: | N-KYD9 | Φύλο: | Γυναικεία |
| Όνομα προϊόντος: | Δοκιμαστική συσκευή | ||
| Επισημαίνω: | Σύνδεσμος RF τύπου N-KYD9 θηλυκός,Επιχρυσωμένος ομοαξονικός σύνδεσμος RF,Ομοαξονικός σύνδεσμος προσαρμογέα RF μικροταινίας |
||
Οι συνδετήρες τύπου N είναι συνδέσεις ομοαξονικού τύπου με σπείρωμα, σχεδιασμένες με ακρίβεια, γνωστές για την εξαιρετική τους αντοχή σε κραδασμούς, τη βελτιστοποιημένη ηλεκτρική απόδοση και τις εκτεταμένες δυνατότητες συχνότητας. Ενώ τα τυπικά μοντέλα υποστηρίζουν συνήθως έως και 11 GHz, οι προηγμένες διαμορφώσεις μας επιτυγχάνουν εύρη ζώνης λειτουργίας έως και 18 GHz. Αυτοί οι ευέλικτοι συνδετήρες διατηρούν την ακεραιότητα του σήματος σε διάφορους τύπους ομοαξονικών καλωδίων RF και αποτελούν αναπόσπαστα εξαρτήματα σε συστήματα υψηλής αξιοπιστίας σε αεροδιαστημική μηχανική, δίκτυα ραντάρ, τηλεπικοινωνίες μικροκυμάτων, ψηφιακή μετάδοση δεδομένων και πλατφόρμες οργανολογίας RF. Ειδικευόμαστε στο σχεδιασμό προσαρμοσμένων λύσεων τύπου N για την αντιμετώπιση συγκεκριμένων απαιτήσεων εφαρμογής και περιβαλλοντικών προκλήσεων.
Προδιαγραφή
Σημείωση: Τα συγκεκριμένα δεδομένα του μοντέλου βασίζονται στα δεδομένα του φύλλου προδιαγραφών του προϊόντος.
| Ηλεκτρικά Χαρακτηριστικά | ||
| Αντίσταση | 50Ω | |
| Εύρος Συχνοτήτων | DC~11GHz(Μέγιστο 18GHz) | |
| Ονομαστική Τάση | 1000VRMS*(Μέγιστο επίπεδο θάλασσας) | |
| Αντοχή Τάσης Διηλεκτρικών | 1500VRMS*(Μέγιστο επίπεδο θάλασσας) | |
| Αντίσταση Μόνωσης | ≥5000MΩ | |
| Αντίσταση Κέντρου | Εξωτερικός αγωγός | ≤0.5mΩ |
| Κεντρικός αγωγός | ≤1.5mΩ | |
| VSWR | ≤1.3 | |
| Υλικά & Μηχανικά Χαρακτηριστικά | ||
| Κεντρικός Αγωγός | Αρσενικό | Ορείχαλκος, Επιχρυσωμένο |
| Θηλυκό | Φωσφορικός Χαλκός, Επιχρυσωμένο | |
| Ελαστική Επαφή | Φωσφορικός Χαλκός | Επιμεταλλωμένο Νικέλιο Παθητικοποιημένο |
| Κέλυφος / Περίβλημα | Ορείχαλκος Ανοξείδωτος χάλυβας | Επιχρυσωμένο Παθητικοποίηση |
| Σφιγκτήρας Καλωδίου | Ορείχαλκος | Επιμεταλλωμένο Νικέλιο |
| Μονωτής | PTFE | |
| Φλάντζα | Καουτσούκ Σιλικόνης | |
| Αντοχή | 500 Κύκλοι | |

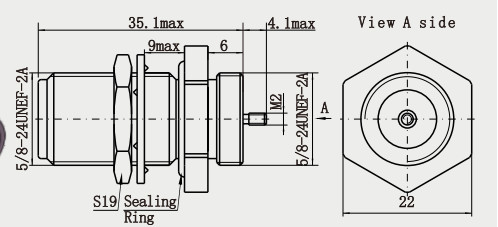

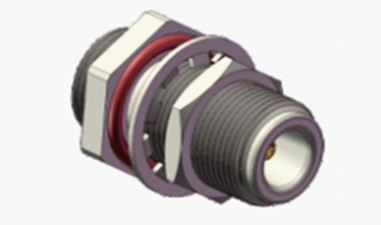

Λεπτομερές Σχέδιο
![]()
![]()
Χαρακτηριστικά:
1. Ευρύ φάσμα προσαρμοστικότητας: Συμβατό με ένα ευρύ φάσμα καλωδίων RF (π.χ. ημι-άκαμπτα καλώδια, εύκαμπτα καλώδια), μπορεί να μετατραπεί με προσαρμογείς σε SMA, BNC, TNC και άλλους συνδετήρες, κατάλληλο για εξοπλισμό μικροκυμάτων, αεροδιαστημική, ραντάρ, όργανα δοκιμών και άλλους τομείς 245.
2. Υψηλή ικανότητα χειρισμού ισχύος: κατάλληλο για εφαρμογές RF υψηλής ισχύος, όπως σταθμοί βάσης, πομποί, δορυφορικές επικοινωνίες κ.λπ., με ικανότητα ισχύος ανώτερη από αυτή των μικρών συνδετήρων (π.χ. BNC)36.
3. Βολική λειτουργία: η σύνδεση με σπείρωμα διευκολύνει τη γρήγορη σύνδεση και αποσύνδεση χειροκίνητα ή με εργαλεία, και ορισμένα μοντέλα υποστηρίζουν μέθοδο πρεσαρίσματος χωρίς συγκόλληση4.
4. Πιθανά προβλήματα: πρέπει να δοθεί προσοχή στην αντιστοίχιση σύνθετης αντίστασης (50Ω και 75Ω δεν μπορούν να αναμιχθούν), αυξημένη ανάκλαση λόγω φθοράς από την εισαγωγή και την αφαίρεση, καθώς και ζημιές που προκαλούνται από κακή χρήση (όπως υπερβολική σύσφιξη) 35.
Εφαρμογές:
1. Δίκτυα Τηλεόρασης: Συνδέει ομοαξονικό καλώδιο 75Ω σε μεταδόσεις κορμού (π.χ. συστήματα CATV) για την υποστήριξη αναλογικής/ψηφιακής μετάδοσης σήματος.
2. Πομπός Εκπομπής: Θύρα εξόδου RF για πομπό FM/UHF για να αντέχει σήματα εκπομπής υψηλής ισχύος.
3. Παραγωγή κινηματογράφου και τηλεόρασης: σύνδεση ασύρματου μικροφώνου κάμερας, εξοπλισμού μετάδοσης βίντεο (όπως μετάδοση μικροκυμάτων).
4. Εξοπλισμός μικροκυμάτων: Μετάδοση σημάτων μικροκυμάτων υψηλής ισχύος σε φούρνους μικροκυμάτων, εξοπλισμό θέρμανσης RF.
5. Ανιχνευτές ραντάρ: Σύνδεση μπροστινού άκρου RF για ραντάρ αποφυγής σύγκρουσης αυτοκινήτων, ραντάρ καιρού.
Επιταχυντές σωματιδίων/Πυρηνικός Μαγνητικός Συντονισμός: Μετάδοση σημάτων ελέγχου υψηλής συχνότητας ή ενέργειας RF σε εξοπλισμό επιστημονικής έρευνας.
Κατάλογος Προϊόντων:
| Προσαρμογέας RF |
| Συναρμολογήσεις Καλωδίων RF |
| Γυάλινα-μεταλλικά Ερμητικά Σφραγίσματα |
| Συνδετήρας Σειράς J30J |
| Περιστροφικά Σύνδεσμοι Μικροκυμάτων |
| Προσαρμογέας Κυματοδηγού σε Ομοαξονικό |
| Συνδετήρας RF SMA/SSMA |
| Συνδετήρας RF SMP/SSMP |
| Συνδετήρας RF MCX/MMCX |
| Συνδετήρας RF TNC |
| Συνδετήρας RF Τύπου N |
| Συνδετήρας RF BNC |
Συσκευασία & Παράδοση:
* Τυπικό Εξαγωγικό Κιβώτιο
* Σύμφωνα με τις απαιτήσεις των πελατών
ΣΗΜΕΙΩΣΗ:
Έχουμε πάνω από 10.000 τύπους Συνδετήρα Τύπου NConnector, εάν ο συνδετήρας που χρησιμοποιείτε δεν βρεθεί, επικοινωνήστε μαζί μας με τις λεπτομέρειεςες
