N Μικροστοιχείο κοκασιαλικού συνδετήρα ραδιοσυχνότητας με θηλυκό διαμέρισμα
|
Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
Λεπτομερής Περιγραφή Προϊόντος
| Ονομασία προϊόντος: | Δοκιμαστική συσκευή | Επικάλυψη: | Χρυσόπετρα/ Νικελωμένη |
|---|---|---|---|
| Αντίσταση: | 50Ω | Πεδίο συχνότητας: | DC~11GHz |
| Σχήμα: | N-KYD9 | Φύλο: | Γυναικεία |

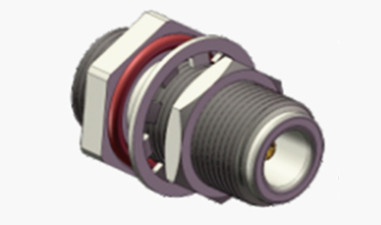

N Μικροστοιχείο κοκασιαλικού συνδετήρα ραδιοσυχνότητας με θηλυκό διαμέρισμα
Οι σύνδεσμοι τύπου N είναι ακριβώς σχεδιασμένες, ρυμουλκούμενες ομοαξονικές διεπαφές γνωστές για την εξαιρετική αντοχή στις δονήσεις, τις βελτιστοποιημένες ηλεκτρικές επιδόσεις και τις διευρυμένες δυνατότητες συχνότητας.Ενώ τα τυποποιημένα μοντέλα υποστηρίζουν συνήθως έως και 11 GHz, οι προηγμένες διαμορφώσεις μας επιτυγχάνουν λειτουργικό εύρος ζώνης έως και 18 GHz.Αυτοί οι ευέλικτοι συνδετήρες διατηρούν την ακεραιότητα του σήματος σε διάφορους τύπους καλωδίων RF και αποτελούν αναπόσπαστο συστατικό σε συστήματα υψηλής αξιοπιστίας σε όλη την αεροδιαστημική μηχανική, δίκτυα ραντάρ, τηλεπικοινωνίες μικροκυμάτων, ψηφιακή μετάδοση δεδομένων και πλατφόρμες οργάνωσης ραδιοσυχνοτήτων.Ειδικευόμαστε στο σχεδιασμό προσαρμοσμένων λύσεων τύπου N για την αντιμετώπιση ειδικών απαιτήσεων εφαρμογής και περιβαλλοντικών προκλήσεων.
Προδιαγραφές
Σημείωση:Τα συγκεκριμένα στοιχεία του μοντέλου βασίζονται στα στοιχεία του δελτίου προδιαγραφών του προϊόντος.
| Ηλεκτρικά χαρακτηριστικά | ||
| Αντίσταση | 50Ω | |
| Πεδίο συχνότητας | Συνεχή ~ 11GHz ((Max.18GHz) | |
| Διορισμένη τάση | 1000VRMS* ((Max.Επίπεδο της θάλασσας) | |
| Δηλεκτρικά Αντίσταση τάσης | 1500VRMS* (μέγιστη στάθμη της θάλασσας) | |
| Αντίσταση μόνωσης | ≥ 5000MΩ | |
| Κεντρική αντίσταση | Εξωτερικός αγωγός | ≤ 0,5mΩ |
| Κεντρικός οδηγός | ≤ 1,5mΩ | |
| VSWR | ≤ 1.3 | |
| Υλικό και μηχανικά χαρακτηριστικά | ||
| Κεντρικός διευθυντής | Άντρας | Κάλβουνο, επιχρυσωμένο |
| Γυναικεία | Φωσφόρος Χαλκός, επιχρυσωμένο | |
| Ανθεκτική επαφή | Φωσφόρος Χάλκινος | Πλαστικές με νικέλιο Παθητικές |
| Κέλυφος / Σώμα | Άξονα από χαλκό | Χρυσό επιχρυσωμένο Παθητικοποίηση |
| Κρεμάστρα καλωδίου | Άλλες χημικές ουσίες | Πλακέτα νικελίου |
| Απομονωτής | ΠΤΦΕ | |
| Σφραγίδες | Καουτσούκ σιλικόνης | |
| Δυνατότητα | 500 κύκλοι | |

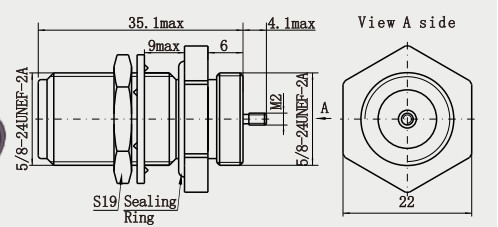

Λεπτομερές σχέδιο
Χαρακτηριστικά:
1- ευρύ φάσμα προσαρμοστικότητας: συμβατό με ένα ευρύ φάσμα καλωδίων ραδιοσυχνοτήτων (π.χ. ημι-κατασταλμένα καλώδια, ευέλικτα καλώδια), μπορεί να μετατραπεί με SMA, BNC, TNC και άλλους συνδέσμους μέσω προσαρμογών,κατάλληλο για εξοπλισμό μικροκυμάτων, αεροδιαστημική, ραντάρ, οργάνωση δοκιμών και άλλους τομείς 245.
2. Αντιμετώπιση υψηλής ισχύος: κατάλληλο για εφαρμογές υψηλής ισχύος RF, όπως σταθμοί βάσης, πομποί, δορυφορικές επικοινωνίες κλπ., με ισχύ μεγαλύτερη από εκείνη των μικρών συνδέσεων (π.χ.BNC) 36.
3- Εύκολη λειτουργία: η συσσωρευτική σύνδεση διευκολύνει την ταχεία σύνδεση και αποσύνδεση χειροκίνητα ή με εργαλεία και ορισμένα μοντέλα υποστηρίζουν τη μέθοδο χωρίς συγκόλληση4.
4- Πιθανά προβλήματα: πρέπει να δοθεί προσοχή στην αντιστοίχιση της αντίστασης (50Ω και 75Ω δεν μπορούν να αναμειχθούν), στην αυξημένη αντανάκλαση λόγω φθοράς της εισαγωγής και της αφαίρεσης,καθώς και ζημιές που οφείλονται σε κατάχρηση (όπως υπερβολική σύσφιξη) 35.
Εφαρμογές:
1Δίκτυα καλωδιακής τηλεόρασης: Συνδέει καλώδιο ομοαξονικού 75Ω σε δορυφορικές μεταδόσεις (π.χ. συστήματα CATV) για την υποστήριξη της μετάδοσης αναλογικού/ψηφιακού σήματος.
2. Μεταδότης εκπομπής: θύρα εξόδου ραδιοσυχνοτήτων για μεταδότη FM/UHF για την αντοχή σε σήματα εκπομπής υψηλής ισχύος.
3- κινηματογραφική και τηλεοπτική παραγωγή: σύνδεση του ασύρματου μικροφώνου της κάμερας, εξοπλισμού μετάδοσης βίντεο (όπως η μετάδοση μικροκυμάτων).
4Ο εξοπλισμός μικροκυμάτων: Μεταδίδει σήματα μικροκυμάτων υψηλής ισχύος σε φούρνους μικροκυμάτων, εξοπλισμό θέρμανσης RF.
5- Ανιχνευτές ραντάρ: σύνδεση RF front-end για ραντάρ αποφυγής συγκρούσεων αυτοκινήτων, ραντάρ καιρού.
Επιταχυντές σωματιδίων/πυρηνικό μαγνητικό συντονισμό: Μεταφορά σημάτων ελέγχου υψηλής συχνότητας ή ενέργειας ραδιοσυχνοτήτων σε εξοπλισμό επιστημονικής έρευνας.
Καταλόγος προϊόντων:
| Διορθωτής ραδιοκυμάτων |
| Συγκροτήματα καλωδίων ραδιοσυχνοτήτων |
| Ερμητικές σφραγίδες από γυαλί σε μέταλλο |
| Συνδετήρας σειράς J30J |
| Επικοινωνιακές αρθρώσεις μικροκυμάτων |
| Οδηγός κυμάτων προς το κοαξιακό προσαρμογέα |
| Σύνδεσμος RF SMA/SSMA |
| Συνεργαστής ραδιοσυχνοτήτων SMP/SSMP |
| MCX/MMCX RF σύνδεσμος |
| Συνδετήρας TNC RF |
| Δικτυακό ρεύμα |
| Συνδετήρας BNC RFΣυνδετήρες κυμάτων χιλιοστών ((2.4mm, 2.92mm) |
Συσκευή και παράδοση:
* Καρτόνι τυπικής εξαγωγής
* Σύμφωνα με τις απαιτήσεις των πελατών
Σημείωση:
Έχουμε πάνω από 10.000 είδηΤύπος N Συνδετήρας, εάν δεν βρεθεί ο συνδετήρας που χρησιμοποιείτε, παρακαλούμε επικοινωνήστε μαζί μας με τα στοιχεία σαςΕίναι....
