Επιχρυσωμένος N-KYD13 N Bulkhead θηλυκός μικροταινίας RF ομοαξονικός σύνδεσμος με ορειχάλκινο πείρο

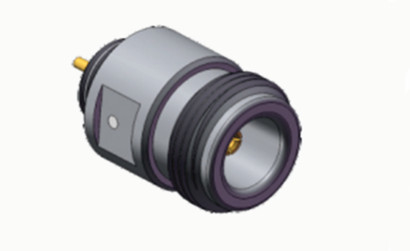

N-KYD13 Gold Plated N Bulkhead Female Microstrip RF Coaxial Connector With Brass Pin
N-KYD13 Gold Plated N Bulkhead Female Microstrip RF Coaxial Connector With Brass Pin N-KYD13 Gold Plated N Bulkhead Female Microstrip RF Coaxial Connector With Brass Pin

Μεγάλες Εικόνας :  Επιχρυσωμένος N-KYD13 N Bulkhead θηλυκός μικροταινίας RF ομοαξονικός σύνδεσμος με ορειχάλκινο πείρο Καλύτερη τιμή

Λεπτομέρειες:
Τόπος καταγωγής: Κίνα
Μάρκα: ELT (Elite)
Πιστοποίηση: ISO-9001-2015
Αριθμό μοντέλου: N-KYD13
Πληρωμής & Αποστολής Όροι:
Ποσότητα παραγγελίας min: 100 κομμάτια
Τιμή: Διαπραγματεύσιμος
Συσκευασία λεπτομέρειες: Καρτόνι τυπικής εξαγωγής
Χρόνος παράδοσης: Εντός 5-7 εργάσιμων ημερών (για αποθέματα)
Όροι πληρωμής: T/T, L/C, Western Union
Δυνατότητα προσφοράς: 1,000, 000 τεμάχια ανά μήνα
Λεπτομερής Περιγραφή Προϊόντος
Ονομασία προϊόντος: Τύπος RF ομοαξονικό Conector Ν Επικάλυψη: Χρυσόπετρα
Φύλο: Γυναικεία Πεδίο συχνότητας: DC~11GHz
Σχήμα: N-KYD13 Αντίσταση: 50Ω
Όνομα προϊόντος: Ομοαξονικός συνδετήρας τύπων RF Ν
Επισημαίνω:

Χρυσό επιχρυσωμένος σύνδεσμος πύλης N

,

N Μικροδιάγραφος RF σύνδεσμος θηλυκής φύσης

,

Ραδιοσυχνοποιητικός κοακσιακός συνδετήρας

Θηλυκός Σύνδεσμος Ομοαξονικού RF Microstrip Τύπου N με Ορειχάλκινο Πείρο

Οι σύνδεσμοι τύπου N είναι ομοαξονικές διεπαφές με σπείρωμα, γνωστές για την ισχυρή αντοχή τους στους κραδασμούς, την ανώτερη ηλεκτρική απόδοση και τη συνήθη συχνότητα λειτουργίας έως 11 GHz – με τα προηγμένα μοντέλα μας να επεκτείνουν αυτή τη χωρητικότητα στα 18 GHz. Αυτοί οι ευέλικτοι σύνδεσμοι επιδεικνύουν εξαιρετική ακεραιότητα σήματος σε πολλαπλές πλατφόρμες ομοαξονικών καλωδίων και βρίσκουν εκτεταμένη εφαρμογή στη αεροδιαστημική μηχανική, τα συστήματα ραντάρ, την τεχνολογία μικροκυμάτων, τις ψηφιακές τηλεπικοινωνίες, τα όργανα RF και τα περιβάλλοντα δοκιμών υψηλής συχνότητας.

Ειδικευόμαστε στην κατασκευή προσαρμοσμένων λύσεων τύπου N για να καλύψουμε ποικίλες τεχνικές προδιαγραφές. Οι δυνατότητες προσαρμογής μας περιλαμβάνουν τον προσανατολισμό του συνδέσμου (τυπικές ή γωνιακές διαμορφώσεις), τα στυλ τοποθέτησης (σχέδια για τοποθέτηση σε πάνελ, σασί ή φλάντζα) και εξειδικευμένες διαμορφώσεις προσαρμογέων, διασφαλίζοντας ακριβή ενσωμάτωση στις μοναδικές απαιτήσεις του συστήματός σας.



Επιχρυσωμένος N-KYD13 N Bulkhead θηλυκός μικροταινίας RF ομοαξονικός σύνδεσμος με ορειχάλκινο πείρο



Προδιαγραφή

Σημείωση: Τα συγκεκριμένα δεδομένα του μοντέλου βασίζονται στα δεδομένα του φύλλου προδιαγραφών του προϊόντος.

Ηλεκτρικά Χαρακτηριστικά
Αντίσταση 50Ω
Εύρος Συχνοτήτων DC~11GHz(Μέγ.18GHz)
Ονομαστική Τάση 1000VRMS*(Μέγ.Επίπεδο Θάλασσας)
Αντοχή Τάσης Διηλεκτρικών 1500VRMS*(Μέγ.Επίπεδο Θάλασσας)
Αντίσταση Μόνωσης ≥5000MΩ
Αντίσταση Κεντρικού Αγωγού Εξωτερικός αγωγός ≤0.5mΩ
Κεντρικός αγωγός ≤1.5mΩ
VSWR ≤1.3
Υλικά & Μηχανικά Χαρακτηριστικά
Κεντρικός Αγωγός Αρσενικό Ορείχαλκος,

Επιμεταλλωμένο με Νικέλιο

Θηλυκό Φωσφορικός Χαλκός,

Επιμεταλλωμένο με Νικέλιο

Ελαστική Επαφή Φωσφορικός Χαλκός Επιμεταλλωμένο με Νικέλιο
Κέλυφος / Περίβλημα Ορείχαλκος, Ανοξείδωτος χάλυβας

Επιμεταλλωμένο με Νικέλιο

Σφιγκτήρας Καλωδίου Ορείχαλκος Επιμεταλλωμένο με Νικέλιο
Μονωτής PTFE
Φλάντζα Ελαστικό Σιλικόνης
Αντοχή 500 Κύκλοι

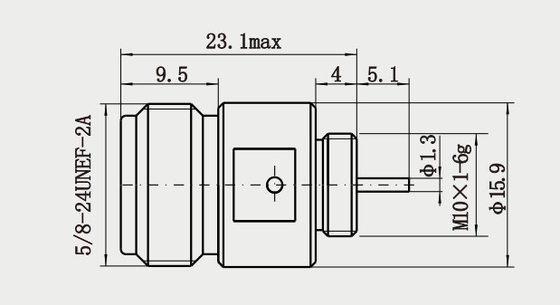

Λεπτομερές Σχέδιο

Επιχρυσωμένος N-KYD13 N Bulkhead θηλυκός μικροταινίας RF ομοαξονικός σύνδεσμος με ορειχάλκινο πείρο

Χαρακτηριστικά:

1. Μηχανικά χαρακτηριστικά
Σχεδιασμός σύζευξης με σπείρωμα: αξιόπιστη σύνδεση μέσω περιστροφικής σύσφιξης, παρέχοντας καλή μηχανική σταθερότητα και αντοχή στους κραδασμούς, κατάλληλο για περιβάλλοντα με κραδασμούς (π.χ. αεροδιαστημικός, εξοπλισμός αυτοκινήτων).
Πολλαπλή τοποθέτηση: Υποστηρίζει διαμορφώσεις Ευθείας, Ορθής Γωνίας, Τοποθέτησης με Φλάντζα ή Τοποθέτησης σε Πάνελ για να καλύψει διαφορετικές απαιτήσεις χώρου.
Αντοχή: Μεταλλικά υλικά (όπως ορείχαλκος ή ανοξείδωτος χάλυβας) σε συνδυασμό με επιμετάλλωση (όπως επιχρύσωση ή επιχάλκωση) για να διασφαλιστεί αντοχή στη φθορά, αντοχή στη διάβρωση και μακροπρόθεσμη αξιοπιστία.



Εφαρμογές:

1. Αεροδιαστημική
Συστήματα ραντάρ: χρησιμοποιούνται για τη σύνδεση μονάδων πομποδεκτών ραντάρ και κεραιών, προσαρμοζόμενα στις ανάγκες μετάδοσης σήματος υψηλής ισχύος και υψηλής συχνότητας14.
Εξοπλισμός δοκιμών υψηλής συχνότητας: Σε βιομηχανικά συστήματα επικοινωνίας και δοκιμών, οι σύνδεσμοι N παρέχουν αξιόπιστες συνδέσεις που είναι ανθεκτικές στους κραδασμούς, αδιάβροχες και ανθεκτικές στη σκόνη14.
Εξοπλισμός αεροναυπηγικής: χρησιμοποιούνται σε συστήματα αερομεταφερόμενων επικοινωνιών και πλοήγησης, προσαρμοζόμενα σε ακραίες θερμοκρασίες και περιβάλλοντα μηχανικής πρόσκρουσης14.
2. Βιομηχανία και Έρευνα
Mικροκυματικά πειράματα και Έρευνα & Ανάπτυξη RF: Υποστήριξη δοκιμών σήματος υψηλής συχνότητας και ενσωμάτωσης εξοπλισμού σε εργαστηριακά περιβάλλοντα, όπως σχεδιασμός κεραιών και ανάλυση υλικών14.
Κέντρα δεδομένων υψηλής απόδοσης: για συνδέσεις RF υψηλής ταχύτητας μεταξύ διακομιστών και συσκευών επικοινωνίας για τη διασφάλιση της ακεραιότητας του σήματος4.



Κατάλογος Προϊόντων:

Προσαρμογέας RF
Συναρμολογήσεις Καλωδίων RF
Ερμητικά Σφραγίσματα Γυαλιού-Μετάλλου
Σύνδεσμος Σειράς J30J
Περιστροφικές Αρθρώσεις Μικροκυμάτων
Προσαρμογέας Κυματοδηγού σε Ομοαξονικό
Σύνδεσμος RF SMA/SSMA
Σύνδεσμος RF SMP/SSMP
Σύνδεσμος RF MCX/MMCX
Σύνδεσμος RF TNC
Σύνδεσμος RF Τύπου N
Σύνδεσμος RF BNC



Σύνδεσμοι Κυμάτων Χιλιοστών (2.4mm, 2.92mm)

Συσκευασία & Παράδοση:
* Τυπικό Εξαγωγικό Κιβώτιο



* Σύμφωνα με τις απαιτήσεις των πελατών
ΣΗΜΕΙΩΣΗ: Διαθέτουμε πάνω από 10.000 τύπους  Συνδέσμου Τύπου NΣύνδεσμος
, εάν ο σύνδεσμος που χρησιμοποιείτε δεν βρεθεί, επικοινωνήστε μαζί μας με τις λεπτομέρειές σαςες
