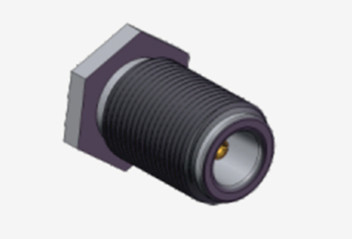

N Μικροστοιχία για συσσωρευτικό ρεύμα ραδιοσυχνότητας (RF Coaxial Connector)
|
Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
Λεπτομερής Περιγραφή Προϊόντος
| Ονομασία προϊόντος: | Τύπος RF ομοαξονικό Conector Ν | Επικάλυψη: | Πλαστικές με νικέλιο |
|---|---|---|---|
| Φύλο: | Γυναικεία | Πεδίο συχνότητας: | DC~11GHz |
| Σχήμα: | N-KYD17 | Αντίσταση: | 50Ω |
N Μικροστοιχία για συσσωρευτικό ρεύμα ραδιοσυχνότητας (RF Coaxial Connector)
Οι συνδετήρες τύπου N διαθέτουν ρυμουλκούμενες διεπαφές που εξασφαλίζουν ασφαλή ζεύξη, σε συνδυασμό με εξαιρετική αντοχή σε δονήσεις και βελτιστοποιημένη ηλεκτρική απόδοση.Ενώ το τυπικό εύρος συχνοτήτων τους εκτείνεται μέχρι 11 GHz, τα προηγμένα μοντέλα μας υποστηρίζουν λειτουργία έως και 18 GHz.Αυτοί οι συνδετήρες αποδεικνύουν ευρεία συμβατότητα με διάφορους τύπους καλωδίων ραδιοσυχνοτήτων και χρησιμοποιούνται ευρέως σε διάφορες βιομηχανίες, συμπεριλαμβανομένης της αεροδιαστημικής μηχανικής, συστήματα ραντάρ, τεχνολογία μικροκυμάτων, ψηφιακές τηλεπικοινωνίες και εξοπλισμός δοκιμών υψηλής συχνότητας.
Προσφέρουμε πλήρως εξατομικεύσιμες συνδέσεις τύπου N και προσαρμογείς προσαρμοσμένες σε διάφορες προδιαγραφές.Οι λύσεις μας μπορούν να κατασκευαστούν με ακρίβεια για να ανταποκριθούν στις μοναδικές ανάγκες της εφαρμογής σας.
Προδιαγραφές
Σημείωση:Τα συγκεκριμένα στοιχεία του μοντέλου βασίζονται στα στοιχεία του δελτίου προδιαγραφών του προϊόντος.
| Ηλεκτρικά χαρακτηριστικά | ||
| Αντίσταση | 50Ω | |
| Πεδίο συχνότητας | Συνεχή ~ 11GHz ((Max.18GHz) | |
| Διορισμένη τάση | 1000VRMS* ((Max.Επίπεδο της θάλασσας) | |
| Δηλεκτρικά Αντίσταση τάσης | 1500VRMS* (μέγιστη στάθμη της θάλασσας) | |
| Αντίσταση μόνωσης | ≥ 5000MΩ | |
| Κεντρική αντίσταση | Εξωτερικός αγωγός | ≤ 0,5mΩ |
| Κεντρικός οδηγός | ≤ 1,5mΩ | |
| VSWR | ≤ 1.3 | |
| Υλικό και μηχανικά χαρακτηριστικά | ||
| Κεντρικός διευθυντής | Άντρας | Μπράουνς,
Πλακέτα νικελίου |
| Γυναικεία | Φωσφόρος Μπρούντζος,
Πλακέτα νικελίου |
|
| Ανθεκτική επαφή | Φωσφόρος Χάλκινος | Πλακέτα νικελίου |
| Κέλυφος / Σώμα | Κάλκυρα, από ανοξείδωτο χάλυβα |
Πλακέτα νικελίου |
| Κρεμάστρα καλωδίου | Άλλες χημικές ουσίες | Πλακέτα νικελίου |
| Απομονωτής | ΠΤΦΕ | |
| Σφραγίδες | Καουτσούκ σιλικόνης | |
| Δυνατότητα | 500 κύκλοι | |

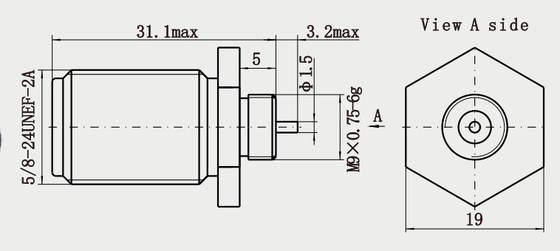

Λεπτομερές σχέδιο
Χαρακτηριστικά:
1Συμβατότητα και ευελιξία
Κατάλληλο για μια ποικιλία καλωδίων: μπορεί να ταιριάζει με ημιευέλικτα καλώδια, ημιτελή καλώδια, ευέλικτα καλώδια κλπ., καλύπτοντας διαφορετικά σενάρια εφαρμογής (π.χ. όργανα δοκιμής, σταθμοί βάσης,συστήματα ραντάρ).
Προσαρμογή: Ο τύπος διεπαφής, το εύρος συχνοτήτων, το υλικό (π.χ. ανθεκτικό στη διάβρωση ανοξείδωτο χάλυβα), η επεξεργασία της επιφάνειας (π.χ. επιχρυσωμένο, ροδιοποιημένο) μπορούν να προσαρμοστούν σύμφωνα με τις απαιτήσεις.
2Τυπικά σενάρια εφαρμογής
Το πεδίο επικοινωνίας: επικοινωνία μικροκυμάτων, επικοινωνία δορυφόρου, σταθμός βάσης 5G/6G, σύνδεση ινών με κεραία.
Δοκιμασία και μέτρηση: διεπαφή ραδιοσυχνοτήτων του αναλυτή δικτύου φορέων, του αναλυτή φάσματος, της γεννήτριας σήματος και άλλων εξοπλισμών.
Άμυνα και Αεροδιαστημική: συστήματα ραντάρ, εξοπλισμός ηλεκτρονικού πολέμου, αερομεταφερόμενες επικοινωνίες, συστήματα καθοδήγησης πυραύλων.
Βιομηχανική και επιστημονική έρευνα: πειράματα ραδιοσυχνοτήτων, δοκιμές συσκευών μικροκυμάτων, μετάδοση υψηλής ταχύτητας σε κέντρα δεδομένων υψηλών επιδόσεων.
Εφαρμογές:
1Άμυνα και αεροδιαστημική
Συστήματα ραντάρ: χρησιμοποιούνται για τη σύνδεση των μονάδων δέκτη-αποδέκτη ραντάρ και των κερατάκων, προσαρμοζόμενα στις ανάγκες της μετάδοσης σήματος υψηλής ισχύος και υψηλής συχνότητας14.
Ηλεκτρονικός εξοπλισμός πολέμου: Στα στρατιωτικά συστήματα επικοινωνίας και παρεμβολής, οι N συνδετήρες παρέχουν αξιόπιστες συνδέσεις που είναι ανθεκτικές σε δονήσεις, αδιάβροχες και αδιάβροχες14.
Εξοπλισμός αερομηχανολογίας: χρησιμοποιείται σε αερομεταφερόμενα συστήματα επικοινωνίας και πλοήγησης, προσαρμόζεται σε ακραίες θερμοκρασίες και σε περιβάλλον μηχανικού σοκ14.
2Βιομηχανία και Έρευνα
Πειραματισμοί μικροκυμάτων και Ε&Α ραδιοσυχνοτήτων: Υποστήριξη της δοκιμής σήματος υψηλής συχνότητας και της ενσωμάτωσης εξοπλισμού σε εργαστηριακά περιβάλλοντα, όπως σχεδιασμός κεραίας και ανάλυση υλικών14.
Κέντρα δεδομένων υψηλών επιδόσεων: για συνδέσεις ραδιοσυχνοτήτων υψηλής ταχύτητας μεταξύ διακομιστών και συσκευών επικοινωνίας για τη διασφάλιση της ακεραιότητας του σήματος4.
Καταλόγος προϊόντων:
| Διορθωτής ραδιοκυμάτων |
| Συγκροτήματα καλωδίων ραδιοσυχνοτήτων |
| Ερμητικές σφραγίδες από γυαλί σε μέταλλο |
| Συνδετήρας σειράς J30J |
| Επικοινωνιακές αρθρώσεις μικροκυμάτων |
| Οδηγός κυμάτων προς το κοαξιακό προσαρμογέα |
| Σύνδεσμος RF SMA/SSMA |
| Συνεργαστής ραδιοσυχνοτήτων SMP/SSMP |
| MCX/MMCX RF σύνδεσμος |
| Συνδετήρας TNC RF |
| Δικτυακό ρεύμα |
| Συνδετήρας BNC RFΣυνδετήρες κυμάτων χιλιοστών ((2.4mm, 2.92mm) |
Συσκευή και παράδοση:
* Καρτόνι τυπικής εξαγωγής
* Σύμφωνα με τις απαιτήσεις των πελατών
Σημείωση:
Έχουμε πάνω από 10.000 είδηΤύπος N Συνδετήρας, εάν δεν βρεθεί ο συνδετήρας που χρησιμοποιείτε, παρακαλούμε επικοινωνήστε μαζί μας με τα στοιχεία σαςΕίναι....
