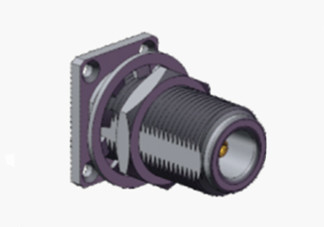

N 4 τρύπες Φλάντζης Πύραυλος Νικελωμένος RF Κοακσιακός Συνδέτης με μικροστοιχία
|
Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
Λεπτομερής Περιγραφή Προϊόντος
| Ονομασία προϊόντος: | Τύπος RF ομοαξονικό Conector Ν | Επικάλυψη: | Πλαστικές με νικέλιο |
|---|---|---|---|
| Αντίσταση: | 50Ω | Πεδίο συχνότητας: | DC~11GHz |
| Σχήμα: | N-KYB2 | Φύλο: | Γυναικεία |
| Υλικό: | χάλκινο | Απομονωτής: | ΠΤΦΕ |
| Δυνατότητα: | 500 κύκλοι |
N 4 τρύπες Φλάντζης Πύραυλος Νικελωμένος RF Κοακσιακός Συνδέτης με μικροστοιχία
Οι σύνδεσμοι τύπου N διαθέτουν μηχανισμούς δέσμευσης νήματος βίδας, προσφέροντας ισχυρή αντοχή σε δονήσεις και ανώτερη ηλεκτρική απόδοση.Τα μοντέλα μας ξεπερνούν την τυπική ένταση των 11 GHz.Οι συνδετήρες αυτοί αποδεικνύουν ευρεία συμβατότητα με διάφορους τύπους καλωδίων RF και χρησιμοποιούνται ευρέως σε βιομηχανίες όπως η αεροηλεκτρονική, η αεροδιαστημική μηχανική, τα συστήματα ραντάρ, η τεχνολογία μικροκυμάτων,ψηφιακές τηλεπικοινωνίες, και εξοπλισμό δοκιμών υψηλής συχνότητας.
Ειδικευόμαστε στην κατασκευή εξατομικευμένων λύσεων τύπου N, προσαρμόζοντας τις ειδικές ανάγκες των πελατών είτε απαιτούν ευθείες είτε ορθογώνιες διαμορφώσεις, τοποθέτηση σε πάνελ, τοποθέτηση σε πλαισίο,ή σχεδιασμοί για τοποθέτηση φλάντζας.
Προδιαγραφές
Σημείωση:Τα συγκεκριμένα στοιχεία του μοντέλου βασίζονται στα στοιχεία του δελτίου προδιαγραφών του προϊόντος.
| Ηλεκτρικά χαρακτηριστικά | ||
| Αντίσταση | 50Ω | |
| Πεδίο συχνότητας | Συνεχή ~ 11GHz ((Max.18GHz) | |
| Διορισμένη τάση | 1000VRMS* ((Max.Επίπεδο της θάλασσας) | |
| Δηλεκτρικά Αντίσταση τάσης | 1500VRMS* (μέγιστη στάθμη της θάλασσας) | |
| Αντίσταση μόνωσης | ≥ 5000MΩ | |
| Κεντρική αντίσταση | Εξωτερικός αγωγός | ≤ 0,5mΩ |
| Κεντρικός οδηγός | ≤ 1,5mΩ | |
| VSWR | ≤ 1.3 | |
| Υλικό και μηχανικά χαρακτηριστικά | ||
| Κεντρικός διευθυντής | Άντρας | Κάλβουνο, επιχρυσωμένο |
| Γυναικεία | Φωσφόρος Χαλκός, επιχρυσωμένο | |
| Ανθεκτική επαφή | Φωσφόρος Χάλκινος | Πλαστικές με νικέλιο Παθητικές |
| Κέλυφος / Σώμα | Άξονα από χαλκό | Χρυσό επιχρυσωμένο Παθητικοποίηση |
| Κρεμάστρα καλωδίου | Άλλες χημικές ουσίες | Πλακέτα νικελίου |
| Απομονωτής | ΠΤΦΕ | |
| Σφραγίδες | Καουτσούκ σιλικόνης | |
| Δυνατότητα | 500 κύκλοι | |

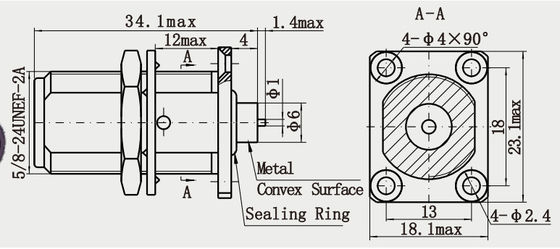

Λεπτομερές σχέδιο
Σχεδιασμός:
Χαρακτηριστικά:
1. Προσαρμοστικότητα στο περιβάλλον
Αντίσταση σε δονήσεις και κρούσματα: Η δομή κλειδώματος με νήματα αντιστέκεται αποτελεσματικά σε μηχανικές δονήσεις και κρούσματα, κατάλληλη για σκληρά περιβάλλοντα (π.χ. αεροδιαστημικό, στρατιωτικό εξοπλισμό).
Πεδίο θερμοκρασίας: Συνήθως σταθερό στην περιοχή από -55 °C έως +125 °C, ορισμένα στρατιωτικά προϊόντα είναι ανθεκτικά σε ακραίες θερμοκρασίες.
Επίπεδο προστασίας: Προαιρετική υδατοστεγή και ανθεκτική στην σκόνη σχεδίαση (π.χ. IP67/IP68), κατάλληλη για εξωτερικά ή υγρά περιβάλλοντα.
2Συμβατότητα και ευελιξία
Προσαρμόζεται σε μια ποικιλία καλωδίων: μπορεί να ταιριάζει με ημι-ευέλικτα καλώδια, ημι-σταθερά καλώδια, ευέλικτα καλώδια κλπ., καλύπτοντας διαφορετικά σενάρια εφαρμογής (π.χ. όργανα δοκιμής, σταθμοί βάσης,συστήματα ραντάρ).
Προσαρμογή: Τύπος διεπαφής, εύρος συχνοτήτων, υλικό (π.χ. ανθεκτικό στη διάβρωση ανοξείδωτο χάλυβα), επεξεργασία επιφάνειας (π.χ. χρυσοποιημένο, ροδιοποιημένο), κλπ.μπορεί να προσαρμοστεί σύμφωνα με τις απαιτήσεις.
Εφαρμογές:
1Βιομηχανία και Έρευνα
Πειραματισμοί μικροκυμάτων και Ε&Α RF: Υποστηρίζει τη δοκιμή σήματος υψηλής συχνότητας και την ενσωμάτωση εξοπλισμού σε εργαστηριακά περιβάλλοντα, όπως ο σχεδιασμός κεραίας και η ανάλυση υλικών14.
Κέντρο δεδομένων υψηλών επιδόσεων: για συνδέσεις ραδιοσυχνοτήτων υψηλής ταχύτητας μεταξύ διακομιστών και συσκευών επικοινωνίας για τη διασφάλιση της ακεραιότητας του σήματος4.
2Άλλα ειδικά σενάρια
Εξωτερική ασύρματη παρακολούθηση: Στα συστήματα ασφαλείας, οι συνδέσεις τύπου N προσαρμόζονται στη βροχή και το χιόνι μέσω υδατοασφαλούς σχεδιασμού (π.χ. τοποθέτηση φλάντζας) 14.
Εφαρμογές υψηλής ισχύος: όπως φούρνοι μικροκυμάτων, εξοπλισμός θέρμανσης ραδιοσυχνοτήτων, N συνδέσεις μπορούν να αντέξουν τη μετάδοση υψηλής ισχύος14
Καταλόγος προϊόντων:
| Διορθωτής ραδιοκυμάτων |
| Συγκροτήματα καλωδίων ραδιοσυχνοτήτων |
| Ερμητικές σφραγίδες από γυαλί σε μέταλλο |
| Συνδετήρας σειράς J30J |
| Επικοινωνιακές αρθρώσεις μικροκυμάτων |
| Οδηγός κυμάτων σε κοακσιακό προσαρμογέα |
| Σύνδεσμος RF SMA/SSMA |
| Συνεργαστής ραδιοσυχνοτήτων SMP/SSMP |
| MCX/MMCX RF σύνδεσμος |
| Συνδετήρας TNC RF |
| Δικτυακό ρεύμα |
|
Συνδέτες χιλιοστών κυμάτων (σ.σ. 2,4 mm, 2,92 mm)
|
Συσκευή και παράδοση:
* Καρτόνι τυπικής εξαγωγής
* Σύμφωνα με τις απαιτήσεις των πελατών
Σημείωση:
Έχουμε πάνω από 10.000 είδηΤύπος N Συνδετήρας, εάν δεν βρεθεί ο συνδετήρας που χρησιμοποιείτε, παρακαλούμε επικοινωνήστε μαζί μας με τα στοιχεία σαςΕίναι....
