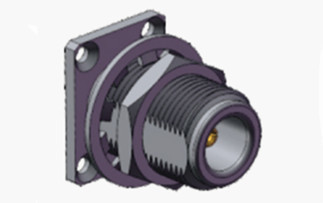

Νικελωμένο N προθάλαμο θηλυκό φλάντζο RF κοακσιακό σύνδεσμο
|
Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
Λεπτομερής Περιγραφή Προϊόντος
| Ονομασία προϊόντος: | Τύπος RF ομοαξονικό Conector Ν | Επικάλυψη: | Πλαστικές με νικέλιο |
|---|---|---|---|
| Αντίσταση: | 50Ω | Πεδίο συχνότητας: | DC~11GHz |
| Σχήμα: | Επικαιροποίηση | Φύλο: | Γυναικεία |
Νικελωμένο N προθάλαμο θηλυκό φλάντζο RF κοακσιακό σύνδεσμο
Οι σύνδεσμοι τύπου N χρησιμοποιούν μηχανισμούς δέσμευσης νήματος βίδας, παρέχοντας εξαιρετική αντοχή σε δονήσεις και βελτιστοποιημένες ηλεκτρικές επιδόσεις.Τα προηγμένα μοντέλα μας επεκτείνουν τις λειτουργικές δυνατότητες στα 18 GHz.Οι συνδετήρες αυτοί διατηρούν συμβατότητα με διάφορους τύπους καλωδίων RF και αποτελούν αναπόσπαστο συστατικό σε όλα τα συστήματα αεροπλοΐας, αεροδιαστημικών συστημάτων, δικτύων ραντάρ, εφαρμογών μικροκυμάτων,υποδομή ψηφιακών επικοινωνιών, και εξοπλισμού μετρήσεων ακρίβειας.
Η ομάδα μηχανικών μας ειδικεύεται στην κατασκευή προσαρμοσμένων λύσεων τύπου N για να ταιριάζουν με τις ακριβείς προδιαγραφές.ή σχεδιασμοί για τοποθέτηση φλάντζας, παρέχουμε πλήρως εξατομικευμένους προσαρμογείς και συνδέσμους για να ανταποκριθούν στις ακριβείς ανάγκες εφαρμογής σας.
Προδιαγραφές
Σημείωση:Τα συγκεκριμένα στοιχεία του μοντέλου βασίζονται στα στοιχεία του δελτίου προδιαγραφών του προϊόντος.
| Ηλεκτρικά χαρακτηριστικά | ||
| Αντίσταση | 50Ω | |
| Πεδίο συχνότητας | Συνεχή ~ 11GHz ((Max.18GHz) | |
| Διορισμένη τάση | 1000VRMS* ((Max.Επίπεδο της θάλασσας) | |
| Δηλεκτρικά Αντίσταση τάσης | 1500VRMS* (μέγιστη στάθμη της θάλασσας) | |
| Αντίσταση μόνωσης | ≥ 5000MΩ | |
| Κεντρική αντίσταση | Εξωτερικός αγωγός | ≤ 0,5mΩ |
| Κεντρικός οδηγός | ≤ 1,5mΩ | |
| VSWR | ≤ 1.3 | |
| Υλικό και μηχανικά χαρακτηριστικά | ||
| Κεντρικός διευθυντής | Άντρας | Κάλβουνο, επιχρυσωμένο |
| Γυναικεία | Φωσφόρος Χαλκός, επιχρυσωμένο | |
| Ανθεκτική επαφή | Φωσφόρος Χάλκινος | Πλαστικές με νικέλιο Παθητικές |
| Κέλυφος / Σώμα | Άξονα από χαλκό | Χρυσό επιχρυσωμένο Παθητικοποίηση |
| Κρεμάστρα καλωδίου | Άλλες χημικές ουσίες | Πλακέτα νικελίου |
| Απομονωτής | ΠΤΦΕ | |
| Σφραγίδες | Καουτσούκ σιλικόνης | |
| Δυνατότητα | 500 κύκλοι | |

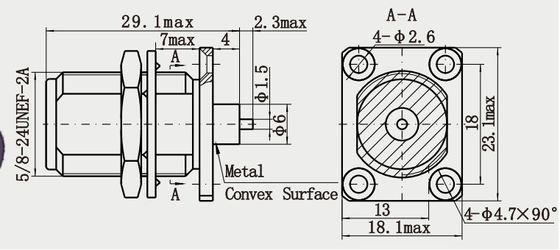

Λεπτομερές σχέδιο
Χαρακτηριστικά:
1Σχεδιασμός ζεύξης με νήματα: Αξιόπιστη σύνδεση μέσω περιστροφικής σφίξης, παρέχοντας καλή μηχανική σταθερότητα και αντοχή σε δονήσεις, κατάλληλη για περιβάλλοντα δονήσεων (π.χ. αεροδιαστημική,οχηματαγωγός εξοπλισμός).
2. Πολλαπλή τοποθέτηση: Υποστηρίζει διαμορφώσεις ευθείας, δεξιάς γωνίας, φλάντζης ή φράχτη για να καλύπτει διαφορετικές απαιτήσεις χώρου.
Εφαρμογές:
1- Ραδιοτηλεόραση και ραδιοφωνία
Μεταδότης τηλεόρασης: Χρησιμοποιείται για τη σύνδεση του μεταδότη με την κεραία για τη μετάδοση υψηλής συχνότητας σημάτων RF (π.χ. ζώνες UHF/VHF) για τη διασφάλιση σταθερής κάλυψης του σήματος34.
Δίκτυα καλωδιακής τηλεόρασης: Στα συστήματα διανομής καλωδίων, οι συνδέσεις τύπου N χρησιμοποιούνται για τη σύνδεση ομοαξονικών καλωδίων με εξοπλισμό που υποστηρίζει την αναλογική/ψηφιακή μετάδοση σήματος3.
2- Όργανα δοκιμών και μετρήσεων
Αναλυτής δικτύου διανυσμάτων/αναλυτής φάσματος: Χρησιμοποιείται ως τυποποιημένη διεπαφή για τη σύνδεση της υπό δοκιμή συσκευής με το όργανο για την υποστήριξη της δοκιμής σήματος υψηλής ακρίβειας (π.χ. DC έως 18 GHz) 14.
Γεννήτριες/οσκιλοσκόπια σήματος: για είσοδο/εξόδου σήματος ραδιοσυχνοτήτων για τη διασφάλιση χαμηλής αντανάκλασης και χαμηλής απώλειας1
Καταλόγος προϊόντων:
| Διορθωτής ραδιοκυμάτων |
| Συγκροτήματα καλωδίων ραδιοσυχνοτήτων |
| Ερμητικές σφραγίδες από γυαλί σε μέταλλο |
| Συνδετήρας σειράς J30J |
| Επικοινωνιακές αρθρώσεις μικροκυμάτων |
| Οδηγός κυμάτων σε κοακσιακό προσαρμογέα |
| Σύνδεσμος RF SMA/SSMA |
| Συνεργαστής ραδιοσυχνοτήτων SMP/SSMP |
| MCX/MMCX RF σύνδεσμος |
| Συνδετήρας TNC RF |
| Δικτυακό ρεύμα |
| Συνδετήρας BNC RF Συνδετήρες χιλιοστών κυμάτων (με 2,4 mm, 2,92 mm) |
Συσκευή και παράδοση:
* Καρτόνι τυπικής εξαγωγής
* Σύμφωνα με τις απαιτήσεις των πελατών
Σημείωση:
Έχουμε πάνω από 10.000 είδηΤύπος N Συνδετήρας, εάν δεν βρεθεί ο συνδετήρας που χρησιμοποιείτε, παρακαλούμε επικοινωνήστε μαζί μας με τα στοιχεία σαςΕίναι....
