Νικελωμένο N-KYFD1 Πυραμίδιο Γυναικεία φλάντσα Ραδιοσυχνότητα Κοακσιακό Συνδετήρα για σταθερή σύνδεση

Nickel Plated N-KYFD1 Bulkhead Female Flange Mount RF Coaxial Connector for Stable Connection
Nickel Plated N-KYFD1 Bulkhead Female Flange Mount RF Coaxial Connector for Stable Connection Nickel Plated N-KYFD1 Bulkhead Female Flange Mount RF Coaxial Connector for Stable Connection

Μεγάλες Εικόνας :  Νικελωμένο N-KYFD1 Πυραμίδιο Γυναικεία φλάντσα Ραδιοσυχνότητα Κοακσιακό Συνδετήρα για σταθερή σύνδεση Καλύτερη τιμή

Λεπτομέρειες:
Τόπος καταγωγής: Κίνα
Μάρκα: ELT (Elite)
Πιστοποίηση: ISO-9001-2015
Αριθμό μοντέλου: Επικαιροποίηση
Πληρωμής & Αποστολής Όροι:
Ποσότητα παραγγελίας min: 100 κομμάτια
Τιμή: Διαπραγματεύσιμος
Συσκευασία λεπτομέρειες: Καρτόνι τυπικής εξαγωγής
Χρόνος παράδοσης: Εντός 5-7 εργάσιμων ημερών (για αποθέματα)
Όροι πληρωμής: T/T, L/C, Western Union
Δυνατότητα προσφοράς: 1,000, 000 τεμάχια ανά μήνα
Λεπτομερής Περιγραφή Προϊόντος
Ονομασία προϊόντος: Τύπος RF ομοαξονικό Conector Ν Επικάλυψη: Πλαστικές με νικέλιο
Αντίσταση: 50Ω Πεδίο συχνότητας: DC~11GHz
Σχήμα: Επικαιροποίηση Φύλο: Γυναικεία
Όνομα προϊόντος: Ομοαξονικός συνδετήρας τύπων RF Ν
Επισημαίνω:

Νικελίου Επιμεταλλωμένος N-KYFD1 Σύνδεσμος Εισόδου

,

Δυνατότητα διακόπτη

,

Σταθερή Σύνδεση Ομοαξονικός Προσαρμογέας RF

Επιμεταλλωμένος N Θηλυκή Φλάντζα Σύνδεσης Ομοαξονικού Συνδετήρα RF

Οι συνδετήρες τύπου Ν χρησιμοποιούν μηχανισμούς σύμπλεξης με σπείρωμα, προσφέροντας εξαιρετική αντοχή σε κραδασμούς και βελτιστοποιημένη ηλεκτρική απόδοση. Ενώ το τυπικό εύρος συχνοτήτων φτάνει έως τα 11 GHz, τα προηγμένα μοντέλα μας επεκτείνουν τις δυνατότητες λειτουργίας έως τα 18 GHz. Αυτοί οι συνδετήρες διατηρούν τη συμβατότητα με διάφορους τύπους καλωδίων RF και αποτελούν αναπόσπαστα εξαρτήματα σε αεροηλεκτρονική, συστήματα αεροδιαστημικής, δίκτυα ραντάρ, εφαρμογές μικροκυμάτων, υποδομές ψηφιακών επικοινωνιών και εξοπλισμό ακριβείας μέτρησης.

Η ομάδα μηχανικών μας ειδικεύεται στη δημιουργία προσαρμοσμένων λύσεων τύπου Ν για να ταιριάζουν σε ακριβείς προδιαγραφές. Είτε απαιτείτε ευθείες ή ορθές γωνίες, συνδέσεις πάνελ, σασί ή φλάντζας, παρέχουμε πλήρως προσαρμοσμένους αντάπτορες και συνδετήρες για να καλύψουμε τις ακριβείς ανάγκες της εφαρμογής σας.



Προδιαγραφή

Σημείωση: Τα συγκεκριμένα δεδομένα του μοντέλου βασίζονται στα δεδομένα του φύλλου προδιαγραφών του προϊόντος.

Ηλεκτρικά Χαρακτηριστικά
Αντίσταση 50Ω
Εύρος Συχνοτήτων DC~11GHz(Μέγ.18GHz)
Ονομαστική Τάση 1000VRMS*(Μέγ.Επίπεδο Θάλασσας)
Αντοχή Τάσης Διηλεκτρικών 1500VRMS*(Μέγ.Επίπεδο Θάλασσας)
Αντίσταση Μόνωσης ≥5000MΩ
Αντίσταση Κεντρικού Αγωγού Εξωτερικός αγωγός ≤0.5mΩ
Κεντρικός αγωγός ≤1.5mΩ
VSWR ≤1.3
Υλικά & Μηχανικά Χαρακτηριστικά
Κεντρικός Αγωγός Αρσενικό Ορείχαλκος, Επιχρυσωμένο
Θηλυκό Φωσφορικός Χαλκός, Επιχρυσωμένο
Ελαστική Επαφή Φωσφορικός Χαλκός Επιμεταλλωμένο Παθητικοποιημένο Νικέλιο
Κέλυφος / Περίβλημα Ορείχαλκος Ανοξείδωτος χάλυβας Επιχρυσωμένο Παθητικοποίηση
Σφιγκτήρας Καλωδίου Ορείχαλκος Επιμεταλλωμένο Νικέλιο
Μονωτής PTFE
Φλάντζα Ελαστικό Σιλικόνης
Αντοχή 500 Κύκλοι

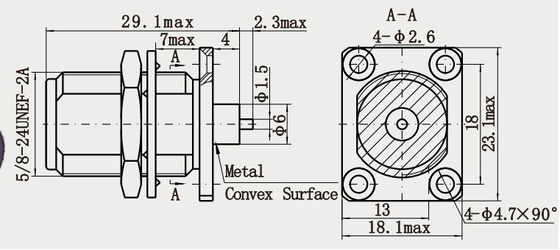

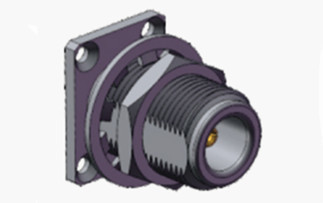

Λεπτομερές Σχέδιο

Νικελωμένο N-KYFD1 Πυραμίδιο Γυναικεία φλάντσα Ραδιοσυχνότητα Κοακσιακό Συνδετήρα για σταθερή σύνδεση

Νικελωμένο N-KYFD1 Πυραμίδιο Γυναικεία φλάντσα Ραδιοσυχνότητα Κοακσιακό Συνδετήρα για σταθερή σύνδεση

Χαρακτηριστικά:

1. Σχεδιασμός σύμπλεξης με σπείρωμα: Αξιόπιστη σύνδεση μέσω περιστροφικής σύσφιξης, παρέχοντας καλή μηχανική σταθερότητα και αντοχή σε κραδασμούς, κατάλληλο για περιβάλλοντα με κραδασμούς (π.χ. αεροδιαστημικός, εξοπλισμός αυτοκινήτων).
2. Πολλαπλή τοποθέτηση: Υποστηρίζει διαμορφώσεις Ευθείας, Ορθής Γωνίας, Σύνδεσης Φλάντζας ή Σύνδεσης Σασί για να καλύψει διαφορετικές απαιτήσεις χώρου.

Εφαρμογές:

1. Ραδιοτηλεοπτικές και Τηλεοπτικές Μεταδόσεις
Πομπός Τηλεοπτικών Μεταδόσεων: Χρησιμοποιείται για τη σύνδεση του πομπού με την κεραία για τη μετάδοση σημάτων RF υψηλής συχνότητας (π.χ. ζώνες UHF/VHF) για να διασφαλιστεί σταθερή κάλυψη σήματος34.
Δίκτυα Καλωδιακής Τηλεόρασης: Σε συστήματα διανομής καλωδίων, οι συνδετήρες τύπου Ν χρησιμοποιούνται για τη σύνδεση ομοαξονικών καλωδίων με εξοπλισμό για την υποστήριξη μετάδοσης αναλογικών/ψηφιακών σημάτων3.
2. Όργανα Δοκιμών και Μετρήσεων
Αναλυτής Δικτύου Διανυσμάτων/Αναλυτής Φάσματος: Χρησιμοποιείται ως τυπική διεπαφή για τη σύνδεση της συσκευής υπό δοκιμή με το όργανο για την υποστήριξη δοκιμών σήματος υψηλής ακρίβειας (π.χ. DC έως 18 GHz)14.
Γεννήτριες σήματος/παλμογράφοι: για είσοδο/έξοδο σήματος RF για να διασφαλιστεί χαμηλή ανάκλαση και χαμηλή απώλεια1



Κατάλογος Προϊόντων:

Αντάπτορας RF
Συναρμολογήσεις Καλωδίων RF
Ερμητικά Σφραγίσματα Γυαλιού-Μετάλλου
Συνδετήρας Σειράς J30J
Περιστροφικές Αρθρώσεις Μικροκυμάτων
Αντάπτορας Κυματοδηγού προς Ομοαξονικό
Συνδετήρας RF SMA/SSMA
Συνδετήρας RF SMP/SSMP
Συνδετήρας RF MCX/MMCX
Συνδετήρας RF TNC
Συνδετήρας RF Τύπου Ν
Συνδετήρας RF BNC Συνδετήρες Κυμάτων χιλιοστού (2.4mm, 2.92mm)



Συσκευασία & Παράδοση:

* Τυπικό Εξαγωγικό Κιβώτιο
* Σύμφωνα με τις απαιτήσεις των πελατών



ΣΗΜΕΙΩΣΗ:
Διαθέτουμε πάνω από 10.000 τύπους Συνδετήρα Τύπου Ν Συνδετήρας, εάν ο συνδετήρας που χρησιμοποιείτε δεν βρεθεί, παρακαλούμε επικοινωνήστε μαζί μας με τις λεπτομέρειες
ρίες.
