Εξοικονόμηση χώρου ή Υψηλής συχνότητας RF Connector Ερμητικά Σφραγισμένο CSMP / SMPS Αρσενικό Connector Για Συγκόλληση PCB

Εισαγωγή Προϊόντος:

Εξοικονόμηση Χώρου ή Υψηλής Συχνότητας CSMP/SMPS Αρσενικός Συνδετήρας RF για Εγκατάσταση σε PCB

Ο Συνδετήρας RF CSMP, που ονομάζεται επίσης SMPS, διαθέτει έναν κεντρικό αγωγό κατασκευασμένο από επιχρυσωμένο κράμα Kovar, εξασφαλίζοντας σταθερή και αξιόπιστη μετάδοση σήματος σε ένα ευρύ φάσμα συχνοτήτων από 0,04GHz έως 40GHz. Αυτό το καθιστά ιδανικό για εφαρμογές υψηλής συχνότητας που απαιτούν ακρίβεια και σταθερότητα.

Με αντίσταση μόνωσης ≥2000MΩ, ο CSMP Συνδετήρας RF ελαχιστοποιεί την απώλεια σήματος και διατηρεί την ακεραιότητα του σήματος ακόμη και σε δύσκολες συνθήκες, συμβάλλοντας στη συνολική του αξιοπιστία και απόδοση σε κρίσιμα συστήματα RF.

Σχεδιασμένος με ονομαστική αντίσταση 50Ω, ο Συνδετήρας RF CSMP ταιριάζει με την αντίσταση των συνδεδεμένων εξαρτημάτων, μειώνοντας τις ανακλάσεις και τις παραμορφώσεις σήματος για βέλτιστη μεταφορά σήματος και μέγιστη απόδοση του συστήματος RF.

Ο συμπαγής συντελεστής μορφής του Συνδετήρα RF CSMP, γνωστός και ως Supper micro SMP, είναι μικρότερος από τον SSMP(mini smp, smpm), καθιστώντας τον ιδανικό για εφαρμογές εξοικονόμησης χώρου. Το μικρό του μέγεθος υποστηρίζει εγκαταστάσεις υψηλής πυκνότητας χωρίς συμβιβασμούς στην απόδοση, προσφέροντας μια ευέλικτη λύση για σύγχρονα συστήματα RF.

Εν κατακλείδι, ο Συνδετήρας RF CSMP συνδυάζει ανώτερα υλικά, μηχανική ακριβείας και δυνατότητες υψηλής απόδοσης, καθιστώντας τον ιδανική επιλογή για διάφορες εφαρμογές RF. Είτε για περιβάλλοντα περιορισμένου χώρου είτε για εφαρμογές υψηλής συχνότητας, οι Συνδετήρες RF SSMP και CSMP παρέχουν αξιόπιστη συνδεσιμότητα και εξαιρετική ακεραιότητα σήματος.

Χαρακτηριστικά:

• Supper micro SMP Σχεδιασμός Mini τύπου SMP: Ιδανικό για εφαρμογές που απαιτούν μια συμπαγή και ελαφριά λύση συνδετήρα. Το μικροσκοπικό του μέγεθος είναι ιδανικό για περιβάλλοντα περιορισμένου χώρου.
• Υψηλής Ποιότητας Δομή: Κατασκευασμένο στην Xi'an της Κίνας, με ανθεκτικό εξωτερικό αγωγό από κράμα Kovar με επιχρύσωση, εξασφαλίζοντας εξαιρετική αγωγιμότητα και αξιοπιστία.
• Ευρύ Φάσμα Συχνοτήτων: Κατάλληλο για εφαρμογές υψηλής συχνότητας εντός του εύρους 0,04GHz έως 40GHz.
• Ερμητική Σφράγιση: Βαθμολογημένο στα 1.01325 X 10-3 Pa.cm3/s, παρέχοντας μια σφιχτή σφράγιση για την αποφυγή διαρροής αερίων ή υγρών, καθιστώντας το ιδανικό για περιβάλλοντα που απαιτούν υψηλή προστασία από περιβαλλοντικούς παράγοντες.
• Ανώτερη Μόνωση: Γυάλινος (Πράσινος) μονωτήρας, προσφέροντας εξαιρετικές ιδιότητες μόνωσης για αξιόπιστη απόδοση σε δύσκολες συνθήκες.

Τεχνικές Παράμετροι:

Διάγραμμα Διαστάσεων του Αρσενικού Συνδετήρα RF CSMP/SMPS για Εγκατάσταση σε PCB :

Λύση Board to Board:

Αρσενικός Συνδετήρας CSMP (Full detent) + Θηλυκός Προσαρμογέας CSMP + Αρσενικός Συνδετήρας CSMP (Smooth bore)

Εφαρμογές:

Ο Ερμητικά Σφραγισμένος Συνδετήρας CSMP είναι ευέλικτος και μπορεί να χρησιμοποιηθεί σε:

• Αεροδιαστημική
• Τηλεπικοινωνίες
• Αεροπορία
• Πλοήγηση
• Δορυφόροι
• Ραντάρ
• Βιομηχανία & ηλεκτρονικά

Το μικροσκοπικό του μέγεθος, το ευρύ φάσμα συχνοτήτων και η ερμητική σφράγιση το καθιστούν μια αξιόπιστη επιλογή για απαιτητικά περιβάλλοντα.

Προσαρμογή:

Υπηρεσίες Προσαρμογής Προϊόντων για Συνδετήρα RF CSMP :

Οι υπηρεσίες προσαρμογής προϊόντων είναι διαθέσιμες για το minitype SMP, το mini-size SMP και το minisize SMP.

MOQ: 200 τεμάχια

Συσκευασία και Αποστολή:

Αυτός ο Συνδετήρας RF CSMP είναι προσεκτικά συσκευασμένος για να εξασφαλίσει την ασφαλή παράδοση στην πόρτα σας.

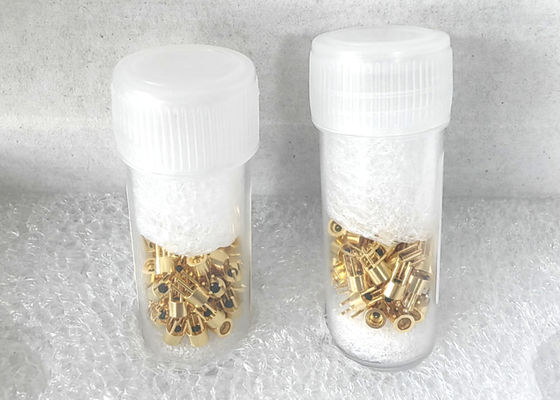

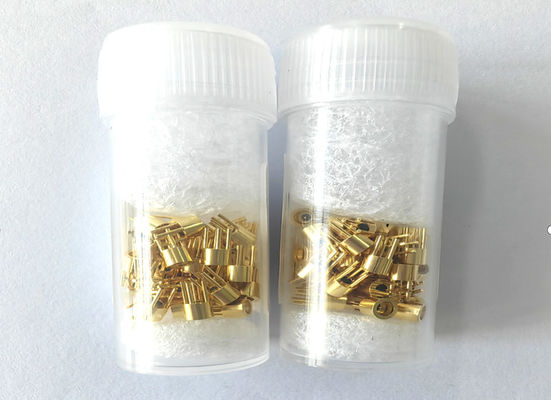

Συσκευασία: 50 τεμάχια/ Πλαστικό μπουκάλι

Μέγεθος Εξωτερικού Χαρτοκιβωτίου: 21.5*15.5*12cm (0.040 CBM)

Σημείωση: Το Εξωτερικό Χαρτοκιβώτιο μπορεί να χωρέσει Δύο Μικρά Χαρτοκιβώτια
