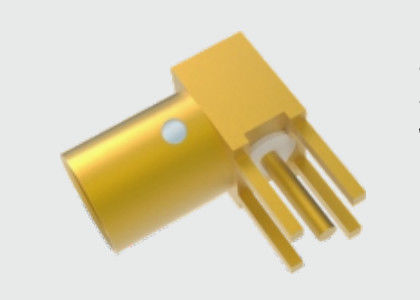

RA SMP Αρσενικό Ημιδιατηρητικό Μικροταινίας Συνδετήρας για PCB Μέσω Οπής Συγκόλλησης

Περιγραφή Προϊόντος:

Σύνδεσμος SMP είναι ένας σύνδεσμος τύπου push-on με μια διεπαφή που είναι εξαιρετικά μικρή, παρόμοια σε κλίμακα με τον σύνδεσμο MMCX. Αυτό το καθιστά εξαιρετικά κατάλληλο για τυφλή ζευγοποίηση υψηλής πυκνότητας, ειδικά για εφαρμογές που αφορούν πλακέτες τυπωμένων κυκλωμάτων, πλαίσια και ντουλάπια. Χρησιμοποιείται γενικά σε ζεύγη, η λύση μας για σύνδεση PCB board to board όπως συνδετήρες πλήρους συγκράτησης/περιορισμένης συγκράτησης + προσαρμογείς εν σειρά + συνδετήρες ομαλής οπής.

Με βάση τις διαφορετικές δυνάμεις συγκράτησης σύνδεσης, οι σύνδεσμοι SMP χωρίζονται σε τρεις τύπους διεπαφής: ομαλή οπή, περιορισμένη συγκράτηση και πλήρης συγκράτηση, καθένας από τους οποίους καλύπτει διαφορετικές ανάγκες εφαρμογής:

1) Διεπαφή ομαλής οπής: Αυτός ο τύπος προσφέρει τη μικρότερη δύναμη συγκράτησης σύνδεσης, επιτρέποντας την αξονική και ακτινική ευθυγράμμιση. Χρησιμοποιείται συνήθως σε τυφλές συνδέσεις ή μη ακριβείς μετρήσεις και έχει τη μεγαλύτερη διάρκεια ζωής.

2) Διεπαφή πλήρους συγκράτησης: Αυτός ο τύπος παρέχει την καλύτερη δύναμη συγκράτησης σύνδεσης και την καλύτερη αντοχή σε κραδασμούς και κλονισμούς. Λόγω της δυσκολίας αποσύνδεσης μόλις συνδεθεί, παρά τη μεγάλη σταθερότητά του, επηρεάζει σημαντικά τη διάρκεια ζωής και την ευκολία του προϊόντος, με διάρκεια ζωής μόνο περίπου 500 κύκλους. Χρησιμοποιείται συχνά για συνδέσεις καλωδίων.

3) Διεπαφή περιορισμένης συγκράτησης: Γνωστή και ως διεπαφή ημι-συγκράτησης, συνδυάζει τα πλεονεκτήματα της ομαλής οπής και της πλήρους συγκράτησης, προσφέροντας υψηλή σταθερότητα δοκιμών και μεγαλύτερη διάρκεια ζωής σε σύγκριση με την πλήρη συγκράτηση. Είναι κατάλληλο για μετρήσεις ακριβείας.

SMP Male Right Angle RA Limited Detent Connector (Μονάδα: mm): SMP-JWHD37

Άλλο SMP Male RA Limited Detent or Smooth Bore Connector Παρόμοιο Μοντέλο:

SMP Male RA Limited Detent Connector PCB Soldering Μοντέλο: SMP-JWFD22 & SMP-JWFD22-S

SMP Male RA Limited Detent Connector Flange Mount Μοντέλο: SMP-JWFD11

Για περισσότερα προϊόντα, επικοινωνήστε ελεύθερα μαζί μας για τον κατάλογο προϊόντων sales3@xa-elite.com.cn

Εφαρμογές:

Λόγω των μικρότερων ακίδων ή ακόμα και του σχεδιασμού χωρίς ακίδες των εξαρτημάτων SMP, η ηλεκτρική διαδρομή είναι μικρότερη, γεγονός που βοηθά στη βελτίωση της ταχύτητας και της σταθερότητας της μετάδοσης σήματος, ενισχύοντας έτσι τη συνολική απόδοση των ηλεκτρονικών προϊόντων. Τα εξαρτήματα SMP έχουν επίσης καλή αντοχή σε κραδασμούς και κρούσεις και χαμηλό ποσοστό ελαττωμάτων στις αρθρώσεις συγκόλλησης. Αυτό κάνει τα προϊόντα που συγκολλώνται με SMP να παρουσιάζουν εξαιρετική αξιοπιστία, ενισχύοντας τη συνολική ανθεκτικότητα των προϊόντων.

Η τεχνολογία συγκόλλησης SMP χρησιμοποιείται ευρέως στις επικοινωνίες, τα ηλεκτρονικά είδη ευρείας κατανάλωσης, τους υπολογιστές, τα ηλεκτρονικά αυτοκινήτων, τον βιομηχανικό έλεγχο και τους τομείς της αεροδιαστημικής. Σε αυτούς τους τομείς, η τεχνολογία SMP διαδραματίζει έναν αναντικατάστατο ρόλο, οδηγώντας την σμίκρυνση και την ανάπτυξη υψηλής απόδοσης των ηλεκτρονικών προϊόντων.

Προσαρμογή:

Υπηρεσίες προσαρμογής προϊόντων για σύνδεσμο SMP RF:

Επωνυμία: ELT

Τιμή: Ανάλογα με την ποσότητα

Στείλτε μας το σχέδιο και θα αφήσουμε τον μηχανικό μας να κανονίσει την αξιολόγηση ή θα μας προτείνετε το εναλλακτικό μοντέλο.

Συσκευασία και Αποστολή:

Συσκευασία και αποστολή προϊόντος για σύνδεσμο SMP RF:

Ο σύνδεσμος SMP RF διατίθεται με ασφάλεια συσκευασμένος σε ένα μικρό χαρτοκιβώτιο για να διασφαλιστεί η προστασία του κατά την αποστολή. Το κουτί φέρει την ονομασία του προϊόντος και τις προδιαγραφές για εύκολη αναγνώριση.

Για την αποστολή, ο σύνδεσμος SMP RF τοποθετείται σε έναν επενδεδυμένο φάκελο ή κουτί, ανάλογα με την παραγγελθείσα ποσότητα. Στη συνέχεια σφραγίζεται και επισημαίνεται με τη διεύθυνση αποστολής και τις πληροφορίες παρακολούθησης για αποτελεσματική παράδοση.
