Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
| Όνομα προϊόντος: | Σύνδεσμος SMP RF με φλάντζα 2 οπών | Μοντέλο: | SMP-JFD30G-F |
|---|---|---|---|
| Εύρος Συχνοτήτων: | 0,3MHz-18GHz, 40GHz | Στέγαση: | Ανοξείδωτο ατσάλι, Παθητικότητα |
| Επαφές: | Κράμα χαλκού, Χρυσό Palting | Φόρμα διεπαφής: | Full Detent |
| Ανεξαρτησία: | 50Ω | Αντίσταση μόνωσης: | >5000MΩ |
| DWV: | 500V | Mount Style: | Βάση φλάντζας 2 οπών |
| Απομονωτήρας: | PTFE | Βάθος εμπλοκής: | 2,79 χλστ |
| Θερμοκρασία: | -55℃~+125℃ | Στοκ: | Μη Διαθέσιμο |
| Επαφές: | Σύνθετο χαλκού, επιχρυσωμένο | Αντίσταση: | 50Ω |
| Στέγαση: | Ανοξείδωτο ατσάλι, Παθητικοποίηση | ||
| Επισημαίνω: | Πλήρης αποσύνδεση SMP αρσενική πρίζα,SMP αρσενικό βύσμα 2 τρύπες,SS Μικροδέσμος πλήρους αποσύνδεσης |
||

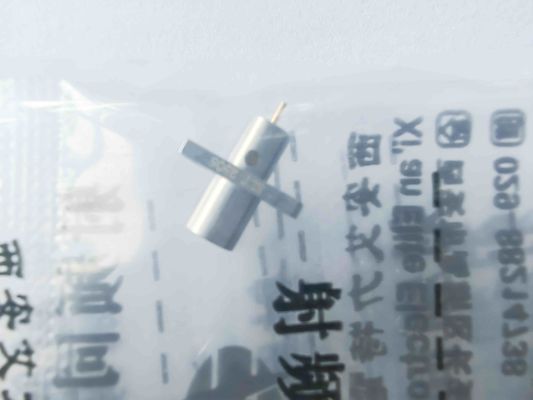

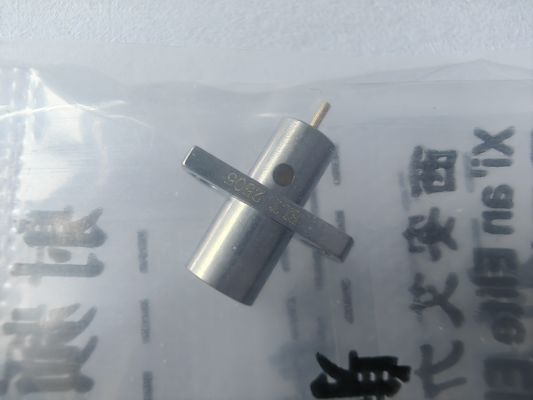

Ο σύνδεσμος SMP RF είναι ένας υπομινιατούρος ομοαξονικός σύνδεσμος RF τύπου push-on, σχεδιασμένος για εφαρμογές υψηλής συχνότητας έως 40 GHz. Είναι γνωστός για το συμπαγές μέγεθος και την αξιόπιστη απόδοσή του, καθιστώντας τον ιδανικό για χρήση σε διάφορες ηλεκτρονικές συσκευές, συστήματα, επικοινωνίες, σταθμούς βάσης, ραντάρ και ούτω καθεξής για τη σύνδεση μεταξύ πλακετών. Μπορεί να εξοικονομήσει μεγαλύτερο χώρο τοποθέτησης για να επιτύχει σύνδεση πλακετών υψηλής πυκνότητας. Ο αρσενικός σύνδεσμος SMP RF έχει τρεις δομές: πλήρες κράτημα, περιορισμένο κράτημα (επίσης γνωστό ως ημι-κράτημα, μισό κράτημα) και λεία οπή (συμπεριλαμβανομένου του catcher's mitt).
Σύμφωνα με τη διαφορετική εφαρμογή χρήσης, ο χρήστης μπορεί να επιλέξει τον αρσενικό σύνδεσμο SMP RF με διαφορετικές δομές. Όταν ο χρήστης δεν χρειάζεται παρεμβολή συχνότητας, μπορεί να επιλέξει το πλήρες κράτημα. Το πλήρες κράτημαέχει τη μέγιστη δύναμη συγκράτησης σύνδεσης, την καλύτερη αντίσταση σε κραδασμούς & απόδοση πρόσκρουσης. Χρησιμοποιείται συνήθως για σύνδεση καλωδίου.
Όταν ο χρήστης χρειάζεται πολλές φορές εισαγωγής, μπορεί να χρησιμοποιήσει το περιορισμένο κράτημα (επίσης γνωστό ως ημι-κράτημα, μισό κράτημα). Τη δύναμη συγκράτησης είναι μέτρια βάσηστη δομή λείας οπής. Χρησιμοποιείται ευρέως για συναρμολόγηση PCB και συνδέσεις τυφλής σύζευξης.
Όταν ο χρήστης χρειάζεται περισσότερους ή πρέπει να συναρμολογήσει πολλούς συνδέσμους πλακέτας προς πλακέτα SMP, μπορεί να επιλέξει τη δομή λείας οπής. Η λεία οπήέχει την ίδια δύναμη εμπλοκής και αποδέσμευσης και επιτρέπει αξονική & ακτινική ευθυγράμμιση. Χρησιμοποιείται συχνά σε συνδέσεις τυφλής σύζευξης.
Η διάσταση περιγράμματος του συνδέσμου SMP αρσενικού πλήρους κρατήματος από ανοξείδωτο χάλυβα (Μονάδα: mm): SMP-JFD30G-F
Για τον αρσενικό από ανοξείδωτο χάλυβα Σύνδεσμος SMP RF Σύνδεσμος στήριξης φλάντζας 2 οπών: Σειρά SMP-JFD30G, έχουμε επίσης τον τύπο λείας οπής SMP-JFD30G-S.
![]()
Άλλος ανοξείδωτος χάλυβας Αρσενικός Σύνδεσμος SMP RF Σύνδεσμος στήριξης φλάντζας 2 οπών Παρόμοιο μοντέλο: Σειρά SMP-JFD
![]()
Σημείωση 3: Βάθος εμπλοκής: 2,79mm
![]()
Σημείωση 1: Βάθος εμπλοκής: 2,79mm
![]()
Περισσότερα προϊόντα, παρακαλούμε επικοινωνήστε μαζί μας ελεύθερα για τον κατάλογο προϊόντων sales3@xa-elite.com.cn
Η Xi'an Elite Electronic είναι κορυφαίος κατασκευαστής συνδέσμων & προσαρμογέων RF, εξαρτημάτων μικροκυμάτων/κυματοδηγών & καλωδιακών συγκροτημάτων, εξυπηρετώντας την αεροδιαστημική, την αεροπορία, την πλοήγηση, τους δορυφορικούς επικοινωνίες, τα ραντάρ, πεδία επικοινωνιών για περισσότερα από 23 χρόνια.
![]()
Υπηρεσίες προσαρμογής προϊόντων για συνδέσμους SMP RF:
Μάρκα: ELT
MOQ: 200 τεμ
Τιμή: Ανάλογα με την ποσότητα
Παρακαλούμε στείλτε μας το σχέδιο ή τις λεπτομέρειες και θα αφήσουμε τον μηχανικό μας να κανονίσει την αξιολόγηση ή θα σας προτείνουμε εναλλακτικό μοντέλο ή θα σας παρέχουμε τη λύση μας.
Συσκευασία για Σύνδεσμος SMP RF:
1 τεμάχιο/ μικρή πλαστική σακούλα
10 τεμάχια/ μεγαλύτερη πλαστική σακούλα
100 τεμάχια/ χαρτοκιβώτιο
Ο Σύνδεσμος SMP RF παραδίδεται ασφαλώς συσκευασμένος σε ένα μικρό χαρτόνι για να διασφαλιστεί η προστασία του κατά τη μεταφορά. Το κουτί φέρει την ετικέτα με το όνομα του προϊόντος και τις προδιαγραφές για εύκολη αναγνώριση.
![]()
Για την αποστολή, ο σύνδεσμος SMP RF τοποθετείται σε χαρτοκιβώτιο. Θα παρέχουμε τον αριθμό παρακολούθησης μετά την αποστολή.
