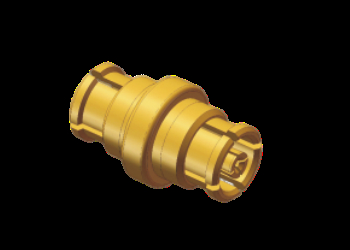

50 Ωμ Καθαρό SMP θηλυκό σε SMP θηλυκό SMP Jack σε SMP Jack προσαρμογείς σφαίρα μέχρι 40 GHz με αέρας διηλεκτρικό
|
Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
Λεπτομερής Περιγραφή Προϊόντος
| Όνομα προϊόντος: | SMP θηλυκό σε SMP θηλυκό αντάπτορας | Άλλο όνομα: | SMP Jack to Jack Bullet |
|---|---|---|---|
| Κέντρο Επικοινωνιών: | Κράμα χαλκού, επιχρυσωμένο | Κέλυφος: | Κράμα χαλκού, επιχρυσωμένο |
| Imdepence: | 50 ωμ | Ονομαστική τάση: | 170V |
| DWV: | 500V | Αντίσταση μόνωσης: | 5000 Ωμ |
| Συχνότητα: | DC~40GHz | Εύρος Θερμοκρασίας: | -55°C~+125°C |
| Διηλεκτρικός: | Αέρας | Δείγματα: | Διαθέσιμο, σε αποθέματα |
| Επισημαίνω: | Προσαρμοστές διασύνδεσης SMP 40 GHz,50 Ω SMP Jack Adapters |
||
Περιγραφή του προϊόντος:
SMP 50 ohm Μικρο-μικροειδείς προσαρμογείς
Οι εν λόγω προσαρμογείς προορίζονται κυρίως για εφαρμογές όπου απαιτούνται ελάχιστες διαστάσεις και σχεδιασμοί εξοικονόμησης χώρου.κατάλληλο για χρήση έως και 40 GHz και το σχεδιασμό Push-on επιτρέπει στον εγκαταστάτη να συνδέει συνδέσμους χωρίς να χρειάζεται νήματαή γρίφους.
Η οικογένεια συνδέσμων SMP περιέχει ευθείες και δεξιόγυρες παραλλαγές για καλώδια ή συγκολλημένες συνδέσεις για PCB.ο χρήστης μπορεί να επιλέξει βύσματα με διαφορετικές δομέςΌταν ένας χρήστης δεν χρειάζεται συχνή εισαγωγή, μπορεί να χρησιμοποιήσει πλήρη δομή αποσύνδεσης.Όταν χρειάζονται περισσότερα ή πρέπει να συναρμολογήσει πολλά SMP πλατφόρμα για να συνδέσεις πλατφόρμα,μπορούν να χρησιμοποιήσουν την ομαλή δομή του τρύπου. Δύναμη εισαγωγής και εξάπλωσης: πλήρης αποσύνδεση> περιορισμένη απόσβεση > ομαλή διάτρηση
Διάσταση του σχεδίουτης ΣτερεάςSMP σε SMP JackΣτον Τζακ Μπάλετς.Η σειρά SMP/SSMP-KK25:
| Σχήμα | L (διαφορετικό μήκος) | Σημείωση |
| SMP-KK25 | 7.5mm | Από γυναίκα σε γυναίκα |
| SMP-KK27 | 7 χιλιοστά | Από γυναίκα σε γυναίκα |
| SMP-KK30 | 7.7mm | Από γυναίκα σε γυναίκα |
| SMP-KK33 | 90,4 mm | Από γυναίκα σε γυναίκα |
| Σχήμα | Α | Σημείωση |
| SMP-KK28 | 16.9mm | Τζακ προς Τζακ. |
| Σχήμα | Α | Σημείωση |
| SMP-KK41 | 7.5mm | Τζακ προς Τζακ. |
| Σχήμα | Α | Σημείωση |
| SMP-KK48 | 6.45mm | Τζακ προς Τζακ. |
| Σχήμα | Α | Σημείωση |
| SMP-KK53 | 8.6mm |
Τζακ προς Τζακ. Το δεξί άκρο μπορεί να χρησιμοποιηθεί μόνο με ομαλή διάτρηση |
| Σχήμα | Α | Σημείωση |
| SMP-KK72 | 5.8mm |
Τζακ προς Τζακ. |
| Σχήμα | L (διαφορετικό μήκος) | Σημείωση |
| SMP-KK96 | 17.35mm | Τζακ προς Τζακ. |
| SMP-KK97 | 9.6mm | Τζακ προς Τζακ. |
| SMP-KK98 | 11 χιλιοστά | Τζακ προς Τζακ. |
| Σχήμα | Α | Σημείωση |
| SMP-KK197 | 13.2mm | Τζακ προς Τζακ. |
| Σχήμα | Α | Σημείωση |
| SMP-KK201 | 22.7mm | Τζακ προς Τζακ. |
Σημείωση:Αν θέλετε να προσαρμόσετε το διαφορετικό μήκος τουΑΕΠ προς ΑΕΠΠροσαρμοστές, σφαίρες. Παρακαλούμε επικοινωνήστε μαζί μας ελεύθερα μέσω sales3@xa-elite.com.cn.
Εφαρμογές:
Η Xi'an Elite Electronic είναι Α Ηγετικός κατασκευαστής Ραδιοσυχνότητες/μικροκύματα/Συνδετήρες καθοδήγησης κυμάτων, προσαρμογείς& Συγκροτήσεις καλωδίων Υπηρετεί την αεροδιαστημική, αεροπορική, πλοήγηση, δορυφορική, ραντάρ, επικοινωνίες, ηλεκτρονική βιομηχανία.
Συσκευή και αποστολή:
Συσκευή:
Μέγεθος συσκευασίας: Εξωτερικό μικρό κουτί με L 26.5*W18.5*H14cm
Ναυτιλία:
Χρόνος αποστολής: 5-7 εργάσιμες ημέρες για τις συνδετήρες και τους προσαρμογείς. Για τη νέα παραγωγή, μόλις τα αγαθά είναι έτοιμα, θα κανονίσουμε την αποστολή όσο το δυνατόν νωρίτερα.
