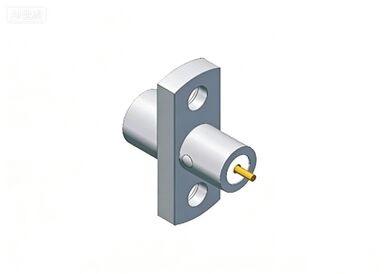

Ανοξείδωτο ατσάλι SMP RF υποδοχή αρσενικής φλάντζας περιορισμένης συγκράτησης 18 GHz 50 Ohm
|
Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
Λεπτομερής Περιγραφή Προϊόντος
| Όνομα προϊόντος: | Υποδοχή SMP RF | Συχνότητα: | DC~18GHz |
|---|---|---|---|
| Επικοινωνία Κέντρου: | Κράμα χαλκού, επίχρυσο | Κέλυφος: | Ανοξείδωτος χάλυβας, Παθητικοποίηση |
| Αντίσταση μόνωσης: | 5000 Ohm | DWV: | 500V |
| Ανεξαρτησία: | 50Ω | Ονομαστική τάση: | 170V |
| Εύρος Θερμοκρασίας: | -55℃~+125℃ | Γένος: | αρσενικό βούλωμα |
| Διηλεκτρικός: | PTFE | Βάση: | Στήριξη φλάντζας 2 οπών |
| Δείγματα: | Διαθέσιμο, 2 τεμ. Σε απόθεμα | Διασύνδεση: | Περιορισμένη δέσμευση |
| Καρφίτσα OD: | 0,3mm, 0,45mm, 0,5mm, 0,7mm, 0,9mm, 1,3mm διαθέσιμα | ||
| Επισημαίνω: | Συνδέτης SMP RF από ανοξείδωτο χάλυβα,SMP RF Connector Male Flange Mount,Σύνδεσμος SMP 18GHz 50 Ohm |
||
Περιγραφή προϊόντος:
Σύνδεσμος RF SMP από ανοξείδωτο χάλυβα, αρσενικός, bulkhead, πλήρης ασφάλιση, περιορισμένη ασφάλιση, λείο χείλος, 18GHz, 50 Ohm
Οι συνδετήρες ομοαξονικών RF SMP της Elite Electronics σας επιτρέπουν να δημιουργήσετε τέλεια προσαρμοσμένα συστήματα υψηλής συχνότητας. Επιλέξτε από μια ολοκληρωμένη γκάμα διαμορφώσεων, συμπεριλαμβανομένων ευθειών και ορθής γωνίας σχεδίων, συμβατών με συγκροτήματα καλωδίων, τοποθέτηση PCB και φλάντζας, και διαθέσιμων με περιβαλλοντική στεγανοποίηση για αδιάβροχες λειτουργίες.
Ρυθμίστε με ακρίβεια τη μηχανική σας διεπαφή με τη σειρά εσωτερικών αγωγών μας σε επίπεδα. Επιλέξτε την πλήρη ασφάλιση για μέγιστη σταθερότητα σύνδεσης, την περιορισμένη ασφάλιση για ισορροπία συγκράτησης και ευκολίας χρήσης, ή το λείο χείλος για εξαιρετικά γρήγορη σύζευξη χαμηλής δύναμης, ευθυγραμμίζοντας τέλεια με τις απαιτήσεις του κύκλου ζωής και της πυκνότητας σας.
Σύγκριση Δύναμης: Η δύναμη εισαγωγής και εξαγωγής ακολουθεί την ιεραρχία: Πλήρης Ασφάλιση > Περιορισμένη Ασφάλιση > Λείο Χείλος.
Διάγραμμα Διαστάσεων Συνδέσμου RF SMP από ανοξείδωτο χάλυβα, αρσενικού τύπου, με φλάντζα Μοντέλο : SMP-JFD108G
| Αριθμός Μοντέλου | Μορφή Διεπαφής | Σημείωση |
| SMP-JFD108G | Περιορισμένη Ασφάλιση | Βάθος Σύζευξης: 2.79mm |
Διάγραμμα Διαστάσεων από ανοξείδωτο χάλυβα Σύνδεσμος RF SMP, βύσμα, με φλάντζα 2 οπών Μοντέλο : SMP-JFD127G
| Αριθμός Μοντέλου | Μορφή Διεπαφής | Σημείωση |
| SMP-JFD127G | Περιορισμένη Ασφάλιση | Βάθος Σύζευξης: 2.79mm |
Διάγραμμα Διαστάσεων από ανοξείδωτο χάλυβα Σύνδεσμος RF SMP, βύσμα, με φλάντζα 2 οπών Μοντέλο : SMP-JFD276G
| Αριθμός Μοντέλου | Μορφή Διεπαφής | Σημείωση |
| SMP-JFD276G | Περιορισμένη Ασφάλιση | Βάθος Σύζευξης: 2.79mm |
Σημείωση: διαθέτουμε επίσης ακίδες με OD = 0.3, 0.45, 0.5, 0.7, 0.9, 1.3, μη διστάσετε να επικοινωνήσετε μαζί μας εάν χρειάζεστε ακίδες διαφορετικού μεγέθους.
Εφαρμογές:
Η Xi'an Elite Electronics είναι ένας Κορυφαίος Κατασκευαστής Συνδέσμων RF, Προσαρμογέων, Συγκροτημάτων Καλωδίων, Μικροκυματικών Εξαρτημάτων παρέχοντας λύσεις στους τομείς της εμπορικής αεροδιαστημικής, της αεροπορίας, της ναυσιπλοΐας, του ραντάρ, δορυφορικών επικοινωνιών, τηλεπικοινωνιών, συστημάτων τηλεμετρίας, της βιομηχανίας ηλεκτρονικών υψηλής τεχνολογίας για πάνω από 23 χρόνια. Η Elite Electronics διαθέτει 210 μηχανικούς, 4 εργαστήρια δοκιμών, πάνω από 800 σετ εξοπλισμού μηχανουργικής κατεργασίας CNC υψηλής ακρίβειας, εξοπλισμό επιθεώρησης και δοκιμών, 16 γραμμές παραγωγής συναρμολόγησης, πάνω από 800 προσωπικό.
Συσκευασία & Αποστολή:
Συσκευασία:
Διαστάσεις Συσκευασίας: Εξωτερικό Μικρό Κουτί με Μ 26.5cm * Π 18.5cm * Υ 14cm
Αποστολή:
Χρόνος Αποστολής: 5-10 εργάσιμες ημέρες για συνδέσμους ομοαξονικών RF σε απόθεμα. Για νέα παραγωγή, θα χρειαστούν περίπου 8-12 εβδομάδες. Ο χρόνος παράδοσης που παρέχουμε είναισυντηρητικόςγια να διασφαλιστεί η ποιότητα του προϊόντος πριν από την αποστολή.
