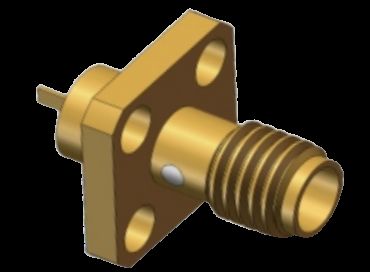

SSMA Female RF Coaxial Connector 4 Hole Flange Mount με μικροστριπτικό επίπεδο 18GHz 50Ω
|
|
Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
Λεπτομερής Περιγραφή Προϊόντος
| Όνομα προϊόντος: | Θηλυκή υποδοχή Microstrip SSMA | Μοντέλο: | Εφαρμογή της SSMA-KFD4 |
|---|---|---|---|
| Εύρος Συχνοτήτων: | 0,3MHz-18GHz | Αντίσταση: | 50Ω |
| Ονομαστική τάση: | 250v | DWV: | 750V |
| Αντίσταση μόνωσης: | ≥5000MΩ | Κεντρικός Μαέστρος: | Κράμα χαλκού, επίχρυσο |
| Εξωτερικός Αγωγός: | Κράμα χαλκού, επίχρυσο | Μέθοδος τοποθέτησης: | Βάση φλάντζας 4 οπών |
| Μονωτήρες: | PTFE | Δείγματα: | Σε απόθεμα, Διαθέσιμο |
| Επισημαίνω: | 50Ω ομοαξονικός συνδετήρας RF,18GHz RF Κοαξιακός Συνδετήρας,SSMA Female RF Coaxial Connector (Συνδετήρας ομοαξονικού ραδιοκυμάτων) |
||
Σύνδεσμος RF Coax Microstrip SSMA / Mini SMA με 4 οπές σε φλάντζα, έως 18GHz με μεταλλική κυρτή επιφάνεια
Προδιαγραφές προϊόντος
| Στοιχεία | Τιμή |
|---|---|
| Όνομα προϊόντος | Θηλυκός σύνδεσμος Microstrip SSMA |
| Μοντέλο | SSMA-KFD4 |
| Εύρος συχνότητας | 0.3MHz-18GHz |
| Αντίσταση | 50Ω |
| Ονομαστική τάση | 250v |
| DWV | 750V |
| Αντίσταση μόνωσης | ≥5000MΩ |
| Κεντρικός αγωγός | Κράμα χαλκού, επιχρυσωμένο |
| Εξωτερικός αγωγός | Κράμα χαλκού, επιχρυσωμένο |
| Μέθοδος στήριξης | Στήριξη σε φλάντζα με 4 οπές |
| Μονωτές | PTFE |
| Δείγματα | Σε απόθεμα, διαθέσιμο |
Επισκόπηση προϊόντος
Οι σύνδεσμοι RF coaxial της σειράς SSMA είναι συμπαγείς εκδόσεις του προτύπου διεπαφής SMA, περίπου 70% του μεγέθους των παραδοσιακών συνδέσμων SMA. Αυτοί οι σύνδεσμοι διαθέτουν:
- Συμπαγές μέγεθος με ευρύ εύρος συχνοτήτων
- Ανώτερη μηχανική και ηλεκτρική απόδοση
- Υψηλή αξιοπιστία σε απαιτητικές εφαρμογές
- Σύνδεση με σπείρωμα (10-36UNF-2)
- Χαρακτηριστική αντίσταση 50Ω
- Λειτουργία συχνότητας έως 30GHz
Διαστάσεις διεπαφής
Διαστάσεις στήριξης σε φλάντζα με 4 οπές
Εξωτερικές διαστάσεις για το μοντέλο SSMA-KFD4 (Μονάδα: mm). Προσφέρουμε παρόμοια μοντέλα με κελύφη από κράμα χαλκού που διαθέτουν διαφορετικά μήκη μεταλλικής κυρτής επιφάνειας (3.2mm, 4mm, 3mm) και προδιαγραφές επίπεδης επιφάνειας microstrip (μέγιστο μήκος 2.7mm, μέγεθος 0.88mm × 0.2mm).
Σημείωση: Η επίπεδη επιφάνεια microstrip είναι παράλληλη με οποιαδήποτε πλευρά της φλάντζας.
Άλλο μοντέλο:
Εφαρμογές
Ιδανικό για μετάδοση σήματος μικροκυμάτων υψηλής ακρίβειας σε:
- Συστήματα επικοινωνιών μικροκυμάτων
- Εξοπλισμός μέτρησης
- Εφαρμογές αεροδιαστημικής
- Συστήματα ραντάρ
- Ηλεκτρονικά πεδία
Συσκευασία & Αποστολή
Συσκευασία: Κάθε σύνδεσμος συσκευάζεται προσεκτικά σε προστατευτικά χαρτοκιβώτια για να διασφαλιστεί η ασφαλής μεταφορά.
Αποστολή: Χρησιμοποιούμε αξιόπιστες υπηρεσίες ταχυμεταφορών με αριθμούς παρακολούθησης που παρέχονται για όλες τις αποστολές.
Αποστολή: Χρησιμοποιούμε αξιόπιστες υπηρεσίες ταχυμεταφορών με αριθμούς παρακολούθησης που παρέχονται για όλες τις αποστολές.
Σημείωση: Για άλλα παρόμοια μοντέλα συνδέσμων στήριξης σε φλάντζα, ελέγξτε τον κατάλογό μας. Ενώ ορισμένα μοντέλα είναι σε απόθεμα, όλα μπορούν να παραχθούν γρήγορα για να καλύψουν τις απαιτήσεις των πελατών.
