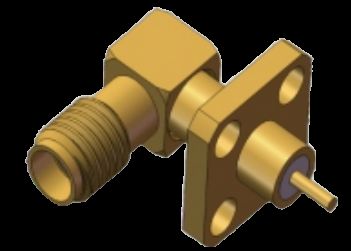

RA SSMA Jack/Θήλυ RF Ομοαξονικός Μικροταινίας Συνδετήρας 4 Οπών Φλάντζας Στήριξης Έως 18GHz
|
|
Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
Λεπτομερής Περιγραφή Προϊόντος
| Όνομα προϊόντος: | Δικτυακό μέσο SSMA | Μοντέλο: | SSMA-KWFD1 |
|---|---|---|---|
| Εύρος συχνοτήτων: | 00,3 MHz-18 GHz | Αντίσταση: | 50Ω |
| Ονομαστική τάση: | 250V | DWV: | 750V |
| Αντίσταση μόνωσης: | ≥5000mΩ | Τοποθετήστε τη μέθοδο: | 4 Τρύπα Φλάντζης |
| Κεντρικός Μαέστρος: | Σύνθετο χαλκού, επιχρυσωμένο | Εξωτερικός αγωγός: | Σύνθετο χαλκού, επιχρυσωμένο |
| Βίδα: | 10-36UNS-2 | Μονωτές: | PTFE |
| Δείγματα: | Σε αποθέματα, διαθέσιμα | ||
| Επισημαίνω: | 18GHz RF Συνδετήρας,Μικροδιάγραμμα RF σύνδεσης,Κοαξονικός σύνδεσμος RF 4 οπών φλάντζας |
||
4 τρύπες Φλάντζης Mount Right Angle SSMA / Mini SMA RF Coax Microstrip Connector Μέχρι 18GHz
Προδιαγραφές προϊόντος
| Άρθρα | Αξία |
|---|---|
| Ονομασία του προϊόντος | ΡΑ SSMA Μικροδέσμος θηλυκής φύσης |
| Σχήμα | Εφαρμογή των διατάξεων του παρόντος κανονισμού |
| Πεδίο συχνότητας | 00,3 MHz-18 GHz |
| Αντίσταση | 50Ω |
| Διορισμένη τάση | 250v |
| DWV | 750V |
| Αντίσταση μόνωσης | ≥ 5000MΩ |
| Κεντρικός διευθυντής | Σύνθετο χαλκού, επιχρυσωμένο |
| Εξωτερικός αγωγός | Σύνθετο χαλκού, επιχρυσωμένο |
| Μέθοδος επιπέδου | 4 Στήριξη φλάντζας τρύπας |
| Εξαρτήματα | ΠΤΦΕ |
| Δείγματα | Σε αποθέματα, διαθέσιμα |
Επισκόπηση του προϊόντος
Οι συνδετήρες Right Angle SSMA της σειράς RF coaxial είναι συμπαγείς εκδόσεις του προτύπου διασύνδεσης SMA, περίπου 70% του μεγέθους των παραδοσιακών συνδετήρων SMA.
- Σύνθετο μέγεθος με ευρύ εύρος ζώνης συχνοτήτων
- Ανώτερες μηχανικές και ηλεκτρικές επιδόσεις
- Υψηλή αξιοπιστία σε απαιτητικές εφαρμογές
- Συμπίεση με νήματα (10-36UNF-2)
- Χαρακτηριστική αντίσταση 50Ω
- Δραστηριότητα συχνότητας έως 30GHz
Διαστάσεις διεπαφής
SSMA Δικαιόγωνη 4 Τρύπα Φλάντζης Μοντάρισμα Μικροδεξαμενών Διάμετροι
Διαστάσεις περίγραμμα για το μοντέλο SSMA-KWFD1 (μονάδα: mm).
Άλλα μοντέλα συνδέσμων SSMA μικροζωνίδας 4 οπών, που τοποθετούνται σε δεξιά γωνία:
Εφαρμογές
Ιδανικό για υψηλής ακρίβειας μετάδοση σήματος μικροκυμάτων σε:
- Συστήματα επικοινωνίας μικροκυμάτων
- Εξοπλισμός μέτρησης
- Εφαρμογές στον αεροδιαστημικό τομέα
- Συστήματα ραντάρ
- Πεδία ηλεκτρονικών
Συσκευή και αποστολή
Συσκευή:Κάθε σύνδεσμος SSMA δεξιάς γωνίας που τοποθετείται σε φλάντζη με 4 τρύπες συσκευάζεται προσεκτικά σε προστατευτικά κουτιά για να εξασφαλίζεται η ασφαλή διαμετακόμιση.
Ναυτιλία:Χρησιμοποιούμε αξιόπιστες υπηρεσίες ταχυμεταφορών με αριθμούς παρακολούθησης που παρέχονται για όλες τις αποστολές.
Σημείωση:Για άλλα παρόμοια μοντέλα συνδετήρων δεξιάς γωνίας για τοποθέτηση φλάντζας, παρακαλούμε ελέγξτεΟ κατάλογος μαςΕνώ ορισμένα μοντέλα είναι σε αποθέματα, όλα μπορούν να παραχθούν γρήγορα για να ανταποκριθούν στις απαιτήσεις των πελατών.
