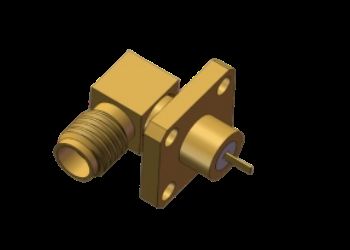

Κοαξονικός σύνδεσμος RF SSMA Jack/Θηλυκός ορθής γωνίας, 4 οπών φλάντζας, Microstrip Flat
|
|
Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
Λεπτομερής Περιγραφή Προϊόντος
| Όνομα προϊόντος: | RA SSMA Θηλυκός Συνδετήρας Microstrip | Σχήμα: | Εφαρμογή της οδηγίας 2008/57/ΕΚ |
|---|---|---|---|
| Κλίμακα συχνοτήτων: | 00,3 MHz-18 GHz | Αντίσταση: | 50Ω |
| Ονομαστική τάση: | 250V | DWV: | 750V |
| Αντίσταση μόνωσης: | ≥5000MΩ | Κεντρικός Μαέστρος: | Σύνθετο χαλκού, επιχρυσωμένο |
| Εξωτερικός Αγωγός: | Σύνθετο χαλκού, επιχρυσωμένο | Τοποθετήστε τη μέθοδο: | 4 Τρύπα Φλάντζης |
| Μικροταινία: | Επίπεδο Μέγεθος 0.2×φ0.88 | Βίδα: | 10-36UNS-2 |
| Μονωτές: | Πτέρυγα | ||
| Επισημαίνω: | Κοαξονικός σύνδεσμος RF Microstrip Flat,Κοαξονικός σύνδεσμος RF SSMA Jack,Κοαξονικός σύνδεσμος RF 4 οπών φλάντζας |
||
4 Hole Flange Mount Right Angle SSMA / Mini SMA RF Coax Microstrip Flat Connector Up to 18GHz
Προδιαγραφές Προϊόντος
| Στοιχεία | Τιμή |
|---|---|
| Όνομα Προϊόντος | RA SSMA Female Microstrip Flat Connector |
| Μοντέλο | SSMA-KWFD18 |
| Εύρος Συχνότητας | 0.3MHz-18GHz |
| Αντίσταση | 50Ω |
| Ονομαστική Τάση | 250v |
| DWV | 750V |
| Αντίσταση Μόνωσης | ≥5000MΩ |
| Κεντρικός Αγωγός | Κράμα Χαλκού, Επιχρυσωμένο |
| Εξωτερικός Αγωγός | Κράμα Χαλκού, Επιχρυσωμένο |
| Μέθοδος Στήριξης | 4 Hole Flange Mount |
| Μονωτήρες | PTFE |
| Δείγματα | Σε Απόθεμα, Διαθέσιμο |
Επισκόπηση Προϊόντος
Οι ομοαξονικοί σύνδεσμοι RF της σειράς Right Angle SSMA είναι συμπαγείς εκδόσεις του προτύπου διεπαφής SMA, περίπου 70% του μεγέθους των παραδοσιακών συνδέσμων SMA. Αυτοί οι σύνδεσμοι διαθέτουν:
- Συμπαγές μέγεθος με ευρύ εύρος ζώνης συχνοτήτων
- Ανώτερη μηχανική και ηλεκτρική απόδοση
- Υψηλή αξιοπιστία σε απαιτητικές εφαρμογές
- Σύνδεση με σπείρωμα (10-36UNF-2)
- Χαρακτηριστική σύνθετη αντίσταση 50Ω
- Λειτουργία συχνότητας έως 30GHz
Διαστάσεις Διεπαφής
SSMA Right Angle 4 Hole Flange Mount Connectors with Microstrip Flat Dimensions SSMA-KWFD18 (Μονάδα: mm).
Άλλα μοντέλα από ανοξείδωτο χάλυβα 4 Hole flange Mount Right Angle SSMA Microstrip Flat Connectors: SSMA-KWFD61G
Εφαρμογές
Ιδανικό για μετάδοση μικροκυματικού σήματος υψηλής ακρίβειας σε:
- Συστήματα επικοινωνίας μικροκυμάτων
- Εξοπλισμός μέτρησης
- Εφαρμογές αεροδιαστημικής
- Συστήματα ραντάρ
- Ηλεκτρονικά πεδία
Συσκευασία & Αποστολή
Συσκευασία: Κάθε σύνδεσμος SSMA ορθής γωνίας 4 οπών είναι προσεκτικά συσκευασμένος σε προστατευμένα χαρτοκιβώτια για να εξασφαλιστεί η ασφαλής μεταφορά. Αποστολή: Χρησιμοποιούμε αξιόπιστες υπηρεσίες ταχυμεταφορών με αριθμούς παρακολούθησης που παρέχονται για όλες τις αποστολές.
Αποστολή: Χρησιμοποιούμε αξιόπιστες υπηρεσίες ταχυμεταφορών με αριθμούς παρακολούθησης που παρέχονται για όλες τις αποστολές.Σημείωση: Για άλλα παρόμοια μοντέλα συνδέσμων ορθής γωνίας με φλάντζα, ελέγξτε τον κατάλογό μας. Ενώ ορισμένα μοντέλα είναι σε απόθεμα, όλα μπορούν να παραχθούν γρήγορα για να καλύψουν τις απαιτήσεις των πελατών.
