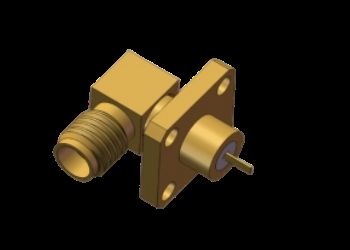

Δικαίωμα γωνίας SSMA Jack Female RF Coaxial Connector 4 τρύπες Flange Mount με μικροστοιχείο Flat για τηλεπικοινωνίες
|
|
Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
Λεπτομερής Περιγραφή Προϊόντος
| Όνομα προϊόντος: | Ομοαξονικός Συνδετήρας RF SSMA | Στυλ: | Ορθή γωνία |
|---|---|---|---|
| Μοντέλο: | Εφαρμογή της οδηγίας 2008/57/ΕΚ | Εύρος Συχνοτήτων: | 00,3 MHz-18 GHz |
| Αντίσταση: | 50Ω | Ονομαστική τάση: | 250V |
| DWV: | 750V | Αντίσταση μόνωσης: | ≥5000mΩ |
| Κεντρικός Μαέστρος: | Σύνθετο χαλκού, επιχρυσωμένο | Εξωτερικός αγωγός: | Σύνθετο χαλκού, επιχρυσωμένο |
| Τοποθετήστε τη μέθοδο: | 4 Τρύπα Φλάντζης | Microstrip Flat: | Επίπεδο Μέγεθος 0.2×φ0.88 |
| Βίδα: | 10-36UNS-2 | Μονωτές: | PTFE |
| Εφαρμογή: | Satcom, Τηλεπικοινωνίες, Ηλεκτρονικά | ||
| Επισημαίνω: | Κοαξονικός σύνδεσμος RF Microstrip Flat,Κοαξονικός σύνδεσμος RF SSMA Jack,Κοαξονικός σύνδεσμος RF 4 οπών φλάντζας |
||
4 τρύπες Φλάντζης Mount Right Angle SSMA / Mini SMA RF Coax Microstrip Flat Connector Μέχρι 18GHz
Προδιαγραφές προϊόντος
| Άρθρα | Αξία |
|---|---|
| Ονομασία του προϊόντος | RA SSMA Γυναικεία επίπεδη σύνδεση μικροδέσμης |
| Σχήμα | Εφαρμογή της οδηγίας 2008/57/ΕΚ |
| Πεδίο συχνότητας | 00,3 MHz-18 GHz |
| Αντίσταση | 50Ω |
| Διορισμένη τάση | 250v |
| DWV | 750V |
| Αντίσταση μόνωσης | ≥ 5000MΩ |
| Κεντρικός διευθυντής | Σύνθετο χαλκού, επιχρυσωμένο |
| Εξωτερικός αγωγός | Σύνθετο χαλκού, επιχρυσωμένο |
| Μέθοδος επιπέδου | 4 Στήριξη φλάντζας τρύπας |
| Εξαρτήματα | ΠΤΦΕ |
| Δείγματα | Σε αποθέματα, διαθέσιμα |
Επισκόπηση του προϊόντος
Οι συνδετήρες Right Angle SSMA της σειράς RF coaxial είναι συμπαγείς εκδόσεις του προτύπου διασύνδεσης SMA, περίπου 70% του μεγέθους των παραδοσιακών συνδετήρων SMA.
- Σύνθετο μέγεθος με ευρύ εύρος ζώνης συχνοτήτων
- Ανώτερες μηχανικές και ηλεκτρικές επιδόσεις
- Υψηλή αξιοπιστία σε απαιτητικές εφαρμογές
- Συμπίεση με νήματα (10-36UNF-2)
- Χαρακτηριστική αντίσταση 50Ω
- Δραστηριότητα συχνότητας έως 30GHz
Διαστάσεις διεπαφής
SSMA Σωστή γωνία 4 τρύπες συνδετήρες τοποθέτησης φλάντζας με επίπεδες διαστάσεις μικροστοιχίδας SSMA-KWFD18 (μονάδα: mm).
Άλλοι ατσάλινοι 4 τρύπες φλάντζης Mount Right Angle SSMA Microstrip Flat Connectors μοντέλα: SSMA-KWFD61G
Εφαρμογές
Ιδανικό για υψηλής ακρίβειας μετάδοση σήματος μικροκυμάτων σε:
- Συστήματα επικοινωνίας μικροκυμάτων
- Εξοπλισμός μέτρησης
- Εφαρμογές στον αεροδιαστημικό τομέα
- Συστήματα ραντάρ
- Πεδία ηλεκτρονικών
Συσκευή και αποστολή
Συσκευή:Κάθε σύνδεσμος SSMA δεξιάς γωνίας που τοποθετείται σε φλάντζη με 4 τρύπες συσκευάζεται προσεκτικά σε προστατευτικά κουτιά για να εξασφαλίζεται η ασφαλή διαμετακόμιση.
Ναυτιλία:Χρησιμοποιούμε αξιόπιστες υπηρεσίες ταχυμεταφορών με αριθμούς παρακολούθησης που παρέχονται για όλες τις αποστολές.
Ναυτιλία:Χρησιμοποιούμε αξιόπιστες υπηρεσίες ταχυμεταφορών με αριθμούς παρακολούθησης που παρέχονται για όλες τις αποστολές.
Σημείωση:Για άλλα παρόμοια μοντέλα συνδετήρων δεξιάς γωνίας για τοποθέτηση φλάντζας, παρακαλούμε ελέγξτεΟ κατάλογος μαςΕνώ ορισμένα μοντέλα είναι σε αποθέματα, όλα μπορούν να παραχθούν γρήγορα για να ανταποκριθούν στις απαιτήσεις των πελατών.
