50Ohm RF Μοναδικός ακροδέκτης κεραίας Ερμητικό γυαλί σε μεταλλική σφράγιση M2014-16-JH
|
Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
Λεπτομερής Περιγραφή Προϊόντος
| Plating: | Gold Plated | Certificate: | ROHS ISO-9001-2015 |
|---|---|---|---|
| Material: | Kovar 4J29 | Pin: | Single pin |
| Glass: | 7052,7070, DM308 | Hermecity: | <1.01325 X 10E-08 std.cc/s |
| Package: | Glass to metal seals | Shape: | sintering glass to kovar metal seal |
| Μάρκα: | ELT(Elite) | Size: | can be customized according to your requirement |
| Επισημαίνω: | Γυαλί σε μεταλλική σφράγιση Μοναδικός ακροδέκτης κεραίας,50 Ohm Γυαλί σε μεταλλική σφράγιση,Ερμητικός Μοναδικός ακροδέκτης κεραίας |
||

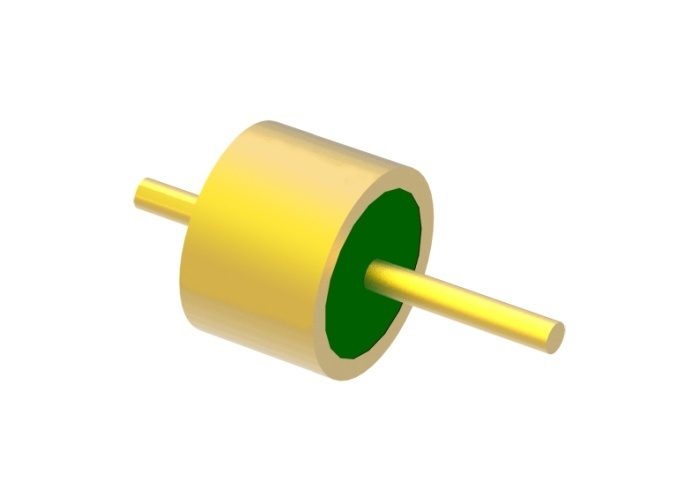

Μονός ακροδέκτης 50Ohm RF Hermetic Glass To Metal Seal με επιφάνεια συγκόλλησης χρυσού σύρματος
Προδιαγραφή του M2014-16-JH:
| Όνομα προϊόντος | Hermetic Glass to Metal Seals |
| Αντίσταση | 50Ohm RF |
| Τύπος | 1 ακροδέκτης |
| Σειρές | 1 σειρά |
| Χρώμα | Επιχρυσωμένο |
| Υλικό περιβλήματος και ακροδέκτη | Kovar 4J29 |
|
Υλικό γυαλιού
Χρώμα γυαλιού
|
7050 ή 7070 τύπου ή DM308
Πράσινο ή Λευκό
|
| Εύρος συχνοτήτων | DC-18GHz |
| VSWR | 1.35 |
| Τάση αντοχής | ≥500V |
|
Ερμητικότητα Ρυθμός διαρροής |
< 1.01325 X 10-3 Pa*cm3/s |
| Αντίσταση μόνωσης | ≥2000MΩ |
| Θερμοκρασία λειτουργίας | -65℃~+260℃ |
Χαρακτηριστικά:
-Μικρό μέγεθος
-Ελαφρύ
-Ερμητικό
-Σταθερή ποιότητα και υψηλή αξιοπιστία
-Εσωτερικός αγωγός: Σύνδεση χρυσού σύρματος, συγκόλληση και μέθοδος ζευγοποίησης για επιλογή
Εφαρμογή:
Ευρύ φάσμα εφαρμογών σε ηλεκτρονικά πακέτα, ηλεκτρονικά αντίμετρα, δορυφόρους, πυραύλους, ραντάρ και άλλα σε στρατιωτικούς, αεροναυπηγικούς, αεροδιαστημικούς και αυτοκινητοβιομηχανικούς τομείς. Μπορεί να χρησιμοποιηθεί με SMA, προϊόντα χιλιοστομετρικών κυμάτων.
Πλεονεκτήματα:
-Στρατιωτικού βαθμού με επιχρύσωση 1.27um
-Αυστηρός έλεγχος ανοχής
-Τυπικός και προσαρμοσμένος σχεδιασμός για επιλογή.
-Υψηλής απόδοσης προϊόντα και υπηρεσίες
-Μεγάλα αποθέματα για τυπικά μεγέθη
-Γρήγορη παράδοση για προσαρμοσμένα προϊόντα

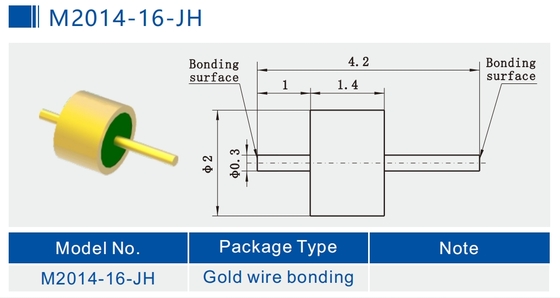

Λεπτομερής εικόνα (mm) του M2014-16-JH
Κατάλογος-Glass-to-Metal Hermetic Seals.pdf
Hermetic Glass to Metal Seals RF/DC Feedthroughs /Multi-pin Headers /Σύνδεσμος ονομάζεται επίσης Γυάλινος μονωτήρας. Χρησιμοποιούνται κυρίως για τη μετάδοση σημάτων μικροκυμάτων, σημάτων ισχύος και σημάτων ελέγχου μεταξύ μονάδων και μονάδων, μονάδων και εξαρτημάτων με απαιτήσεις στεγανοποίησης αερίου. Είναι ένα από τα πιο κρίσιμα εξαρτήματα στα εξαρτήματα στεγανοποίησης.
Το γυαλί με χαμηλή διηλεκτρική σταθερά και χαμηλή διηλεκτρική απώλεια χρησιμοποιείται ως μονωτικό και υποστηρικτικό υλικό. Το περίβλημα και ο αγωγός είναι κατασκευασμένα από κράμα Kovar που πυροσυσσωματώνεται σε υψηλή θερμοκρασία και η επιφάνεια είναι επιχρυσωμένη. Ο κεντρικός αγωγός έχει μια ποικιλία στυλ τερματισμού, όπως σύνδεση χρυσού σύρματος, συγκόλληση και ζευγοποίηση κ.λπ. Οι γυάλινοι μονωτήρες είναι μικροί, ελαφριοί, ερμητικοί, υψηλής αξιοπιστίας και έχουν διαδοθεί ευρέως στις βιομηχανίες κατασκευής ηλεκτρονικών τα τελευταία χρόνια.
Λίστα προϊόντων:
| 50Ω RF Single-pin JM Series | Επιλογή συγκόλλησης, ζευγοποίησης και σύνδεσης |
| 50Ω RF Single-pin JM Standard Series | Επιλογή συγκόλλησης, ζευγοποίησης και σύνδεσης |
| 50Ω RF Single-pin JM Non-Standard Series | Επιλογή συγκόλλησης, ζευγοποίησης και σύνδεσης |
| DC Single-pin JK Series | Επιλογή συγκόλλησης και σύνδεσης |
| DC Single-pin JK Standard Series | Επιλογή συγκόλλησης και σύνδεσης |
| DC Single-pin JK Non-Standard Series | Επιλογή συγκόλλησης και σύνδεσης κεφαλής καρφιού |
|
Multi-pin Header JMC Series
|
1-9 ακροδέκτες με επιλογή 1-3 σειρών |
| Προσαρμοσμένες διαστάσεις |
Ευρύ φάσμα |
ΣΗΜΕΙΩΣΗ:
Έχουμε πάνω από 100.000 τύπους Hermetic Glass To Metal Seal Connectors, εάν ο σύνδεσμος που χρησιμοποιείτε δεν βρεθεί, επικοινωνήστε μαζί μας με τα στοιχεία σας.
