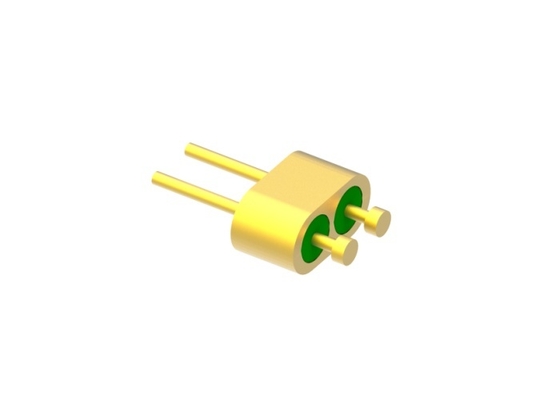

Διάμετρος κεφαλής καρφιού 2 ακίδων 0,3mm, γυάλινος μεταλλικός ερμητικός σύνδεσμος με επιφάνεια συγκόλλησης χρυσού σύρματος MC-1085-JH
|
Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
Λεπτομερής Περιγραφή Προϊόντος
| Επιμετάλλωση: | Επιχρυσωμένος | Καρφίτσα: | Πολυ-καρφίτσα |
|---|---|---|---|
| Αριθμός PIN: | 2 καρφίτσες | Υλικό καρφίτσας: | Kovar 4J29 |
| Υλικό υλικό: | 7052.7070 | Ερημότητα: | <1.01325 x 10e-08 std.cc/s |
| Πιστοποιητικό: | ROHS ISO-9001-2015 | Πακέτο: | Γυαλί σε μεταλλικές σφραγίδες |
| Μάρκα: | ELT(Elite) | ODM: | μπορεί να προσαρμοστεί σύμφωνα με τις απαίτές σας |
Διάμετρος κεφαλής καρφιού 2 ακίδων 0,3mm Ερμητικό Header με επιφάνεια συγκόλλησης χρυσού σύρματος

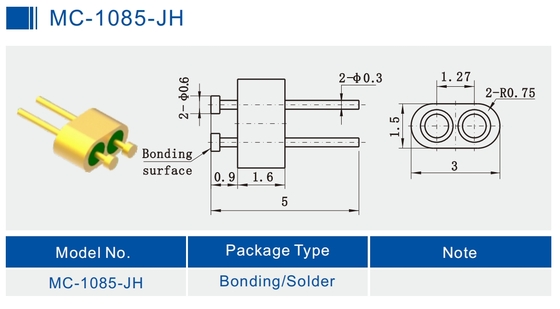

Προδιαγραφές του MC-1085-JH:
| Όνομα προϊόντος | Ερμητικό Header πολλαπλών ακίδων |
| Εμπέδηση | Δεν ισχύει |
| Τύπος | 2 ακίδες |
| Σειρές | 1 σειρά |
| Χρώμα | Επιχρυσωμένο |
| Υλικό περιβλήματος και ακίδων | Kovar 4J29 |
|
Υλικό γυαλιού
Χρώμα γυαλιού
|
Τύπου 7050 ή 7070
Πράσινο ή Λευκό
|
| Εύρος συχνοτήτων | Δεν ισχύει |
| VSWR | Δεν ισχύει |
| Τάση αντοχής | ≥100V |
|
Ερμητικότητα Ρυθμός διαρροής |
< 1.01325 X 10-3 Pa*cm3/s < 1X 10-9 mbar*l/s < 1 x 10-9 ccHe/sec @ 1 atm |
| Αντίσταση μόνωσης | ≥2000MΩ |
| Θερμοκρασία λειτουργίας | -65℃~+260℃ |
Εισαγωγή
Ερμητικές σφραγίσεις γυαλιού σε μέταλλο RF/DC Feedthroughs /Headers πολλαπλών ακίδων /Σύνδεσμος ονομάζεται επίσης Γυάλινος μονωτήρας. Χρησιμοποιούνται κυρίως για τη μετάδοση σημάτων μικροκυμάτων, σημάτων ισχύος και σημάτων ελέγχου μεταξύ μονάδων και μονάδων, μονάδων και εξαρτημάτων με απαιτήσεις στεγανοποίησης αερίου. Είναι ένα από τα πιο κρίσιμα εξαρτήματα στα εξαρτήματα στεγανοποίησης.
Το γυαλί με χαμηλή διηλεκτρική σταθερά και χαμηλή διηλεκτρική απώλεια χρησιμοποιείται ως μονωτικό και υποστηρικτικό υλικό. Το περίβλημα και ο αγωγός είναι κατασκευασμένα από κράμα Kovar που πυροσυσσωματώνεται σε υψηλή θερμοκρασία και η επιφάνεια είναι επιχρυσωμένη. Ο κεντρικός αγωγός έχει μια ποικιλία στυλ τερματισμού, όπως συγκόλληση χρυσού σύρματος, συγκόλληση και ζευγοποίηση κ.λπ. Οι γυάλινοι μονωτήρες είναι μικροί, ελαφριοί, ερμητικοί, υψηλής αξιοπιστίας και έχουν διαδοθεί ευρέως στις βιομηχανίες κατασκευής ηλεκτρονικών τα τελευταία χρόνια.
Χαρακτηριστικά:
-Μικρό μέγεθος
-Ελαφρύ
-Ερμητικό
-Σταθερή ποιότητα και υψηλή αξιοπιστία
-Εσωτερικός αγωγός: Συγκόλληση χρυσού σύρματος, συγκόλληση και μέθοδος ζευγοποίησης για επιλογή
Εφαρμογή:
Ευρύ φάσμα εφαρμογών ηλεκτρονικών πακέτων, ηλεκτρονικών αντιμέτρων, δορυφόρων, πυραύλων, ραντάρ και άλλων στρατιωτικών, αεροδιαστημικών και αυτοκινητοβιομηχανικών πεδίων. Μπορεί να χρησιμοποιηθεί με SMA, προϊόντα χιλιοστομετρικών κυμάτων.
Πλεονεκτήματα:
-Στρατιωτικού βαθμού με επιχρυσωμένο 1,27um
-Αυστηρός έλεγχος ανοχής
-Τυπικός και προσαρμοσμένος σχεδιασμός για επιλογή.
-Υψηλής οικονομικής απόδοσης προϊόντα και υπηρεσίες
-Μεγάλα αποθέματα για τυπικά μεγέθη
-Γρήγορη παράδοση για προσαρμοσμένα προϊόντα
Λίστα προϊόντων:
| 50Ω RF Μονής ακίδας σειρά JM | Επιλογή συγκόλλησης, ζευγοποίησης και συγκόλλησης |
| 50Ω RF Μονής ακίδας Τυπική σειρά JM | Επιλογή συγκόλλησης, ζευγοποίησης και συγκόλλησης |
| 50Ω RF Μονής ακίδας Μη τυπική σειρά JM | Επιλογή συγκόλλησης, ζευγοποίησης και συγκόλλησης |
| DC Μονής ακίδας σειρά JK | Επιλογή συγκόλλησης και συγκόλλησης |
| DC Μονής ακίδας Τυπική σειρά JK | Επιλογή συγκόλλησης και συγκόλλησης |
| DC Μονής ακίδας Μη τυπική σειρά JK | Επιλογή συγκόλλησης και συγκόλλησης κεφαλής καρφιού |
|
Header πολλαπλών ακίδων σειρά JMC
|
1-9 ακίδες με επιλογή 1-3 σειρών |
| Προσαρμοσμένες διαστάσεις |
Ευρύ φάσμα |
ΣΗΜΕΙΩΣΗ:
Έχουμε πάνω από 100.000 τύπους Ερμητικών συνδέσμων σφράγισης γυαλιού σε μέταλλο, εάν ο σύνδεσμος που χρησιμοποιείτε δεν βρεθεί, επικοινωνήστε μαζί μας με τα στοιχεία σας.
