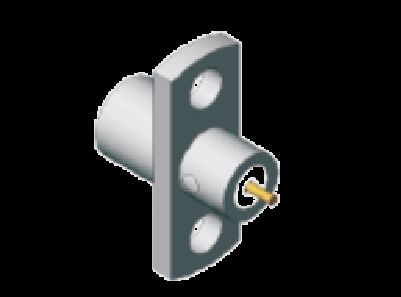

Ανοξείδωτο ατσάλι SMP Αρσενικό Ημι-ασφάλεια Panel Mount SMP Βύσμα 2 οπών Φλάντζα Στήριξης Περιορισμένη Ασφάλεια Συχνότητα Έως 18GHz

Περιγραφή Προϊόντος:

Ο σύνδεσμος SMP είναι ένας υπομικροσκοπικός ομοαξονικός σύνδεσμος RF push-on σχεδιασμένος για εφαρμογές υψηλής συχνότητας έως 40Ghz. Είναι γνωστός για το συμπαγές του μέγεθος και την αξιόπιστη απόδοσή του, καθιστώντας τον ιδανικό για χρήση σε διάφορες ηλεκτρονικές συσκευές, συστήματα, επικοινωνίες, stacom, ραντάρ και ούτω καθεξής για τη σύνδεση μεταξύ πλακών. Μπορεί να εξοικονομήσει μεγαλύτερο χώρο τοποθέτησης για την πραγματοποίηση της σύνδεσης πλακών υψηλής πυκνότητας. Το αρσενικό βύσμα έχει τρεις δομές: πλήρη συγκράτηση, περιορισμένη συγκράτηση (επίσης ονομάζεται ημισυγκράτηση, μισή συγκράτηση) και ομαλή οπή (συμπεριλαμβανομένου του γαντιού του αλιέα).

Σύμφωνα με τη διαφορετική εφαρμογή χρήσης, ο χρήστης μπορεί να επιλέξει το αρσενικό βύσμα με διαφορετικές δομές. Όταν ο χρήστης δεν χρειάζεται την παρέμβαση συχνότητας, μπορεί να επιλέξει την πλήρη συγκράτηση. Η πλήρης συγκράτηση έχει τη μέγιστη δύναμη συγκράτησης σύνδεσης, την καλύτερη αντοχή σε κραδασμούς και απόδοση κρούσης. Χρησιμοποιείται συνήθως για σύνδεση καλωδίων.

Όταν ο χρήστης χρειάζεται πολλές φορές εισαγωγή, μπορεί να χρησιμοποιήσει την περιορισμένη συγκράτηση (επίσης ονομάζεται ημισυγκράτηση, μισή συγκράτηση). Ηδύναμη συγκράτησης είναι μέτρια βάση στη δομή ομαλής οπής. Χρησιμοποιείται ευρέως για τη συναρμολόγηση PCB και τις συνδέσεις τυφλής ζεύξης.

Όταν ο χρήστης χρειάζεται περισσότερα ή πρέπει να συναρμολογήσει πολλούς συνδέσμους SMP από πλακέτα σε πλακέτα, μπορεί να επιλέξει τη δομή ομαλής οπής. Η ομαλή οπή έχει την ίδια δύναμη εμπλοκής και αποσύνδεσης και επιτρέπει την αξονική και ακτινική ευθυγράμμιση. Χρησιμοποιείται συχνά σε συνδέσεις τυφλής ζεύξης.

Η διάσταση περιγράμματος του Stainless Steel SMP Male Limited Detent Connector (Μονάδα: mm): SMP-JFD127G

Άλλο Stainless Steel SMP Male Plug 2 hole panel mount Connector Παρόμοιο Μοντέλο: SMP-JFD129G Series

Άλλο Stainless Steel SMP Male Plug 2 hole panel mount Connector Παρόμοιο Μοντέλο: SMP-JFD19G Series, αυτή η Σειρά έχουμε επίσης τη διασύνδεση με ομαλή οπή.

Περισσότερα προϊόντα, παρακαλούμε επικοινωνήστε ελεύθερα μαζί μας για τις πωλήσεις καταλόγου Flange mount SMP Connectors sales3@xa-elite.com.cn

Εφαρμογές:

Η Xi'an Elite Electronic είναι κορυφαίος κατασκευαστής συνδέσμων και προσαρμογέων RF, εξαρτημάτων μικροκυμάτων/οδηγών κυμάτων και συγκροτημάτων καλωδίων, που εξυπηρετεί στην αεροδιαστημική, την αεροπορία, την πλοήγηση, τους δορυφόρους, το ραντάρ, επικοινωνίες πεδία για περισσότερα από 23 χρόνια.

Προσαρμογή:

Διατίθενται Υπηρεσίες Προσαρμογής Προϊόντων για τον σύνδεσμο SMP RF:

Επωνυμία: ELT

MOQ: 200 τεμάχια

Τιμή: Ανάλογα με την ποσότητα

Παρακαλούμε στείλτε μας το σχέδιο ή τις λεπτομέρειες και θα αφήσουμε τον μηχανικό μας να κανονίσει την αξιολόγηση ή θα μας προτείνουμε το εναλλακτικό μοντέλο ή θα σας προμηθεύσουμε τη λύση μας.

Μπορούμε επίσης να προμηθεύσουμε την προσαρμογή για τους συνδέσμους όπως SMA, SSMA, SMP, SSMP(SMPM), CSMP(SMPS), ASMP, N, TNC, TNCA, TMA, BMA, SBMA, 2.92mm, 2.4mm, 1.85mm, Micro D Connectors, Φορτία RF, Κεραίες, Φίλτρα, Διαχωριστές Ισχύος, Συζεύκτες.

Συσκευασία και Αποστολή:

Συσκευασία για τον σύνδεσμο SMP RF Flange Mount Connector:

1 Τεμάχιο/ μικρή πλαστική σακούλα

10 Τεμάχια/ μεγαλύτερη πλαστική σακούλα

100 Τεμάχια/ χαρτοκιβώτιο

Ο σύνδεσμος SMP RF Male Plug Connector συσκευάζεται με ασφάλεια σε ένα μικρό χαρτοκιβώτιο για να διασφαλιστεί η προστασία του κατά την αποστολή. Το κουτί φέρει ετικέτα με το όνομα του προϊόντος και τις προδιαγραφές για εύκολη αναγνώριση.

Για την αποστολή, ο σύνδεσμος SMP RF Male Connector τοποθετείται σε χαρτοκιβώτιο. Θα παρέχουμε τον αριθμό παρακολούθησης μετά την αποστολή.
