Περιγραφή προϊόντος:

Ο σύνδεσμος SMP είναι ένας υπομικρο-ομοαξονικός προσαρμογέας RF τύπου push-on, σχεδιασμένος για εφαρμογές υψηλής συχνότητας έως 40 GHz. Είναι γνωστός για το συμπαγές μέγεθος και την αξιόπιστη απόδοσή του, καθιστώντας τον ιδανικό για χρήση σε διάφορες ηλεκτρονικές συσκευές, συστήματα, επικοινωνίες, σταθμούς βάσης, ραντάρ κ.λπ. για τη σύνδεση μεταξύ πλακετών. Μπορεί να εξοικονομήσει μεγαλύτερο χώρο τοποθέτησης για να επιτύχει σύνδεση πλακετών υψηλής πυκνότητας. Το αρσενικό βύσμα έχει τρεις δομές: πλήρες κλείδωμα, περιορισμένο κλείδωμα (επίσης γνωστό ως ημι-κλείδωμα, μισό κλείδωμα) και λεία οπή (συμπεριλαμβανομένου του catcher's mitt).

Σύμφωνα με τη διαφορετική εφαρμογή χρήσης, ο χρήστης μπορεί να επιλέξει το αρσενικό βύσμα με διαφορετικές δομές. Όταν ο χρήστης δεν χρειάζεται παρεμβολή συχνότητας, μπορεί να επιλέξει το πλήρες κλείδωμα. Το πλήρες κλείδωμαέχει τη μέγιστη δύναμη συγκράτησης σύνδεσης, την καλύτερη αντίσταση σε κραδασμούς & απόδοση πρόσκρουσης. Χρησιμοποιείται συνήθως για σύνδεση καλωδίου.

Όταν ο χρήστης χρειάζεται πολλές εισαγωγές, μπορεί να χρησιμοποιήσει το περιορισμένο κλείδωμα (επίσης γνωστό ως ημι-κλείδωμα, μισό κλείδωμα). Τη δύναμη συγκράτησης είναι μεσαία βάσηστη δομή λείας οπής. Χρησιμοποιείται ευρέως για συναρμολόγηση PCB και συνδέσεις τυφλής σύζευξης.

Όταν ο χρήστης χρειάζεται περισσότερες ή πρέπει να συναρμολογήσει πολλές πλακέτες SMP σε πλακέτες ομοαξονικούς προσαρμογείς RF, μπορεί να επιλέξει τη δομή λείας οπής. Η λεία οπήέχει την ίδια δύναμη σύζευξης και αποσύζευξης και επιτρέπει αξονική & ακτινική ασυμφωνία. Συχνά χρησιμοποιείται σε συνδέσεις τυφλής σύζευξης.

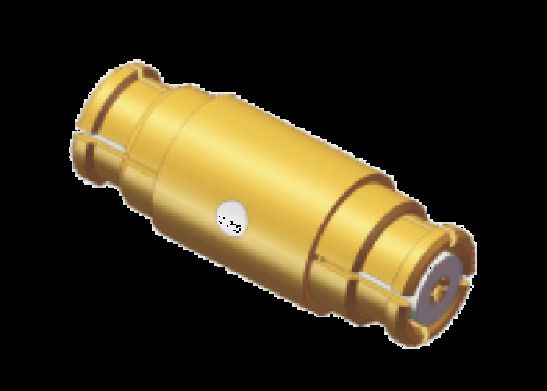

Η διάσταση περιγράμματος Jack σε Jack SMP: SMP-KK13 Έως 18GHz

Άλλο Θηλυκό σε Θηλυκό SMP Παρόμοια Μοντέλα: SMP-KK25 Έως 40GHz

Περισσότερα προϊόντα, παρακαλούμε επικοινωνήστε μαζί μας ελεύθερα για το SMP τύπου Flange mount Ομοαξονικός προσαρμογέας RF κατάλογος sales3@xa-elite.com.cn

Εφαρμογές:

Η Xi'an Elite Electronic είναι κορυφαίος κατασκευαστής Συνδετήρων & Προσαρμογέων RF, εξαρτημάτων Μικροκυμάτων/Κυματοδηγών & Καλωδίων, εξυπηρετώντας την αεροδιαστημική, την αεροπορία, την πλοήγηση, τους δορυφόρους, τα ραντάρ, επικοινωνίες πεδία για περισσότερα από 23 χρόνια.

Προσαρμογή:

Υπηρεσίες Προσαρμογής Προϊόντων για διαφορετικό μήκος Ευθείας SMP Ομοαξονικός προσαρμογέας RF είναι διαθέσιμες:

Μάρκα: ELT

MOQ: 200 τεμάχια

Τιμή: Ανάλογα με την ποσότητα

Παρακαλούμε στείλτε μας το σχέδιο ή τις λεπτομέρειες και θα αφήσουμε τον μηχανικό μας να κανονίσει την αξιολόγηση ή θα σας προτείνουμε εναλλακτικό μοντέλο ή θα σας παρέχουμε τη λύση μας.

Μπορούμε επίσης να παρέχουμε προσαρμογή για τους συνδετήρες όπως SMA, SSMA, SMP, SSMP(SMPM), CSMP(SMPS), ASMP, N, TNC, TNCA,, BMA, SBMA, 2.92mm, 2.4mm, 1.85mm, Συνδετήρες Micro D, Φορτία RF, Κεραίες, Φίλτρα, Διαχωριστές Ισχύος, Συζεύκτες.

Συσκευασία και Αποστολή:

Συσκευασία για Ευθεία SMP Ομοαξονικός προσαρμογέας RF:

1 τεμάχιο/ μικρή πλαστική σακούλα

10 τεμάχια/ μεγαλύτερη πλαστική σακούλα

100 τεμάχια/ κουτί

Ο Ευθείας SMP Ομοαξονικός προσαρμογέας RF συσκευάζεται με ασφάλεια σε ένα μικρό χαρτόνι για να διασφαλιστεί η προστασία του κατά την αποστολή. Το κουτί φέρει την ετικέτα με το όνομα του προϊόντος και τις προδιαγραφές για εύκολη αναγνώριση.

Για την αποστολή, ο Ευθείας SMP Ομοαξονικός προσαρμογέας RF τοποθετείται σε χαρτόνι. Θα παρέχουμε τον αριθμό παρακολούθησης μετά την αποστολή.
