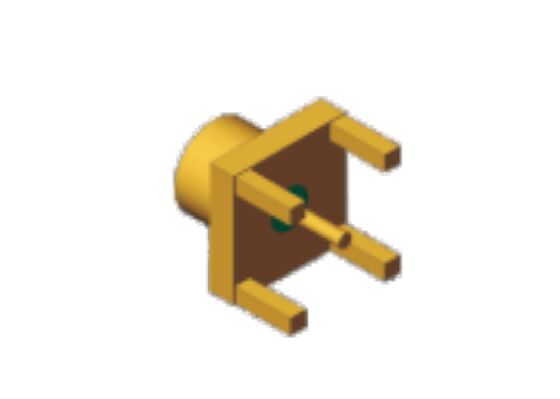

Ερμητικός θηλυκός ομοαξονικός σύνδεσμος RF SMP για επιτοίχια τοποθέτηση σε PCB με οπή, σχεδιασμένος για σύνδεση πλακέτας με πλακέτα χωρίς οπτική επαφή
|
Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
Λεπτομερής Περιγραφή Προϊόντος
| Όνομα προϊόντος: | Ομοαξονικός σύνδεσμος SMP | Impendance: | 50 ωμ |
|---|---|---|---|
| Εύρος Συχνοτήτων: | DC~40GHz | Μοντέλο Αρ: | SMP(M)-JHD41 |
| DWV: | 500VRMS* | Αντίσταση μόνωσης: | >5000M Ohm |
| Γένος: | Αρσενικός | Κέντρο Επικοινωνιών: | Kovar, επιχρυσωμένο |
| Υλικά στέγασης: | Kovar, επιχρυσωμένο | Φόρμα διεπαφής: | Η περιορισμένη ανασχετική συσκευή, λειαίνει άντεξε |
| Βουνό: | Στήριγμα PCB μέσω τρύπας | Ρυθμός διαρροής: | ≦ 1.01325 x 10-3 pa.cm3/s |
| Εφαρμογή: | Satcom, Τηλεμετρία, Τηλεχειριστήριο, Ραντάρ, Σταθμός Βάσης 5G | ||
| Επισημαίνω: | Ομοαξονικός σύνδεσμος RF SMP με οπή για επιτοίχια τοποθέτηση σε PCB,Ερμητικός θηλυκός ομοαξονικός σύνδεσμος SMP,Σύνδεσμος RF για σύνδεση πλακέτας με πλακέτα χωρίς οπτική επαφή |
||
Περιγραφή προϊόντος:
Οι σύνδεσμοι SMP είναι η ιδανική επιλογή για αξιόπιστη διασύνδεση σε συμπαγή, υψηλής απόδοσης ηλεκτρονικά συστήματα. Με εξαιρετική απόδοση RF και μηχανική αντοχή, είναι κατάλληλοι για διάφορα σενάρια εφαρμογών σε δύσκολες συνθήκες. Υιοθετώντας σχεδιασμό διεπαφής push-on για εύκολη εγκατάσταση, είναι αποκλειστικά σχεδιασμένοι για συνδέσεις πλακέτας-προς-πλακέτα (PCB) και blind-mate σε περιορισμένο χώρο, καλύπτοντας τέλεια τις ανάγκες διασύνδεσης μικροσκοπικού εξοπλισμού.
Αυτοί οι σύνδεσμοι διαθέτουν εξαιρετική βασική απόδοση: προσφέρουν δυνατότητα υπερ-ευρυζωνικής λειτουργίας με συχνότητα λειτουργίας έως 18 GHz, και ακόμη και 40 GHz για μοντέλα υψηλής τεχνολογίας, διασφαλίζοντας ακεραιότητα σήματος και εξαιρετικά χαμηλές απώλειες στη μετάδοση τηλεμετρίας. Η συμπαγής, υψηλής πυκνότητας δομή τους υποστηρίζει εξαιρετικά υψηλή πυκνότητα τοποθέτησης, καθιστώντας τους την κορυφαία επιλογή για μικροσκοπικά συστήματα ραντάρ και τηλεμετρίας. Εξοπλισμένοι με διεπαφές ομαλής οπής, περιορισμένης εμπλοκής και πλήρους εμπλοκής, προσφέρουν ισχυρή προσαρμοστικότητα για συχνές κύκλους σύνδεσης σε περιβάλλοντα δοκιμών και αντοχή σε κραδασμούς σε βιομηχανικές εφαρμογές. Επιπλέον, η στιβαρή κατασκευή αντέχει σε ακραίες διακυμάνσεις θερμοκρασίας, έντονες δονήσεις και σοβαρές ηλεκτρομαγνητικές και φυσικές συνθήκες για σταθερή απόδοση, και υποστηρίζει μεθόδους τοποθέτησης καλωδίου, φλάντζας, PCB διαμπερούς οπής και άλλες, προσαρμοζόμενοι ευέλικτα σε διαφορετικές απαιτήσεις διάταξης PCB.
Επί του παρόντος, οι σύνδεσμοι SMP έχουν γίνει μια εξαιρετικά αποδοτική και αξιόπιστη λύση διασύνδεσης για σύγχρονα ηλεκτρονικά συστήματα υψηλών απαιτήσεων, και χρησιμοποιούνται ευρέως στην αεροδιαστημική τηλεμετρία, τα ραντάρ φάσης, τον εξοπλισμό δοκιμών και μετρήσεων υψηλής τεχνολογίας και άλλους τομείς.
Τεχνικές Παράμετροι:
| Κεντρική Επαφή | Kovar, Επιχρυσωμένο |
| Αντίσταση | 50 Ohm |
| Φύλο | Αρσενικό |
| Μονωτές | Γυαλί |
| Θερμοκρασία Λειτουργίας | -55°C Έως +165°C |
| Υλικά Περιβλήματος | Kovar, Επιχρυσωμένο |
| Εύρος Συχνότητας | DC ~ 40 GHz |
| Μορφή Διεπαφής | Περιορισμένη Εμπλοκή, Ομαλή Οπή |
| DWV | 500 VRMS* |
| Εφαρμογή | Αεροδιαστημική, Αεροπορία, Πλοήγηση, Δορυφορική Επικοινωνία, Τηλεμετρία, Τηλεχειρισμός, Ραντάρ, Σταθμός Βάσης 5G |
Σημείωση3: Βάθος Εμπλοκής 2.79 Σημείωση4: Ερμητικό
Εφαρμογές:
Αυτός ο ομοαξονικός σύνδεσμος RF SMP είναι κατάλληλος για αεροδιαστημική τηλεμετρία, δορυφορική επικοινωνία, συστήματα ραντάρ ή υποδομές 5G, ο σύνδεσμος RF SMP της Elite Electronics παρέχει αξιόπιστες λύσεις διασύνδεσης υψηλής απόδοσης. Η δυνατότητα παροχής του είναι ευέλικτη για να καλύψει διάφορες απαιτήσεις, καθιστώντας τον μια προτιμώμενη επιλογή για μηχανικούς και ολοκληρωτές συστημάτων που αναζητούν ποιοτικούς συνδέσμους SMP με αποδεδειγμένη απόδοση και παγκόσμια πρότυπα πιστοποίησης.
Προσαρμογή:
Η Elite Electronics προσφέρει εξατομικευμένες Υπηρεσίες Προσαρμογής Προϊόντων για τη σειρά συνδέσμων RF SMP. Τα προϊόντα μας High Frequency SMP Connector είναι πιστοποιημένα με Rohs, ISO 9001 και 14001, διασφαλίζοντας κορυφαία ποιότητα και συμμόρφωση με περιβαλλοντικά πρότυπα.
Οι διαθέσιμες μορφές διεπαφής περιλαμβάνουν Full Detent, Limited Detent και Smooth Bore, παρέχοντας ευέλικτες επιλογές για να ταιριάζουν σε διάφορες ανάγκες σύνδεσης. Επιλέξτε τις υπηρεσίες προσαρμογής High Frequency SMP Connector της Elite Electronics για αξιόπιστες, υψηλής απόδοσης συνδέσεις RF προσαρμοσμένες στις προδιαγραφές σας.
MOQ για Προσαρμογή: 200 τεμάχια
Συσκευασία & Αποστολή:
Οι σύνδεσμοι RF SMP μας συσκευάζονται προσεκτικά για να διασφαλιστεί η μέγιστη προστασία κατά τη μεταφορά. Κάθε σύνδεσμος τυλίγεται ξεχωριστά σε αντιστατικό υλικό και τοποθετείται σε ένα στιβαρό, προστατευμένο κουτί για να αποφευχθεί οποιαδήποτε ζημιά από κραδασμούς ή δονήσεις.
Η συσκευασία επισημαίνεται ευκρινώς με πληροφορίες προϊόντος, συμπεριλαμβανομένων των αριθμών εξαρτημάτων και των προδιαγραφών, για να διευκολυνθεί η εύκολη αναγνώριση και η διαχείριση αποθεμάτων.
Συχνές Ερωτήσεις:
Ε1: Ποια είναι η μάρκα και ο αριθμός μοντέλου του συνδέσμου RF SMP;
Α1: Ο σύνδεσμος RF SMP έχει μάρκα ELT και ο αριθμός μοντέλου ξεκινά με SMP-***
Ε2: Πού κατασκευάζεται ο σύνδεσμος RF SMP;
Α2: Ο σύνδεσμος RF SMP κατασκευάζεται στη Σιάν, Κίνα.
Ε3: Τι πιστοποιήσεις έχει ο σύνδεσμος RF SMP;
Α3: Ο σύνδεσμος RF SMP είναι πιστοποιημένος με Rohs, ISO 9001 και ISO 14001.
Ε4: Ποια είναι η ελάχιστη ποσότητα παραγγελίας και οι λεπτομέρειες συσκευασίας για αυτό το προϊόν;
Α4: Η ελάχιστη ποσότητα παραγγελίας είναι 50 τεμάχια, αλλά δεν υπάρχει περιορισμός MOQ εάν το προϊόν είναι σε απόθεμα. Η συσκευασία είναι 1 τεμάχιο ανά πλαστική σακούλα και 10 σακούλες ανά χαρτοκιβώτιο.
Ε5: Ποιοι είναι οι όροι πληρωμής και ο χρόνος παράδοσης για τον σύνδεσμο RF SMP;
Α5: Η πληρωμή μπορεί να γίνει μέσω T/T ή LC, και ο χρόνος παράδοσης για την ποσότητα σε απόθεμα είναι 5-7 εργάσιμες ημέρες.
