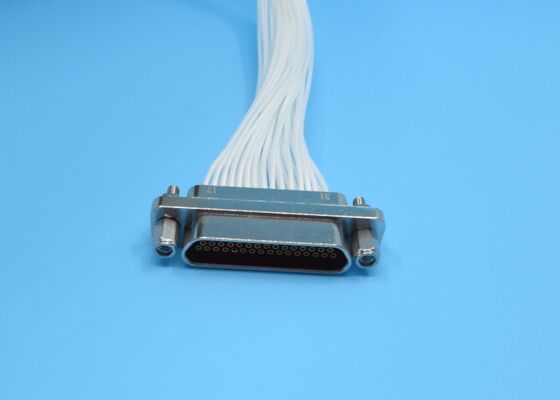

Συνδετήρας σειράς J30J 31συναντήσεων θηλυκό δοχείο με μήκος καλωδίου 200 mm για συστήματα τηλεμετρίας και ελέγχου
|
Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
Λεπτομερής Περιγραφή Προϊόντος
| Όνομα προϊόντος: | Υποδοχές σειράς J30J | Άλλο Όνομα: | Υποδοχές Micro D |
|---|---|---|---|
| Κεντρικός Μαέστρος: | Σύνθετο χαλκού, επιχρυσωμένο | Εξωτερικός Αγωγός: | Σύνθετο αλουμινίου, νικελική επίστρωση |
| Μονωτικό Διηλεκτρικό: | PBT | DWV: | 800V |
| Τερματισμός επαφής: | Τσακίζω | Αντίσταση μόνωσης: | ≥5000MΩ |
| Επικοινωνία/Πιν: | 31 επαφές | Θερμοκρασία λειτουργίας: | -55℃~+125℃ |
| Θερμοκρασία αποθήκευσης.: | -55℃~+125℃ | Μήκος σύρματος: | 1000mm, 500mm, 300mm, 200mm, |
| Καλώδιο ζευγαρώματος: | AFR-250, Λευκό Σύρμα 0,10mm2 ~0,15mm2 | Προσαρμογή: | Διαφορετικό μήκος καλωδίου |
| Εφαρμογή: | Τηλεμετρία, Συστήματα Ελέγχου, Satcom, Τηλεπικοινωνίες | ||
| Επισημαίνω: | Η σειρά J30J γυναικεία συνδέσμος 31επαφές,Συνδετήρας σειράς J30J με καλώδιο 200 mm,Σύνδεσμος συστήματος ελέγχου τηλεμετρίας σειράς J30J |
||
Περιγραφή προϊόντος:
Ο σύνδεσμος σειράς J30J χρησιμοποιείται ευρέως σε τομείς με αυστηρές απαιτήσεις για μέγεθος, βάρος και αξιοπιστία. Είναι ένας μινιατούρα σύνδεσμος σήματος υψηλής πυκνότητας, ανθεκτικός σε σκληρά περιβάλλοντα. Αυτή η σειρά αποτελεί βασικό στοιχείο στη σμίκρυνση και τη μείωση βάρους του σύγχρονου ηλεκτρονικού εξοπλισμού.
Σύστημα Επαφών:
Υιοθετεί εύκαμπτες επαφές στριφτής πινέζας, με βήμα επαφής 1,27 mm.
Επαφές: 9, 15, 21, 25, 31, 37, 51, 66, 74, 100 ακίδες
Οι επαφές είναι κατασκευασμένες από κράμα χαλκού επιχρυσωμένο για να διασφαλίζουν χαμηλή αντίσταση επαφής και αντοχή στη διάβρωση.
Υιοθετεί εύκαμπτες επαφές στριφτής πινέζας, με βήμα επαφής 1,27 mm.
Επαφές: 9, 15, 21, 25, 31, 37, 51, 66, 74, 100 ακίδες
Οι επαφές είναι κατασκευασμένες από κράμα χαλκού επιχρυσωμένο για να διασφαλίζουν χαμηλή αντίσταση επαφής και αντοχή στη διάβρωση.
Περίβλημα & Θωράκιση:
Περίβλημα από κράμα αλουμινίου με επιμετάλλωση νικελίου χωρίς ηλεκτρόλυση. Η κλειδαριά με σπείρωμα εξασφαλίζει ασφαλή σύνδεση υπό δονήσεις.
Περίβλημα από κράμα αλουμινίου με επιμετάλλωση νικελίου χωρίς ηλεκτρόλυση. Η κλειδαριά με σπείρωμα εξασφαλίζει ασφαλή σύνδεση υπό δονήσεις.
Τύποι Τερματισμού:
Υποστηρίζει συγκόλληση καλωδίου, τοποθέτηση PCB ορθή γωνία / ευθεία, και πτύχωση με καλώδιο.
Υποστηρίζει συγκόλληση καλωδίου, τοποθέτηση PCB ορθή γωνία / ευθεία, και πτύχωση με καλώδιο.
Τεχνικά Δεδομένα:
Διάγραμμα Διαστάσεων Συνδέσμου Σειράς J30J 31 επαφών Θηλυκό Υποδοχής:
| Μοντέλο Προϊόντος | J30J-31ZKP-200 (31 ακίδες, θηλυκό υποδοχής, μήκος καλωδίου 200mm) | ||
| Τεχνικά | Υλικά & Φινίρισμα | ||
| Αντίσταση | / | Κεντρικός Αγωγός | Κράμα Χαλκού, Επιχρύσωση |
| Τάση Λειτουργίας (DWV) | 800V | Εξωτερικός Αγωγός | Κράμα Αλουμινίου, Επιμετάλλωση Νικελίου |
| Αντίσταση Μόνωσης | >5000MΩ | Διηλεκτρικό Μόνωσης | PBT |
| Θερμοκρασία | Θερμοκρασία Λειτουργίας: -55℃~+125℃ Θερμοκρασία Αποθήκευσης: -55℃~+125℃ | ||
Εφαρμογές:
Αεροδιαστημική: Συστήματα ραντάρ, δορυφορικών επικοινωνιών και τηλεμετρίας & ελέγχου
Ηλεκτρονικά: Ηλεκτρονικά επικοινωνιών, εξοπλισμός και συστήματα οχημάτων
Βιομηχανία Υψηλής Τεχνολογίας: Ιατρικός εξοπλισμός, όργανα μέτρησης, εξοπλισμός ανίχνευσης γεωτρήσεων
Εξοπλισμός Μικροκυμάτων & RF: Μινιατούρα μονάδες πομποδεκτών, διασύνδεση PCB-προς-PCB / PCB-προς-καλώδιο
Προσαρμογή:
Προσαρμόστε τους συνδέσμους σειράς J30J με τις Υπηρεσίες Προσαρμογής Προϊόντων της Elite Electronics:
Μπορούμε επίσης να προσαρμόσουμε ειδικές ακίδες όπως 12 ακίδες, 24 ακίδες, 35 ακίδες, 39 ακίδες, 41 ακίδες, θα κανονίσουμε την αξιολόγηση του έργου από τον μηχανικό μας πριν από την προσαρμογή.
Συσκευασία και Αποστολή:
- Συσκευασία:
Ο σύνδεσμος σειράς J30J συσκευάζεται με ασφάλεια σε ένα ανθεκτικό χαρτονένιο κουτί για την αποφυγή ζημιών κατά τη μεταφορά.
- Αποστολή:
Χρησιμοποιούμε fedex, DHL ή αεροπορική αποστολή για να διασφαλίσουμε την ασφαλή και έγκαιρη παράδοση των συνδέσμων σειράς J30J.
