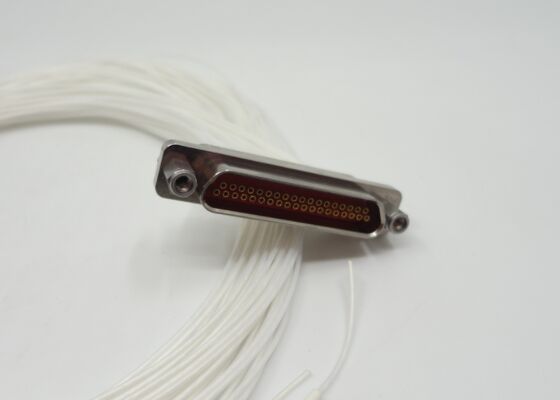

Σύνδεσμος σειράς J30J ορθογώνια 37 επαφές θηλυκή πρίζα με μήκος καλωδίου 300 mm για σύστημα ραντάρ
|
Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
Λεπτομερής Περιγραφή Προϊόντος
| Όνομα προϊόντος: | Υποδοχές σειράς J30J | άλλο όνομα: | Υποδοχές Micro D |
|---|---|---|---|
| Κεντρικός Μαέστρος: | Σύνθετο χαλκού, επιχρυσωμένο | Εξωτερικός Αγωγός: | Σύνθετο αλουμινίου, νικελική επίστρωση |
| DWV: | 800V | Τερματισμός επαφής: | Τσακίζω |
| Αντίσταση μόνωσης: | ≥5000MΩ | Επικοινωνία/Πιν: | 37 επαφές |
| Μονωτικό Διηλεκτρικό: | PBT | Θερμοκρασία λειτουργίας: | -55℃~+125℃ |
| Θερμοκρασία αποθήκευσης.: | -55℃~+125℃ | Καλώδιο ζευγαρώματος: | AFR-250, Λευκό Σύρμα 0,10mm2 ~0,15mm2 |
| Μήκος καλωδίου: | 1000mm, 500mm, 300mm, 200mm, | Προσαρμογή: | Διαφορετικό μήκος καλωδίου |
| Επισημαίνω: | Σύνδεσμος θηλυκής πρίζας σειράς J30J,37 επαφές ορθογώνιο σύνδεσμο με σύρμα,Σύνδεσμος συστήματος ραντάρ με σύρμα 300 mm |
||
Περιγραφή του προϊόντος:
Οι μικροορθογώνιες συνδέσεις της σειράς J30J έχουν σχεδιαστεί για εφαρμογές που απαιτούνΥπερ-σκληρό μέγεθος, ελαφριά δομή και υψηλή αξιοπιστίαΩς μικροσκοπικός σύνδεσμος υψηλής πυκνότητας, που έχει κατασκευαστεί για να αντέχει σε σκληρά περιβάλλοντα, η σειρά J30J χρησιμεύει ως κρίσιμο συστατικό στην κατασκευή ενός μικροσκοπικούμικροποίηση και βελτιστοποίηση βάρουςτων σύγχρονων ηλεκτρονικών συστημάτων.
Σύστημα επαφής
Διαθέτει ευέλικτες επαφές στροφής με1.27 mm απόσταση επαφήςγια σταθερή ηλεκτρική απόδοση.
Διαθέσιμες διαμορφώσεις επαφών:9, 15, 21, 25, 31, 37, 51, 66, 74 και 100 καρφίτσες.
Οι επαφές κατασκευάζονται απόΧρυσό επιχρυσωμένο κράμα χαλκούνα παρέχει χαμηλή αντοχή σε επαφή και εξαιρετική αντοχή στη διάβρωση.
Διαθέτει ευέλικτες επαφές στροφής με1.27 mm απόσταση επαφήςγια σταθερή ηλεκτρική απόδοση.
Διαθέσιμες διαμορφώσεις επαφών:9, 15, 21, 25, 31, 37, 51, 66, 74 και 100 καρφίτσες.
Οι επαφές κατασκευάζονται απόΧρυσό επιχρυσωμένο κράμα χαλκούνα παρέχει χαμηλή αντοχή σε επαφή και εξαιρετική αντοχή στη διάβρωση.
Στέγαση & Προστασία
Στεγασμένο σε τραχύκράμα αλουμινίου με επικάλυψη νικελίου χωρίς ηλεκτροκίνησηγια αντοχή και αποτελεσματική απόκρυψη.
Εξοπλισμένο με συσσωρευτική ζεύξη για την εξασφάλισηασφαλής, ανθεκτική στις δονήσεις σύνδεσησε απαιτητικές συνθήκες λειτουργίας.
Στεγασμένο σε τραχύκράμα αλουμινίου με επικάλυψη νικελίου χωρίς ηλεκτροκίνησηγια αντοχή και αποτελεσματική απόκρυψη.
Εξοπλισμένο με συσσωρευτική ζεύξη για την εξασφάλισηασφαλής, ανθεκτική στις δονήσεις σύνδεσησε απαιτητικές συνθήκες λειτουργίας.
Επιλογές τερματισμού
Υποστηρίζει πολλαπλά στυλ τερματισμού, συμπεριλαμβανομένωνΤερματισμός συγκόλλησης, τοποθέτηση PCB σε ορθή γωνία / ευθεία και συναρμολόγηση από καλώδιο σε καλώδιο.
Υποστηρίζει πολλαπλά στυλ τερματισμού, συμπεριλαμβανομένωνΤερματισμός συγκόλλησης, τοποθέτηση PCB σε ορθή γωνία / ευθεία και συναρμολόγηση από καλώδιο σε καλώδιο.
Τεχνικά δεδομένα:
Διάμετρος σχεδίου των επαφών της σειράς J30J συνδετήρα 37 θηλυκή πρίζα:
| Πρότυπο προϊόντος |
J30J-37ZKP-200 (37 καρφίτσες, θηλυκή πρίζα, μήκος καλωδίου 200 mm) |
||
| Τεχνική | Υλικά & Τελειοποίηση | ||
| Αντίσταση | / | Κεντρικός διευθυντής | Σύνθετο χαλκού, επιχρυσωμένο |
| DWV | 800V | Εξωτερικός αγωγός | Σύνθετο αλουμινίου, νικελική επίστρωση |
| Αντίσταση μόνωσης | > 5000MΩ | Δηλεκτρικός μονωτής | PBT |
| Θερμοκρασία | Θερμοκρασία λειτουργίας: -55°C~+125°C Θερμοκρασία αποθήκευσης: -55°C~+125°C | ||
Εφαρμογές:
Αεροδιαστημική:Συστήματα ραντάρ, δορυφορικής επικοινωνίας και τηλεμετρίας και ελέγχου
Ηλεκτρονικά:Ηλεκτρονική επικοινωνίας, εξοπλισμός και συστήματα για οχήματα
Βιομηχανία υψηλού επιπέδου:Ιατρικός εξοπλισμός, όργανα δοκιμών, εξοπλισμός ανίχνευσης υποβρύχων
Εξοπλισμός μικροκυμάτων και ραδιοσυχνοτήτων:Μικροσκοπικές μονάδες δέκτη-διαβιβαστή, διασύνδεση PCB-PCB / PCB-cable
Προσαρμογή:
Προσαρμόστε τους συνδετήρες της σειράς J30J σας με την Elite Electronics
Μπορούμε επίσης να προσαρμόσουμε τις ειδικές καρφίτσες όπως οι 12 καρφίτσες, 24 καρφίτσες, 35 καρφίτσες, 39 καρφίτσες, 41 καρφίτσες, θα κανονίσουμε την αξιολόγηση του έργου από τον μηχανικό μας πριν από την προσαρμογή.
Συσκευή και αποστολή:
- Συσκευή:
Οι συνδετήρες της σειράς J30J είναι συσκευασμένοι με ασφάλεια σε ένα ανθεκτικό χαρτόνι για να αποφευχθεί η βλάβη κατά τη μεταφορά.
- Ναυτιλία:
Χρησιμοποιούμε FedEx, DHL ή αεροπορική αποστολή για να εξασφαλίσουμε την ασφαλή και έγκαιρη παράδοση των συνδέσμων της σειράς J30J.
